Q641F4氣動襯氟球閥產品詳細說明：

Q641F4球閥是采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和 低操作扭矩。可作開關或調節之用，Q641F4球閥適用于各種工業管道中液體和氣體的輸送（包括蒸氣），在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。 全通徑閥門提供最大的流量，并可用于掃線清洗或隔離輸送的管道。 　Q641F4球閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

Q641F4氣動襯氟球閥技術參數：

設計標準：GB12237-89 SNV 企標
結構長度：GB12221-89 JB1686
法蘭標準：JB/T79 GB9113 HG20592 ANSI B16.5
公稱壓力：1.0、1.6、2.5MPa 150Lb
檢驗試驗：JB/T9092-99，電火花檢測
驅動方式：手動、蝸輪、氣動、電動。

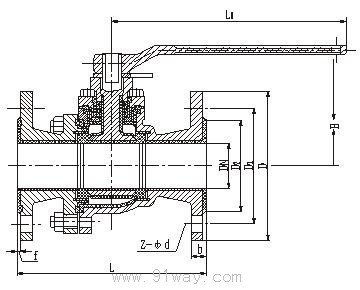

Q641F4氣動襯氟球閥主要外形尺寸與連接尺寸( mm )：

公稱通徑（mm ）	L	D	D I	D1	b	f	Z- Ф d	L D	H
Q41F46-16/Q41EA-16/Q41F2-16/Q41PO-16
15	130	95	65	45	14	2	4- Ф 14	120	95
20	140	105	75	55	14	2	4- Ф 14	130	98
25	150	115	85	65	14	2	4- Ф 14	150	104
32	165	135	100	78	16	2	4- Ф 18	190	115
40	180	145	110	85	16	3	4- Ф 18	220	125
50	200	160	125	100	18	3	4- Ф 18	230	132
65	220	180	145	120	18	3	4- Ф 18	270	148
80	250	195	160	135	20	3	4- Ф 18	300	165
100	280	215	180	155	22	3	4- Ф 18	330	180
125	320	245	210	185	24	3	4- Ф 18	600	230
150	360	280	240	210	24	3	8- Ф 23	800	283
200	400	335	295	265	26	3	12- Ф 23	1200	325
