 產品名稱： Q6s41F氣動帶手動球閥
型號規格： Q6s41F氣動帶手動球閥
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 球閥
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
Q6s41F氣動帶手動球閥產品詳細說明：
Q6s41F氣動帶手動球閥主要性能規范 ：

公稱通徑DN（mm）
15-250
公稱壓力PN（MPa)
1.6
公稱壓力PS（MPa)
強度試驗
2.4
密封試驗
1.76
材料\材料代號
C
P
R
主要零件
閥體
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
蝶板
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
閥桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
密封圈
增強聚四氟乙烯 對位聚苯
填料
聚四氟乙烯 柔性石墨
適用工況
適用介質
水、蒸汽、油品
硝酸類
醋酸類
適用溫度
-28℃～300℃
執行器
型號
BAW系列、GT系列、SW系列
氣源壓力
0.4-0.7Mpa

Q6s41F氣動帶手動球閥主要尺寸及執行器配置 ：

公稱通徑DN(mm)
尺寸
執行器型號
L
D
D1
D2
b
f
Z-Φd
15
108
95
65
45
14
2
4-14
GT52/GT63K
20
117
105
75
55
14
4-14
GT63/GT63K
25
127
115
85
65
14
4-14
GT63/GT83K
32
140
135
100
78
16
4-18
GT83/GT83K
40
165
145
110
85
16
3
4-18
GT83/GT110K
50
178
160
125
100
16
4-18
GT83/GT110K
65
190
180
145
120
18
4-18
GT110/GT127K
80
203
195
160
135
20
8-18
GT127/GT127K
100
305
215
180
155
20
8-18
GT127/GT160K
125
256
245
210
185
22
8-18
GT160/GT190K
150
394
280
240
210
24
8-23
GT190/GT210K
200
457
335
295
265
26
12-23
GT254/BAW20S
250
533
405
335
320
30
12-25
BAW17/BAW20S

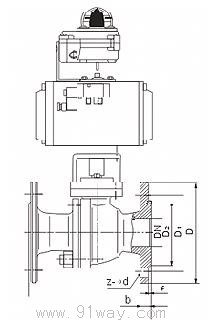

Q6s41F氣動帶手動球閥外形尺寸

Q6s41F氣動帶手動球閥
