型號：YDG-HSD-1-□A

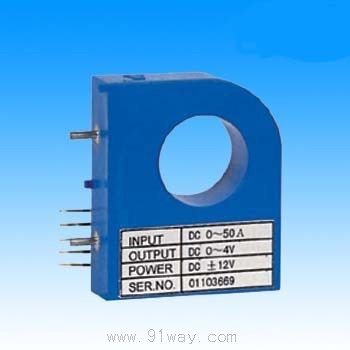

名稱：YDG系列電流傳感器

詳細信息:
主要功能與特性
可以測量任意波形的電流，輸出端能真實地反映輸入端電流或電壓的波形參數采用溫度補償電路進行控制，有效減小溫漂對測量精度的影響，確保測量準確精度高、安裝方便、售價低

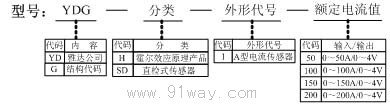

型號描述及參數


例如：YDG－HSD－1－100A
名稱：霍爾電流傳感器
輸入：0～100A（AC或DC）
輸出：0～4V（AC或DC）訂貨須知：
訂貨時，請用戶指定參數。

性能指標
過載能力：2倍連續、20倍1秒
準確度：＜1.0%1N
線性度：優于0.2%
失調電壓：小于±20mV
溫度漂移：優于±100ppm/℃
反應時間：小于10µs
頻率特性：0～10kHz
工頻耐壓：AC2kV/min.1mA
工作環境：0～45℃
工作電源：±12V～±15V，＋12V，＋15V
電源耗電：≤30mA
阻燃特性：UL94－V0
保護：內置電源浪涌、極性反接保護
執行標準：QB/44160017113－2002
外殼材料：阻燃塑料(藍色)
隔離：輸入/輸出隔離
結構：引腳接線

引腳接線
1、正工作電源端
2、負工作電源端
3、測量輸出端
4、公共接地端

注意事項
工作電源、輸出端必須正確連接，不能錯接
對于兩個電位器，請不要隨意調整，若需調校，用小螺絲刀慢慢旋轉至所需精度即可原邊母線的溫度不應超過60℃
當電流母線填滿原邊穿線孔時，獲得最佳的測量精度使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米
測直流電流時，電流方向與產品外殼上所標的箭頭同向時，才能得到正向輸出選型時，請?zhí)貏e注意輸入線的線徑及外形尺寸，以選擇能滿足要求的產品。

外形尺寸

YDG系列電流傳感器
