ZJN-200A型直流電磁接觸器產品詳細說明：

用途
ZJN100A、200A系列接觸器適用于電瓶車、電動叉車等電控裝置，尤其適合維修國外電動叉車，性能相同。

簡要技術參數

ZJN100A主觸點電流	阻性負載τ=1ms，100A，感性負載（DC-5）為阻性負載60%le，最大允許通過電流400A，10ms
ZJN200A主觸點電流	阻性負載τ=1ms，200A，感性負載（DC-5）為阻性負載60%le，最大允許通過電流800A，10ms
抗電強度	50Hz 1000V AC 1min
動作時間	冷態吸合時間：≯30ms，釋放：≯30ms
動作特性	冷態吸合電壓：≯66% 冷態釋放電壓：≯30%，≮5%
機械壽命	100萬次
電壽命	阻性負載（τ=1ms）：5萬次，感性負載（DC-5）：為阻性負載60%le，2萬次
線圈保持電流（）
產品型號	線圈電壓（V）
	24	48
ZJN100A	0.83	1.65
ZJN200A	0.73	1.45
注：線圈參數可按用戶要求更改

使用條件
1、環境溫度：-25~+40℃；
2、海拔高度：0~2000米；
3、25℃最大相對濕度：90%;
4、固定處的振動：10~50Hz，10m/s2;
5、沖擊：30m/ s2;
6、安裝方向：任意
7、電源電壓波動范圍：0.7-1。1Ue
8、工作制：8H長時

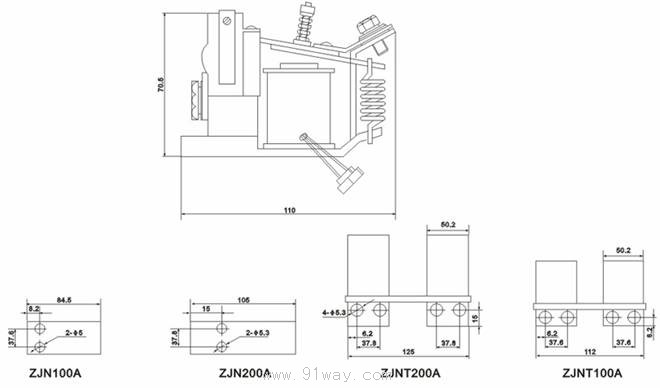

外型安裝圖

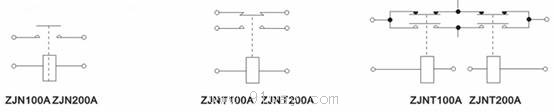

線圈原理圖

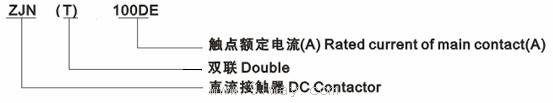

產品型號含義

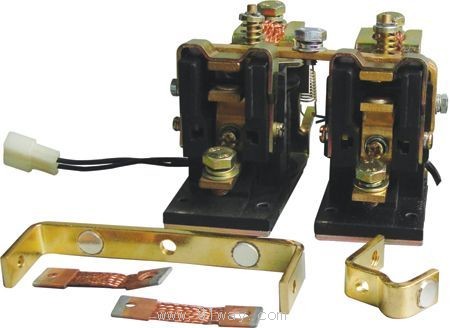

ZJN-200A型直流電磁接觸器
