LX3-2,LX3-4,LX3-7(LJ),LXM系列零序電流互感器產品詳細說明：

一、概述
LX3-2、LX3-4、LX3-7等同于LJ零序電流互感器用于系統產生零序接地電流時與繼電器保護裝置或信號裝置配合使用，使裝置元件動作，實現保護和監控。

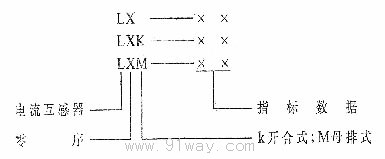

二、型號含義

三、LX3-2,LX3-4,LX3-7(LJ),LXM系列零序電流互感器類別及主要數據
(1) 新型LX3-2、LX3-4、LX3-7是粗電纜型零序互感器，采用樹脂澆注成全密封，使絕緣性能更好，外型更美觀，安裝更方便。該互感器與DD11/60類繼電器配合使用，二次負荷10Ω。

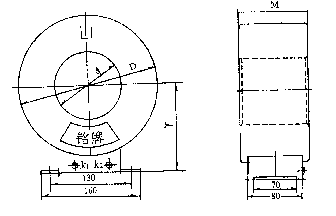

圖1 系列互感器外形尺寸圖一

表1 LX系列互感器外形尺寸(一)

新型號	舊型號	內d	外D	厚M	孔中心主r	安裝孔距	零序電流	二次電流
LX3-2	LJ-2	110	230	110	140	130	1-3A	0.06A
LX3-4	LJ-4	140	285	110	168	130	1-3A	0.06A
LX3-7	LJ-7	185	310	110	180	130	1-8A	0.06A

(2)同等產品LJ-2、LJ-4、LJ-7電纜型零序互感器的外絕緣是用絕緣帶包扎的。

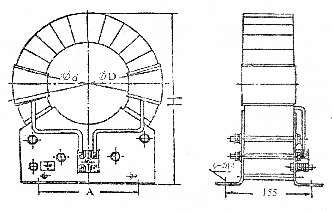

圖2 LJ系列互感器外形尺寸

表2 LJ系列互感器外形尺寸

型號	A	H	內φd	外φD	重量
LJ-2	145	295	110	230	21
LJ-4	220	355	140	285	29
LJ-7	240	385	185	310	31

(3) LX3-φ75、LX3-φ100、LX3-φ125是細電纜型零序互感器。
型互感器采用樹脂澆注成全密封，具有絕緣性能好，外型美觀，安裝方便的特點。該型互感器與DD11/0.2類繼電器配合使用，一次零序電流10A，二次電流0.2A，二次負荷10Ω。

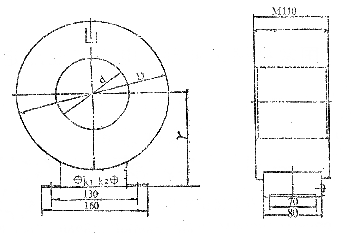

圖3 LX系列互感器外形尺寸圖三

表3 LX系列互感器外形尺寸(三)

新型號	舊型號	內d	外D	厚M	安裝孔距	孔中心高r
LX3-Φ75	LJ-Φ75	75	135	55	110	85
LX3-Φ100	LJ-Φ100	100	160	55	110	95
LX3-Φ125	LJ-Φ125	125	195	66	110	125

(4) LXK-Φ100、LXK-Φ120開口式電纜型零序互感器。
該零序互感器的鐵芯分成兩邊可折，便于在已鋪設電纜的情況下安裝，互感器的兩邊分別樹脂澆注，具有絕緣性能好，外形美觀，安裝方便等特點。該互感器與DD11/60類繼電器配合使用，一次零序電流3-5A，二次電流0.06A，二次負荷10Ω。

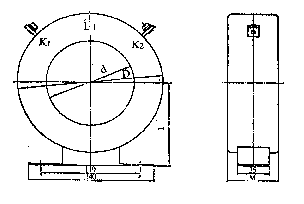

圖4 LXK系列互感器外形尺寸

表4 LXK系列互感器外形尺寸

外型	LXK Φ100	LXK Φ120
內Φ	100	120
外D	195	250
H	220	275
Y	123	150
M	85	100

(5) LXM-1，LXM-2，LXM-3母排式零序互感器。該型互感器與DD11/60類繼電器配合使用，一次零序電流2.4A，二次電流0.06A，二次負荷10Ω。

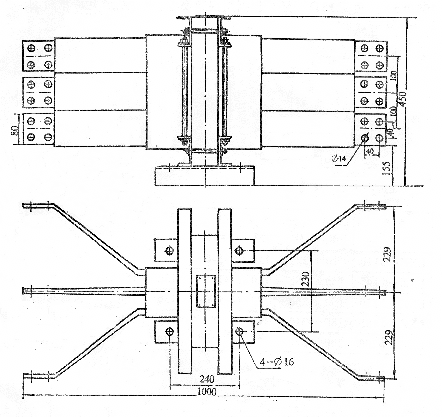

圖5 LXM系列互感器外形尺寸

新型號	舊型號	銅根數	額定電流	熱穩定電流	動穩定電流
LXM-1	LXM-1	1根	1750A	24kV	60kV
LXM-2	LXM-2	2根并	3000A	48kV	120kV
LXM-3	LXM-3	3根并	4000A	72kV	180kV

注 以上各型號互感器，若零序電流及繼電器參數有別，請具體提出。
(6) 中性點接地電纜式零序電流互感器。
1) 目前我國6、10kV電網中性點大電流接地和中性點小電流接地的型式逐漸增多，因此，其零序電流互感器如下規格：
(a) 150/5A,200/5A，負荷0.6Ω。
(b) 40/0.5A，75/0.5A，100/0.5A，負荷13Ω。此外還可根據用戶的要求，設計制造其他規格的零序電流互感器。

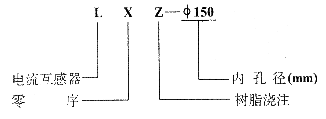

2) 型號含義

3) 主要技術數據見表6。
表6 主要技術數據

型號	內徑 d	外徑D	厚度M	孔中心 高Y	安裝孔距	一次電流	一次電流	二次負荷
LXZ-φ100	110	230	110	140	130	150A	5A	0.6Ω
LXZ-φ145	145	285	110	168	130	150A	5A	0.6Ω
LXZ-φ150	150	260	70	160	130	150A	5A	0.6Ω
LXZ-φ185	185	310	110	180	130	150A	5A	0.6Ω
LXZ-φ200	200	320	70	190	130	150A	5A	0.6Ω

圖6 LXZ 系列互感器外形尺寸
