BH-0.66/□I型戶內,全封閉,塑殼式電流互感器
概述
本型號電流互感器為塑料外殼,全封閉,戶內型產品.適用于額定頻率50HZ或60HZ、額定電壓為0.66KV及以下的電力系統中作電能計量、電流測量和繼電保護用。產品符合IEC60044-1;2003及GB1208-2006,<電流互感器>標準.
BH-0.66結構簡介
本型號電流互感器為母線型塑料殼式絕緣，產品下部有安裝板供固定安裝用，中間窗孔供一次母線通過用。
使用條件
1 海拔高度不超過1000米;
2周圍環境溫度不高于+40攝式度,不低于-5攝式度
3 周圍空氣的相對濕度不大于85%(20攝式度);
4 安裝場所無嚴重影響互感器絕緣的氣體,蒸氣,化學沉積,污穢及其他爆炸性和腐蝕性介質.
注:1 流互感器一次孔為單排結構.
   2 容量小對應小電流比,容量大對應大電流比;如5-10對應100-600/5,600/5對應10VA,100/5對應  10VA
主要技術參數:
1 額定一次電流:30-5000A
2 額定二次電流:5A或1A
3 額定電壓:0.66KV
4 計量準確級次:0.2S,0.5S,0.2,0.5
5 負荷的功率因數:COS∮=0.8(滯后)
6 產品標準:GB1208-2006<電流互感器>;
BH-0.66/30I,BH-0.66/40I,BH-0.66/50I,BH-0.66/60I,BH-0.66/80I,BH-0.66/100I,BH-0.66/120I型戶內,全封閉,塑殼式電流互感器主要技術參數

產品絕緣:
二次對地工頻耐壓:3KV 歷時60S

外型尺寸

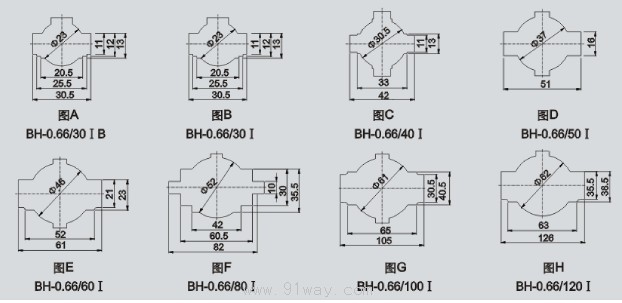

窗口尺寸

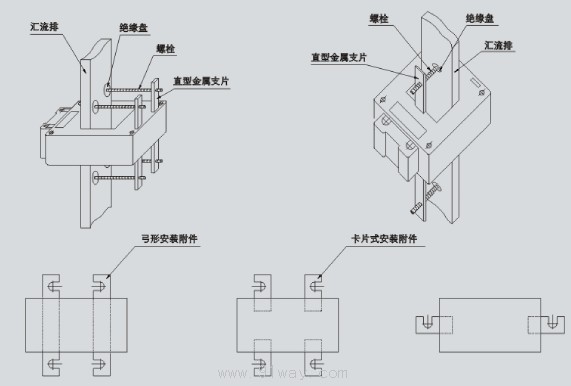

BH-0.66電流互感器安裝方法

BH-0.66/30I,BH-0.66/40I,BH-0.66/50I,BH-0.66/60I,BH-0.66/80I,BH-0.66/100I,BH-0.66/120I型戶內,全封閉,塑殼式電流互感器
