1、產品概述

電力系統中各種變壓器、互感器、電容器等電氣設備的電力支路，正常工作狀態下電流較小，可是一旦發生短路時由于其回路的阻抗較小，因而短路電流特別大，這將給選擇開斷保護設備造成很大的困難；同時傳統的開斷保護設備的開斷動作時間長達幾十毫秒，不能夠快速有效地限制短路電流的幅值，特大的短路電流對發電機、變壓器等電氣設備的絕緣將造成沖擊破壞作用；另外對系統的其他設備的動穩定、熱穩定提出了更高的要求，必然增加了設備的投資，而且不安全。
基于以上問題，上海松邦電氣有限公司研制開發生產了具有自主知識產權的FURB大容量高壓限流熔斷器組合保護裝置,該設備是專門用于解決傳統熔斷器和斷路器開斷大短路電流能力不夠、時間較慢和不具備過電壓保護功能的設備.

2、產品用途與性能
FURB大容量高壓限流熔斷器組合保護裝置主要適用于3~35kV電力系統具有大短路容量的線路，例如：勵磁變壓器、廠用變壓器、隔離變壓器、電壓互感器和電容器等回路；可以承擔正常工作電流的頻繁接通和開斷，同時對特大短路電流可以自動限制電流并快速可靠地開斷和過電壓保護。也可以用作電力回路的相間短路保護和后備保護。

3、產品主要特點
FURB大容量高壓限流熔斷器組合保護裝置由特制的高壓大開斷容量的限流熔斷器和并聯在其兩端的特制高壓高能氧化鋅過壓保護器以及限位信號開關組合而成。一旦回路中發生短路，高壓限流熔斷器在2mS內快速熔斷，立即切斷短路電流，同時并聯在高壓限流熔斷器兩端特制的高壓高能氧化鋅壓敏電阻動作將熔斷器開斷時產生的操作過電壓限制在規定值以內，并且吸收系統中截?cái)嚯娏魉�減到零時的磁場能量，進一步提高了熔斷器的吸能安全裕量；高壓限流熔斷器在開斷的同時限位信號開關發出動作信號，可以接到負荷開關(或斷路器)使此聯動或到控制室以便檢修、查找故障點。
由于高壓限流熔斷器的熔斷特性由其固有的安秒特性所保證，無需任何外界的機電保護設備操作，所以高壓限流熔斷器的動作可靠性極高，不會產生拒動和誤動現象。而且高壓限流熔斷器的動作速度遠高于機械斷路器，短路電流尚未上升就被切斷，電流幅值可以限制到小于預期短路電流暫態峰值的15%左右，時間不超過2mS，使得變壓器、電壓互感器和電容器等電氣設備不再受短路峰值電流的沖擊，避免了因幾個周波大電流沖擊而引起的電氣設備的損壞；由于高壓限流熔斷器的限流性和快速性使得I2t很小，可以確保變壓器、電壓互感器和電容器等電氣設備不炸裂，而且母排連接無須考慮動熱穩定問題。

4、FURB大容量高壓限流熔斷器組合保護裝置主要工作原理
高壓限流熔斷器組合保護器主要利用熔絲熔斷瞬間續流電弧的弧壓來限制和切斷短路電流以及進行過電壓保護的。弧壓不是越高越好，過高的弧壓是一種操作過電壓，會損壞電氣設備的絕緣，同樣使事故擴大。為此，我們?cè)贔U兩端并聯了特制的高壓高能型氧化鋅壓敏電阻FR，其伏安特性見圖2。由圖可見FR兩端電壓升高到設定值時，F(xiàn)R自動由截止轉為導通，限制FU的過電壓，不使其破壞設備絕緣，同時FR導通分流減少FU吸收的能量�？傊�，并聯FR使保護器的工作更加安全可靠。

圖1原理圖 圖2氧化鋅壓敏電阻的伏安特性

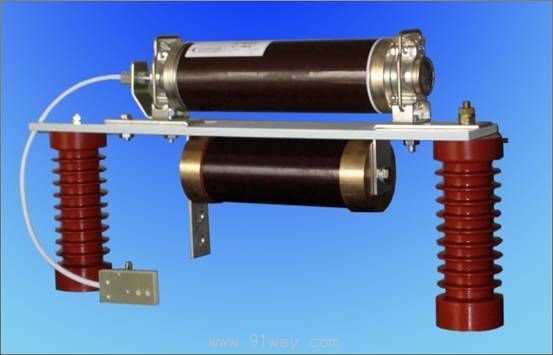

FURB大容量高壓限流熔斷器組合保護裝置
