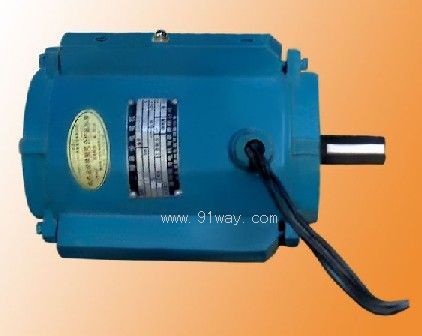

YT系列軸流風機用三相異步電動機產品詳細說明：

YT系列軸流風機用三相異步電動機是在引進和吸收國外先進技術的基礎上，結果我國沿海地區的氣候條件設計制造的。外部采用全封閉式獨立風扇結構，內部鐵芯采用優質電工鋼。使該系列電機具有溫升低、噪音小、效率高、過載能力強、外形美觀等優點，是替代進口電機的理想產品。

安裝尺寸

B3機座帶底腳、端蓋上無凸緣的電動機

機座號	安裝尺寸（毫米）											外形尺寸（毫米）
	A	B	C	D	E	F	G	H	K	ED	GA	AB	AC	AD	HD	BB	L
63	100	80	40	11	23	4	8.5	63	7	10	12.5	120	144	115	/	100	209
71	112	90	39.5	14	30	5	11	71	7	15	16	142	158	125	/	115	242
80	125	85	53	19	40	6	15.5	80	10	25	21.5	150	175	137	/	122	282
90S	135	89	59	24	50	8	20	90	10	35	27	170	194	150	/	135	304
90L	135	114	59	24	50	8	20	90	10	35	27	170	194	150	/	155	329
100L	160	140	63	28	60	8	24	100	12	40	31	195	220	173	243	175	363
112M	190	140	70	28	60	8	24	112	12	40	31	224	238	182	265	175	382
132S	216	140	89	38	80	10	33	132	12	56	41	250	273	218	310	175	445
132M	216	178	89	38	80	10	33	132	12	56	41	250	273	218	310	212	484
160M	254	210	108	42	110	12	37	160	15	80	45	300	334	256	377	250	604
160L	254	254	108	42	110	12	37	160	15	80	45	300	334	256	377	300	648
180M	279	241	121	48	110	14	42.5	180	15	80	51.5	355	382	301	421	297	667
180L	279	279	121	48	110	14	42.5	180	15	80	51.5	355	382	301	421	335	705

YT系列軸流風機用三相異步電動機B5、B35機座帶底腳、端蓋上有凸緣帶通孔的電動機

機座號	安裝尺寸（毫米）																外形尺寸（毫米）
	A	B	C	D	E	F	G	H	K	M	N	P	S	T	ED	GA	AB	AC	AD	HB	LA	L
63	100	80	40	11	23	4	8.5	63	7	130	110	160	10	3.5	10	12.5	120	144	115	/	9	238
71	112	90	70.5	14	30	5	11	71	7	130	110	160	10	3.5	15	16	142	158	125	/	12	275
80	125	85	53	19	40	6	15.5	80	10	165	130	200	12	3.5	25	21.5	160	175	137	/	12	282
90S	135	89	90	24	50	8	20	90	10	165	130	200	12	3.5	35	27	170	194	150	/	12	345
90L	135	114	90	24	50	8	20	90	12	165	130	200	12	3.5	35	27	170	194	150	/	12	360
100L	160	140	63	28	60	8	24	100	12	215	180	250	15	4	40	31	195	220	173	143	16	363
112M	190	140	70	28	60	8	24	112	12	215	180	250	15	4	40	31	224	238	182	153	16	422
132S	216	140	89	38	80	10	33	132	12	365	230	300	15	4	56	41	250	273	218	178	20	446
132M	216	178	89	38	80	10	33	132	12	365	230	300	15	4	56	41	250	273	218	178	20	484
160M	254	210	108	42	110	12	37	160	15	300	250	350	19	5	80	45	300	334	256	217	20	608
160L	254	254	108	42	110	12	37	160	15	300	250	350	19	5	80	45	300	334	256	217	20	652
180M	279	241	121	48	110	14	42.5	180	15	350	300	400	19	5	80	51.5	355	382	301	241	20	672
180L	279	279	121	48	110	14	42.5	180	15	350	300	400	19	5	80	51.5	553	823	301	241	20	710

YT系列軸流風機用三相異步電動機技術數據

輸 出		滿載轉速 RPM	框號	效率 %	功率因素 %	負載電流 A	轉 矩			轉子慣量 KG-M
HP	KW						滿載 KG-M	起動轉矩 %FLT	最大轉矩 %FLT
0.25	10	2725 1345 910	63 63 71	56 60.5 60	76.5 69.5 60	0.66 0.67 0.79	0.067 0.135 0.199	400 270 260	330 270 270	0.002 0.002 0.007
0.5	0.37	2815 1370 930	71 71 80	75 65.5 63	85 70 67	0.69 1.24 1.34	0.129 0.265 0.39	320 200 200	280 230 230	0.002 0.005 0.009
1	0.75	2800 1395 950	80 80 90S	76.5 72 71	87 74 70	1.7 2.13 2.28	0.259 0.52 0.764	220 250 190	280 280 230	0.005 0.009 0.017
2	1.5	2840 1400 930	90S 90L 100L	80 75.5 75.5	88 78.5 71.5	3.22 3.82 4.2	0.511 1.037 1.561	250 220 180	280 280 220	0.01 0.017 0.033
3	2.2	2845 1435 955	90L 100L 112M	83.5 80 78	88.5 82 76	4.6 5.18 5.72	0.765 1.517 2.28	250 210 180	280 260 230	0.015 0.033 0.059
5	3.7	2880 1445 960	112M 112M 132S	85.5 84.5 80.5	90 83.5 75.5	7.36 8.03 9.32	1.26 2.512 3.718	240 220 180	320 290 230	0.038 0.059 0.151
7.5	5.5	2905 1445 960	132S 132S 132M	86.5 86 84.5	88.5 82.5 77.5	11.1 12 13	1.847 3.767 5.671	210 220 200	260 280 230	0.063 0.104 0.217
10	7.5	2905 1450 975	132S 132M 160M	88.5 87.5 85.5	88.5 85.5 80	14.5 15.2 16.6	2.499 5.006 7.445	200 220 270	250 250 300	0.076 0.143 0.4
15	11	2940 1460 970	160M 160M 160L	88.5 89.5 88.5	90 88 84	21.3 21.6 22.9	3.703 7.457 11.225	210 220 220	290 250 260	0.147 0.297 0.588
20	15	2920 1465 975	160M 160L 180MC	90 90.5 89	91 88.5 82.5	27.7 27.3 30.9	4.972 9.909 14.889	210 230 210	260 260 230	0.183 0.381 1.054
25	18.5	2930 1455 975	160L 180MC 180LC	90 91 90	89.5 86.5 82.5	35.2 36 38.2	6.193 12.472 18.612	240 210 220	290 240 240	0.237 0.571 1.223
30	22	2940 1465 975	180MA 180MC 180LC	91.5 90.5 89.5	90 855 82	41.3 43.9 16.3	7.407 14.864 22.334	210 210 230	250 240 260	0.302 0.706 1.438
40	30	2920 1455 970	180LA 180LC 200LC	92 91 91	91 85.5 83	54.2 58.6 60	9.943 19.955 29.932	210 220 190	240 230 200	0.358 0.81 1.919

YT系列軸流風機用三相異步電動機
