ZJH-200A(DZJ)型直流接觸器產品詳細說明：

用途：
ZJH-200A(DZJ)型直流接觸器適用于各類電動車、汽車空調、通訊電源和不間斷電源等電控系統。

使用條件：
1、環境溫度：-25～+40℃
2、相對濕度：+20℃達98%
3、固定處振動頻率：1～50Hz　 加速度：10米/秒2
4、沖擊加速度：30米/秒2
5、海拔高度：2000米
6、安裝方向：觸點朝上

ZJH-200A(DZJ)型直流接觸器型號含義

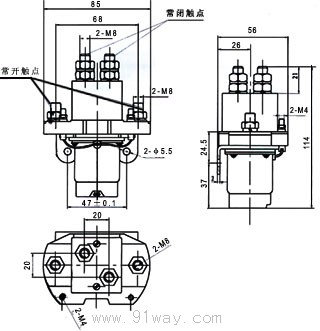

外形安裝圖線路原理圖


ZJH-200A(DZJ)型直流接觸器

序	參數名稱	單位	產品線圈額定電壓類型參數要求
			12V	24V	30V	36V	40V	48A
1	線圈額定控制電源電壓	V	12	24	30	36	40	48
2	線圈最大起動電流	A	<5
3	線圈冷狀態下最大保持電流	A	0.55	0.3	0.25	0.2	0.17	0.16
4	觸點電路額定工作電壓	V	24	48	30	36	40	48
5	觸點電路額定工作電流	A	200
6	控制電源電壓波動范圍	-	±20%Us
7	觸點最大通斷能力	A	4Ie通電時間5毫秒，通斷5次（τ=0.001秒）
8	100A電流下觸點壓降	MV	<60
9	額定控制電源電壓下吸合時間	MS	<30
10	額定控制電源電壓下釋放時間	MS	<30
11	觸點最大彈跳時間	MS	3
12	絕緣電阻值(冷態)	MΩ	>20
13	交流絕緣抗電強度	-	50Hz 1000V 1min
14	輔助觸點負載電流	A	5A τ=0.001s(帶“S”的產品才有此項)24V
15	電壽命(￡=0.001 seconds)	次	1000(τ=0.001秒)
16	機械壽命	萬次	30
17	工作規范	-	連續
18	動作特性	V	75%Us產品應能吸合，40%Us產品不釋放，最小釋放電壓不低于5%Us.
