 產品名稱： ZJW型直流接觸器
型號規格： ZJW型直流接觸器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 直流接觸器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
ZJW型直流接觸器產品詳細說明：

用途：
ZJW型直流接觸器適用于電動車、通訊電源、不間斷電源、電力系統分配中心。

使用條件：
1、環境溫度：-25℃～+40℃
2、相對濕度：+25℃達98%
3、固定處振動頻率：1-50HZ，加速度：10米/秒2
4、沖擊加速度：30米/秒2
5、海拔高度：2000米

產品型號含義



單極通斷型：

ZJW型直流接觸器型號說明1

雙極通斷型：

ZJW型直流接觸器型號說明2



雙聯通斷型：

ZJW型直流接觸器型號說明3
外形安裝圖 線路原理圖

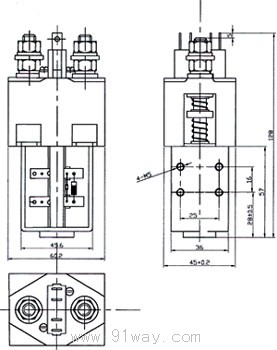

ZJW型直流接觸器安裝尺寸1

單極單通：

ZJW型直流接觸器接線圖1



雙極通斷：

ZJW型直流接觸器接線圖2



雙聯通斷：

ZJW型直流接觸器接線圖3



接線方式，訂貨時用戶說明（內接或外接）

注：觸點電路帶有磁滅弧裝置和線圈帶有抑制電路接線時應注意正、負性，請勿接錯。

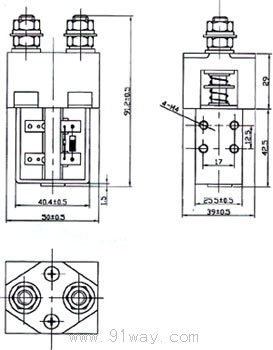

ZJW型直流接觸器安裝尺寸2
 產品性能參數 ZJW ZJWH ZJWT
12 24 30 36 40 48 12 24 30 36 40 48 12 24 30 36 40 48
線圈消耗功率 100A - 11.5W 11.5W 11.5W 12W 12W - 11.5W 11.5W 11.5W 12W 12W 12×2W
200A - - - - - 15.5W - 15W 15W 15W 15W 15.5W 15.5×2W
觸點阻性負載 ZJW100A ZJW200A ZJWH100A ZJWH200A ZJWT100A ZJWT200A
100A 200A 100A 200A 100A 200A
觸點電壓 沒有磁滅弧 最大36V 最大36V 最大36V
有磁滅弧 最大60V 最大60V 最大60V
觸點壓降 <60mv <60mv <60mv
吸合時間 30ms 30ms 30ms
釋放時間 不帶抑制 15ms 15ms 15ms
帶抑制 60ms 60ms 60ms
動作特性 吸合電壓 85%Us下吸合 85%Us下吸合 85%Us下吸合
釋放電壓 不低于5%Us 不低于5%Us 不低于5%Us
冷狀態絕緣電阻 >20 MΩ >20 MΩ >20 MΩ
交流絕緣抗電強度 50Hz 1000 1min 50Hz 1000 1min 50Hz 1000 1min
機械壽命 100萬次 100萬次 100萬次
電壓壽命(τ=0.001S) 1000次 1000次 1000次
工作規范 長期工作（注：12V產品應在24V下起動，12V保持可長期工作）
重量 ZJW100A ZJW200A ZJWH100A ZJWH200A ZJWT100A ZJWT200A
0.4Kg 0.75Kg 0.45Kg 0.85Kg 1Kg 1.8Kg
