LAZBJ-10型電流互感器產品詳細說明：

LAZBJ-10型電流互感器技術參數

1. 額定電壓: 10kV；
2. 額定頻率: 50Hz；
3. 額定一次電流: 5、10、15、20、30、40、50、75、100、150、200、300、400、500、600A；
4. 額定二次電流: 5A；
5. 準確級次組合: 0.2/10P15、0.5/10P15；
6. 額定輸出(COSφ-0.8滯后)，(1S)0.2級為10VA、0.5級為10VA、2(S)10P級為15VA；
7. 額定絕緣水平: 12/42/75kV；
8. 局部放電水平: 視在放電量≤20pC;

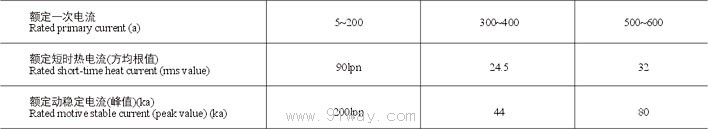

9. 額定短時熱電流和額定動穩定電流:

結構
該型電流互感器采用環氧樹脂全封閉澆注結構，將互感器的一次繞組、二次繞組及鐵心澆注在一起，具有優良的絕緣性能和防
潮性能。

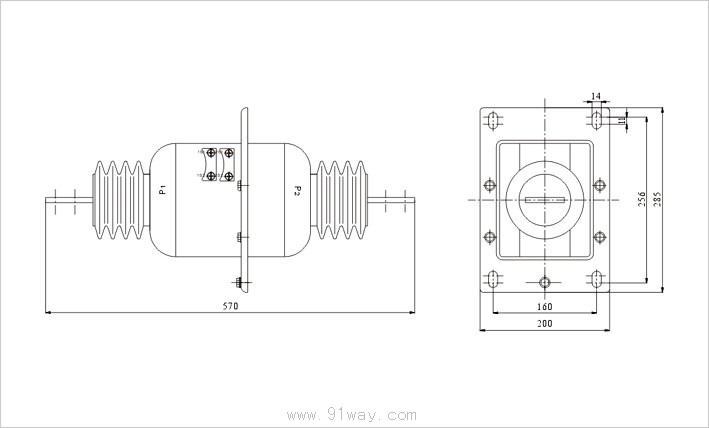

LAZBJ-10型電流互感器外形及安裝尺寸

額定電流	準確級及 額定輸出			保護級		一秒熱穩定 電流(KA)	動穩定 電流(KA)
	0.2s	0.2	0.5	額定輸 出(VA)	準確級及準 確限值系數
20/5	10	10	10	15	10P10	1.8	3.2
30/5						2.7	4.8
40/5						3.6	6.4
50/5						4.5	8
75/5						6.8	12
100/5						9	16
150/5						13.5	24
200/5						18	32
300/5						22.5	40.5
400/5						30	54
500/5						30	55
600/5						30	54
800/5						40	72
