MQ5(SA系列)系列交流牽引電磁鐵產品詳細說明：

概述
MQ5(性能等同日本SA系列)系列交流螺管式電磁鐵，是引進日本最新技術，采用環�？苫厥詹牧虾涂刹捎铆h(huán)氧樹脂真空灌注線圈，以最先進的工藝進行生產，產品具有體積小、性能優越、無噪聲、溫升低、能耗少、線圈密封防水、安全可靠等優點，是同類產品的更新?lián)Q代產品，代表電磁鐵未來的發展方向。

適用范圍
MQ5系列交流牽引電磁鐵(以下簡稱電磁鐵)，適用于交流50/60Hz，額定電壓為380V及以下的電路中，作為機械設備及自動化系統中各種操作機構的遠距離控制之用。

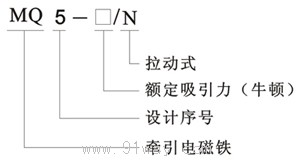

型號及其含義


主要技術參數

型號	額定吸引 力(牛頓)	額定行 程	每小時額定 操作次數(TD/60%)	吸引線圈額定電壓(V)
MQ5-0.5N(SA-991)	4.80	10	1500	36、110、220、380
MQ5-0.6N(SA-1092)	5.80	10	1500	36、110、220、380
MQ5-0.8N(SA-1192)	7.80	10	1200	36、110、220、380
MQ5-1N(SA-2402)	9.80	15	1200	36、110、220、380
MQ5-1.5N(SA-2502)	14.70	15	600	110、220、380
MQ5-2N(SA-2602)	19.60	15	600	110、220、380
MQ5-3N(SA-3502)	29.40	20	600	110、220、380
MQ5-4N(SA-3602)	39.20	20	600	110、220、380
MQ5-5N(SA-3702)	49.00	20	600	110、220、380
MQ5-6N(SA-4502)	58.80	30	600	110、220、380
MQ5-8N(SA-4602)	78.40	30	600	110、220、380

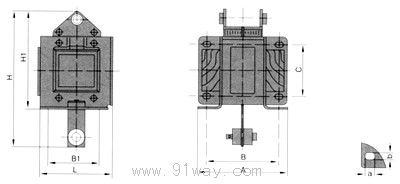

外形及安裝尺寸

型號	外型尺寸				安裝尺寸			安裝孔尺寸
	Hmax	H1max	Lmax	Amax	B1±0.5	B±1.5	C±0.5	A±b
MQ5-0.8N(SA-1192)	85	62	38.5	44.5	28	31.5	33	5×4
MQ5-1N(SA-2402)	89	69	47.5	48	34	35	34	6×4
MQ5-1.5N(SA-2502)	89	69	47.5	51	34	38	34	6×4
MQ5-2N(SA-2602)	89	69	47.5	59	34	45	34	6×4
MQ5-3N(SA-3502)	130	96	62	69.5	46	54	46	9×7
MQ5-4N(SA-3602)	130	96	62	75.5	46	60	46	9×7
MQ5-5N(SA-3702)	130	96	62	81.5	46	66	46	9×7
MQ5-6N(SA-4502)	170	124	86	92.5	64	81	64	10×7
MQ5-8N(SA-4602)	170	124	86	111	64	91	64	10×7
