概述
安裝在Y0結線的壓變一次繞組中性點與地之間的LXQⅡ、LXQ（D）Ⅱ型消諧器（簡稱LⅡ型），在電網中已運行多年，經驗說明，LⅡ型具有消除壓變鐵磁諧振及防止單相高壓熔絲熔斷的良好功能，還具有適應壓變中性點弱絕緣配合，小巧便于安裝等優點。安裝在壓變剩余電壓繞組開口三角兩端（以下簡稱開三角）的附件“三次諧波電壓限制器”，能夠?qū)�壓變�(nèi)�次諧波電流及基波不平衡電流在消諧器上電壓降，限制在用戶滿意的程度內。
近年來，由于多數壓變采取了消諧措施，因鐵磁諧振引起壓變燒毀的事例已不多見。但一種因錯誤接線導致多相壓變同時燒毀的事故，卻頻繁見諸于6~35kV電網，這種誤將壓變開三角兩端短路（實為開三角兩端都接地），在電網單相接地稍長時，多相壓變將同時燒毀。預防此類事故最有效辦法，是電網正常運行時，就能判別壓變開三角是否被短路。本公司根據多年運行及制造的經驗，在改進的LⅢ型消諧器附件（ＬＸＱ-Ｆ型）中增加了開三角短路報警功能，可以預防此類事故再次發生。另外，LⅢ型消諧器及其附件（ＬＸＱ-Ｆ型）還進行了多項改進，改進后的產品在保護壓變安全運行具有更多的功能。

在壓變開三角兩端安裝附件（ＬＸＱ-Ｆ型）“電壓限制及短路報警器”在電網正常運行時，不單純是降低開三角兩端三次諧波電壓及不平衡基波電壓，同時也降低了一次繞組中消諧電阻兩端的電壓經測試可將消諧器上的電壓降低到原有值的四分之一以下。這對于中性點為低絕緣的壓變長期處在低電壓下（小于100伏）運行，更為有益。

三、電氣接線

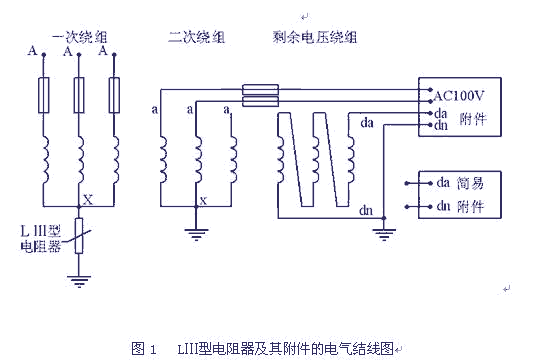

LⅢ型電阻器及其附件的電氣結線圖如圖1所示。電阻器接在壓變一次繞阻中性點與地之間；附件接在壓變開三角兩端，AC100V電源由壓變二次繞阻線電壓提供，所需功率不大于5VA。若使用簡易附件，則只需將簡易附件的兩根支撐導線，直接旋緊在端子排的da、dn 兩端。

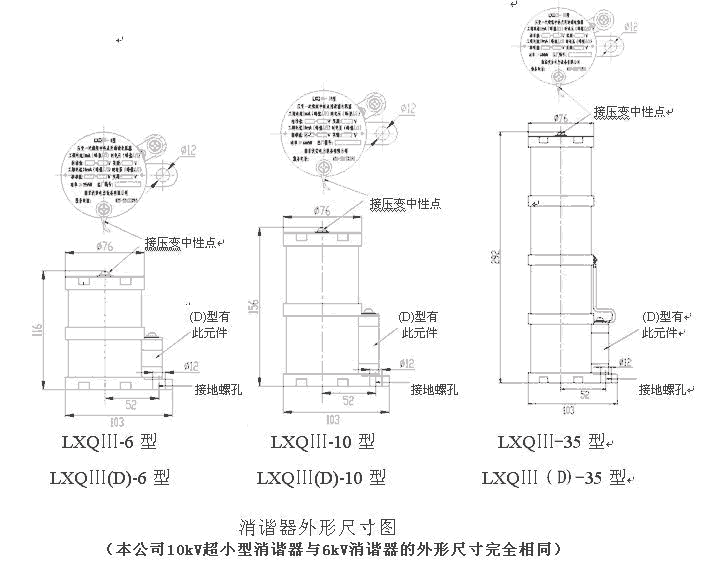

二、外形尺寸圖

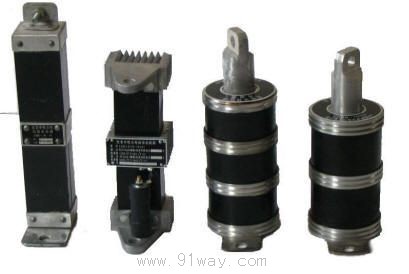

RXQ,FXQ,DXQ,LXQ系列消諧器
