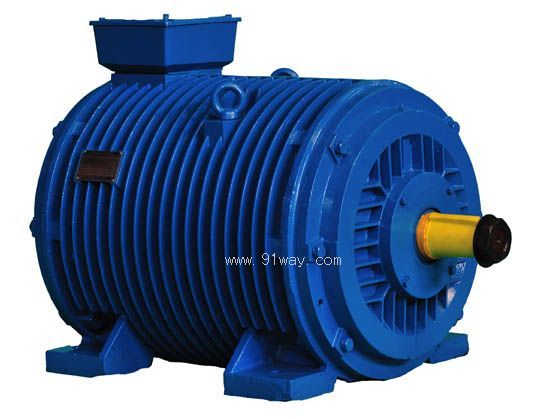

 產品名稱： YG系列輥道用三相異步電動機
型號規格： YG系列輥道用三相異步電動機
  放大圖片 放大圖片
產品類別： 常規產品 -- 電機產品 -- 交流專用電機
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
YG系列輥道用三相異步電動機產品詳細說明：
YG系列輥道電機能夠在頻繁起制動、正反轉、反接制動等沖擊性載荷和高溫、多灰塵環境的惡劣條件下連續工作，具有較高的過載能力，為軋鋼廠工作輥道和運輸?shù)膶Ｓ秒姍C(jī)，也可應用于其它機械設備上。
YG系列輥道電機和額定電壓為380V，額定頻率為50Hz，Y接法，絕緣等級為H級，防護等級為IP54，安裝形式為B3、B5、B35、冷卻方式為IC0041，電動機可以滿壓直接啟動。
在VVVF控制下，YG系列輥道電機能在5－70Hz范圍內正常工作，但其主要性能指標不同于該樣本中規定的保證值。
YG系列輥道電機分為兩種類型：
YGa主要用于工作輥道，工作制為S540%。
YGb主要用于傳輸輥道，工作制為S1。

YG系列輥道用三相異步電動機主要技術參數：

機座號 極數 YGa YGb
堵轉轉矩
（N.m）		 堵轉電流
（A）		 動態常數
（kg·m2/h）		 功率
（kw）		 堵轉轉矩
（N.m）
112L1 4 22 13 90 1.2 18
112L2 4 32 17 130 1.8 28
112L1 6 20 8 205 0.85 17
112L2 6 30 11 280 1.25 25
132M1 6 48 18 300 1.8 42
132M2 6 63 24 375 2.4 56
160S1 6 90 27 490 3.2 80
160S2 6 120 35 640 4.2 105
160L1 6 160 47 930 5.6 140
160L2 6 200 64 1150 7.1 190
112L1 8 17 5.8 335 0.5 15
112L2 8 28 9 470 0.85 24
132M1 8 38 12 510 1.25 32
132M2 8 53 17 640 1.8 48
160S1 8 80 24 700 2.5 71
160S2 8 110 32 950 3.4 100
160L1 8 150 40 1160 4.5 135
160L2 8 200 52 1380 5.6 180
180L1 8 250 62 1540 6.7 210
180L2 8 300 73 1760 8.0 250
112L1 10 16 4.5 490 0.36 13
112L2 10 25 7.5 660 0.53 20
132M1 10 36 9 740 0.85 30
132M2 10 48 12 930 1.25 45
160S1 10 71 17 1150 1.8 60
160S2 10 100 23 1380 2.4 80
160L1 10 140 31 1760 3.2 120
160S2 10 190 39 2120 4.2 160
180L1 10 230 45 2350 5.3 200

機座號 極數 YGa YGb
堵轉轉矩
（N.m）		 堵轉電流
（A）		 動態常數
（kg·m2/h）		 功率
（kw）		 堵轉轉矩
（N.m）
180 10 280 56 2690 6.3 250
200 10 380 73 3050 7.1 320
200 10 450 90 3530 9 400
225 10 600 122 3550 11 500
225 10 750 145 4050 14 630
112 12 13 3 660 0.30 12
112 12 20 5 990 0.45 18
132 12 30 7.5 1050 0.63 26
132 12 42 11 1300 0.95 38
160 12 60 14 1550 1.3 53
160 12 90 19 1910 1.8 80
160 12 125 23 2400 2.6 110
160 12 170 32 2880 3.4 150
180 12 220 37 3340 4.2 200
180 12 280 47 3860 5.3 260
200 12 380 60 4290 6.3 320
200 12 450 72 5040 8.0 400
225 12 600 95 5050 9 500
225 12 750 125 5710 11 630
132 16 26 5.3 1910 0.36 22
132 16 36 7 2120 0.53 30
160 16 48 9.5 2500 0.71 42
160 16 71 13 3050 1.0 60
160 16 100 18 3990 1.5 80
160 16 125 21 4640 2.0 110
180 16 160 26 5270 2.5 150
180 16 210 32 6260 3.2 190
200 16 300 48 7100 4.2 250
200 16 400 60 8100 5.3 340
225 16 530 80 8310 6.7 450
225 16 670 100 9460 8.5 600
180 20 15 15 7850 1.0 90
180 20 150 21 8750 1.4 130
200 20 210 32 9750 2.2 180
200 20 300 46 11150 3.2 260
225 20 400 63 11760 4.2 340
225 20 530 76 1330 5.6 450

注：S、M、L后面的數字1.2分別代表同機座號的兩種鐵芯長度
YG系列輥道用三相異步電動機安裝尺寸

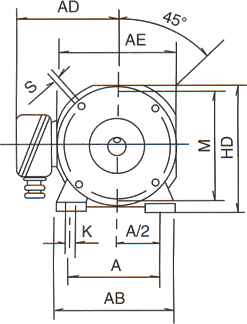

YG系列輥道用三相異步電動機外形尺寸1

B3型（機座帶底腳、端蓋無凸緣）電動機       mm

機座號 極數 安裝尺寸 外形尺寸
A A/2 B C D E F G H K AB AE AD HD L
YG112L 4.6.8.10.12 190 95 159 70 32 80 10 27 112 12 235 240 205 240 445
YG132M 6.8.10.12.16 216 108 178 89 38 33 132 265 265 220 265 495
YG160S 8.10.12.16 254 127 108 48 110 14 42.5 160 15 315 315 250 320 570
YG160L 8.10.12.16 254 690
YG180L 8.10.12.16.20 279 139.5 279 121 55 16 46 180 360 360 295 365 730
YG200L 10.12.16.20 318 159 305 133 65 140 18 58 200 19 415 415 320 415 780
YG225M 10.12.16.20 356 178 311 149 75 20 67.5 225 470 470 335 465 835

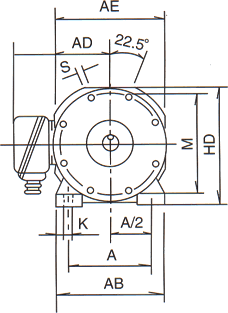

YG系列輥道用三相異步電動機外形尺寸2YG系列輥道用三相異步電動機外形尺寸3
YG系列輥道用三相異步電動機外形尺寸4

B5型（機座不帶底腳、端蓋有凸緣）電動機       mm

機座號 極數 安裝尺寸 外形尺寸
D E F G M N P R S T 凸緣
孔數		 AE AD HF L
YG112L 4.6.8
.10.12		 32 80 10 27 215 180 250 0 15 4.0 4 240 205 240 445
YG132M 6.8.10
.12.16		 38 33 265 230 300 265 220 285 495
YG160S 8.10
.12.16		 48 110 14 42.5 300 250 350 19 5.0 315 250 　 570
YG160L 8.10
.12.16		 48 690
YG180L 8.10
.12.16
.20		 55 16 49 360 295 355 730
YG200L 10.12
.16.20		 65 140 18 58 400 350 450 　 8 415 320 450 780
YG225M 10.12
.16.20		 75 20 67.5 470 335 465 835

YG系列輥道用三相異步電動機外形尺寸5YG系列輥道用三相異步電動機外形尺寸6
YG系列輥道用三相異步電動機外形尺寸7YG系列輥道用三相異步電動機外形尺寸8

B5型（機座帶底腳、端蓋有凸緣）電動機       mm

機座號 極數 安裝尺寸 外形尺寸
A A/2 B C D E F G H K M N P R S T 凸緣
孔數		 AB AE AD HD L
YG
112L		 4
.6
.8
.10
.12		 1
9
0		 9
5		 1
5
9		 70 32 80 10 27 112 12 2
1
5		 180 250 0 15 4.0 4 235 240 205 240 445
YG
132M		 6
.8
.10
.12
.16		 2
1
6		 1
0
8		 1
7
8		 89 38 33 132 2
6
5		 230 300 265 265 220 290 495
YG
160S		 8
.10
.12
.16		 2
5
4		 1
2
7		 108 48 110 14 42.5 160 15 3
0
0		 250 350 19 5.0 315 315 250 345 570
YG
160L		 8
.10
.12
.16		 2
5
4		 690
YG
180L		 8
.10
.12
.16
.20		 2
7
9		 1
3
9
.5		 2
7
9		 121 55 16 49 180 360 360 295 365 730
YG
200L		 10
.12
.16
.20		 3
1
8		 1
5
9		 3
0
5		 133 65 140 18 58 200 19 4
0
0		 350 450 8 415 415 320 430 780
YG
225M		 10
.12
.16
.20		 3
5
6		 1
7
8		 3
1
1		 149 75 20 67.5 225 470 470 335 465 835

YG系列輥道用三相異步電動機技術參數及安裝尺寸

YG系列輥道用三相異步電動機
