1、應用范圍
 JHY系列集成電路電壓繼電器(以下簡稱產品)用于電機、變壓器和輸電線的繼電保護裝置中，作為過電壓或低電壓閉鎖的啟動元件。本產品為集成電路靜態型繼電器，精度高、功耗小、動作時間短、返回系數高、整定直觀方便、克服了原來電磁型繼電器觸點易抖動、工作噪音較大、動作值返回系數難調整及輸后動作值易變等缺點。

2.主要技術參數
 輔助電壓AC 110V 220V 380V
觸點形式：一常開，一常閉
整定誤差：≤±2％
延時一致性：≤整定值的2.5％
返回系數：過電壓≥0.9，欠電壓≤1.2
動作時間：過電壓1.2倍時≤25ms,低電壓05倍時≤30ms
返回時間：過電壓<30ms,低電壓<20ms
功率消耗：交流<2VA，直流<5W
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

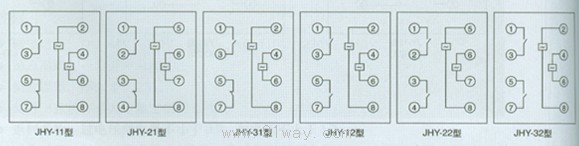

3.JHY10,JHY20,JHY30系列集成電路電壓繼電器內部接線

4.外形及開孔尺寸

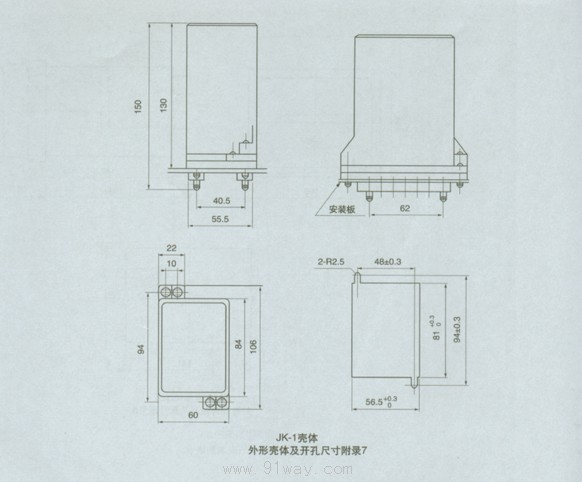

 1.凸出式固定接線殼體

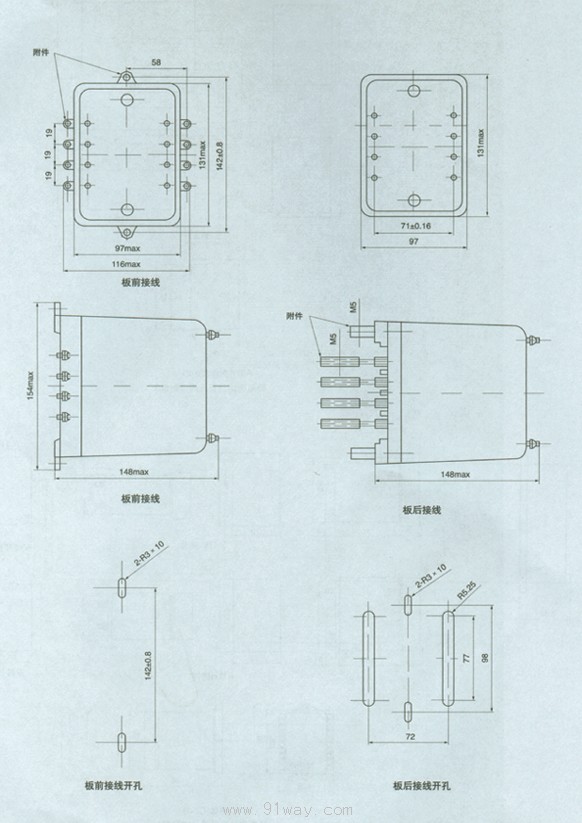

2.凸出式插拔結構殼體

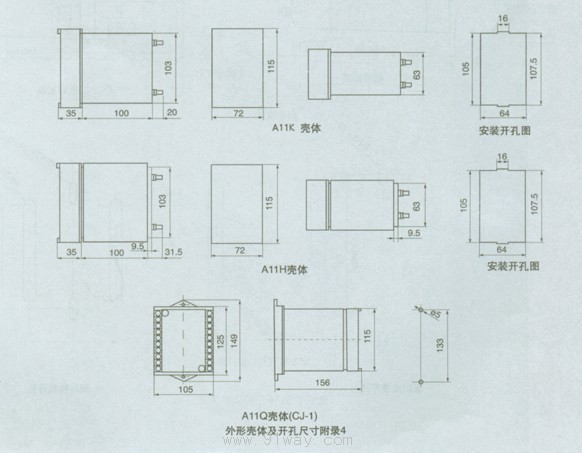

3.嵌裝式插拔結構殼體



JHY10,JHY20,JHY30系列集成電路電壓繼電器
