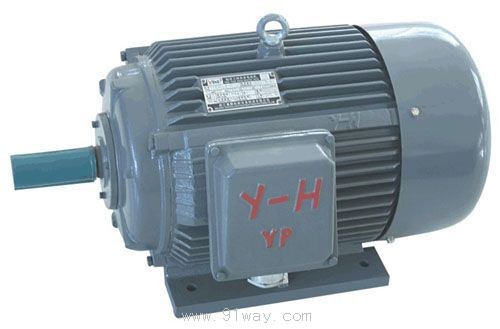

Y-H系列船用三相異步電動機產品詳細說明：

Y-H系列三相異步電動機為全封閉,自扇冷卻的船用電動機,具有效率高,起動轉矩大及節能等優點,用于船舶上作驅動各種機械,如泵類,通風機等,防護等級IP44.

工作條件
冷卻介質溫度:≤50℃; 空氣相對濕度:≤95℃; 橫搖±22.5º;有凝露、鹽霧、油霧、霉菌、沖擊振動的影響.

接線方法
3KW及以下為Y接法,其它為△接法

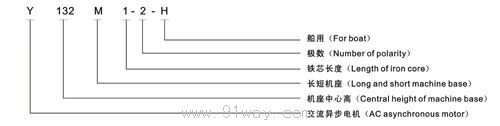

Y-H系列船用三相異步電動機型號說明



Y-H系列船用三相異步電動機技術數據

型號	功率(KW)	額定電流(A)		轉速(r/min)		軸承型號	重量	填料函
		380V 50Hz	440V 60Hz	380V 50Hz	440V 60Hz
Y315L2-4-H	200	361.3	318.95	1480	1790	6319-Z2	1260	TJ58
Y355M-4-H	250	464.46	410.15	1480	1790	6322-Z2	1600
Y355L-4-H	315	582.12	514.03	1480	1790		1800
Y90S-6-H	0.75	2.2	2	910	1130	6205-2RS-Z2	20	TJ16
Y90L-6-H	1.1	3.2	2.9	910	1130		24
Y100L-6-H	1.5	4	3.5	940	1150	6206-2RS-Z2	33
Y112M-6-H	2.2	5.8	5.2	940	1150	6306-2RS-Z2	45
Y132S-6-H	3	7.2	6.4	960	1170	6308-2RZ-Z2	66	TJ28
Y132M1-6-H	4	9.5	8.2	960	1170		80
Y132M2-6-H	5.5	12.5	10.7	960	1170		90
Y160M-6-H	7.5	17.1	14.8	970	1170	6309-Z2	100
Y160L-6-H	11	25	21.7	970	1170		125
Y180L-6-H	15	33	29.3	970	1180	6311-Z2	195
Y200L1-6-H	18.5	37.6	32.7	980	1183	6312-Z2	225	TJ34
Y200L2-6-H	22	44.7	38.9	980	1182		275
Y225M-6-H	30	61.1	53.1	985	1187	6313-Z2	325
Y250M-6-H	37	71	61.3	980	1180	6314-Z2	430	TJ58
Y280S-6-H	45	86.4	74.6	980	1190	6317-Z2	505
Y280M-6-H	55	103.2	89.7	980	1190		540
Y315S-6-H	75	141.14	123.98	980	1190	6319-Z2	990
Y315M-6-H	90	168.64	148.13	980	1190		1080
Y315L1-6-H	110	205.46	180.47	980	1190		1150
Y315L2-6-H	132	245.76	215.86	980	1190		1210
Y355M1-6-H	160	302	265.3	980	1190	6322-Z2	1500
Y355M2-6-H	200	376.69	330.91	980	1190	6322-Z2	1700	TJ58
Y355L-6-H	250	468.86	411.88	980	1190		1900
Y132S-8-H	2.2	5.8	5.2	710	860	6308-2RS/Z2	66	TJ28
Y132M-8-H	3	7.6	6.8	710	860		80
Y160M1-8-H	4	10.5	9.1	720	870	6309-Z2	93
Y160M2-8-H	5.5	13.4	11.5	720	870		105
Y160L-8-H	7.5	17.7	15.5	720	870		130
Y180L-8-H	11	25.6	22.2	730	880	6311-Z2	175
Y200L-8-H	15	33.3	29.2	730	882	6312-Z2	255	TJ34
Y225S-8-H	18.5	40.3	35.6	735	886	6313-Z2	300
Y225M-8-H	22	47.4	41.7	735	886		320
Y250M-8-H	30	64.7	57.1	740	890	6314-Z2	420	TJ58
Y280S-8-H	37	79.8	68.9	740	890	6317-Z2	515
Y280M-8-H	45	94.8	80.8	740	890		550
Y315S-8-H	55	113.54	98.59	740	890	6319-Z2	1000
Y315M-8-H	75	152.09	132.06	740	890		1100
Y315L1-8-H	90	179.31	155.69	740	890		1160
Y315L2-8-H	110	218.45	189.63	740	890		1230
Y355M1-8-H	132	264.8	229.93	740	890	6322-Z2	1500
Y355M2-8-H	160	320.3	278.1	740	890		1600
Y355L-8-H	200	399.09	346.51	740	890		1800

型 號	功率 Kw	電流 A		轉速r/min		重 量 Kg	型  號	功率 Kw	電流 A		轉速r/min		重 量 Kg
		380V 50Hz	440V 60Hz	380V 50Hz	440V 60Hz				380V 50Hz	440V 60Hz	380V 50Hz	440V 60Hz
Y801-2-H	0.75	1.8	1.6	2830	3460	16	Y90S-4-H	1.1	2.8	2.4	1400	1710	22
Y802-2-H	1.1	2.6	2.2			17	Y90L-4-H	1.5	3.6	3.2			27
Y90S-2-H	1.5	3.5	3.1	2840	3470	22	Y100L1-4-H	2.2	5.1	4.5	1430	1740	34
Y90L2-H	2.2	4.9	4.3			25	Y100L2-4-H	3	6.8	5.9			38
Y100L-2-H	3	6.2	5.4	2870	3490	35	Y112M-4-H	4	8.9	7.7	1440	1750	52
Y112M-2-H	4	8.2	7.2	2890	3500	48	Y132S-4-H	5.5	11.7	10	1440	1750	70
Y132S1-2-H	5.5	11	9.6	2900	3520	67	Y132M-4-H	7.5	15.4	13.2			80
Y132S2-2-H	7.5	14.6	12.9			72	Y160M-4-H	11	22.8	19.5	1460	1760	130
Y160M1-2-H	11	21.6	18.7	2930	3540	122	Y160L-4-H	15	30.5	26.3			149
Y160M2-2-H	15	28.8	24.9			130	Y180M-4-H	18.5	35.9	30.8	1470	1775	182
Y160L-2-H	18.5	35.7	30.3			147	Y180L-4-H	22	42.2	36.9			192
Y180M-2-H	22	42.4	39.6	2940	3550	180	Y200L-4-H	30	57.3	49.8	1480	1780	270
Y200L1-2-H	30	57.9	50	2950	3560	240	Y225S-4-H	37	70.2	60.3	1480	1780	284
Y200L12-2-H	37	69.4	60.3			255	Y225M-4-H	45	84	73.4			338
Y225M-2-H	45	85.9	76.3	2970	3570	309	Y250M-4-H	55	103	89	1480	1780	427
Y250M-2-H	55	103.2	91.7	2970	3570	403	Y280S-4-H	75	140	121	1480	1780	562
Y280S-2-H	75	139.2	120.8	2970	3580	544	Y280M-4-H	90	164.3	142			667
Y280M-2-H	90	167	143.4			620	Y315S-4-H	110	200.8	177.3	1480	1790	1000
Y315S-2-H	110	203	180.2	2980	3580	980	Y315M-4-H	132	239.7	211.6			1100
Y315M-2-H	132	242.3	215.1			1080	Y315L1-4-H	160	289	255.2	1490	1790	1160
Y315L1-2-H	160	292	259.3			1160	Y315L2-4-H	200	316.3	319			1270
Y315L2-2-H	200	365.2	324.2			1190	Y355M-4-H	250	464	410	1485	1795	1800
Y355M-2-H	250	451	400	2980	3590	1760	Y355L-4-H	315	582	514			1940
Y355L-2-H	315	566	502			1900	Y90S-6-H	0.75	2.2	2	910	1130	23
Y801-4-H	0.55	1.5	1.4	1390	1710	17	Y90L-6-H	1.1	3.3	2.9			25
Y802-4-H	0.75	2	1.8			19	Y100L-6-H	1.5	4	3.5	940	1150	33

Y-H系列船用三相異步電動機安裝及外形尺寸

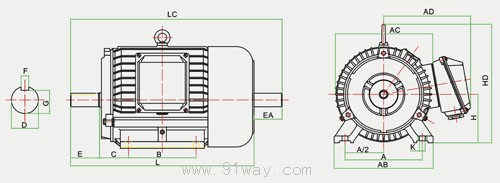

B3 機座帶底腳,端蓋上無凸緣的電動機

機座	安裝尺寸										外形尺寸
	A mm	A/2 mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	K mm	AB mm	AC mm	AD mm	HD mm	L mm	LC mm
80	125	62.5	100	50	19	40	6	15.5	80	10	165	165	160	205	290	335
90S	140	70		56	24	50	8	20	90		180	180	175	225	320	370
90L			125												350	400
100L	160	80	140	63	28	60		24	100	12	205	205	185	250	385	445
112M	190	95		70					112		245	230	195	270	405	465
132S	216	108		89	38	80	10	33	132		280	270	245	320	400	560
132M			178												520	595
160M	254	127	210	108	42	110	12	37	160	15	330	325	270	385	605	720
160L			254												650	765
180M	279	139.5	241	121	48		14	42.5	180		355	360	290	425	670	785
180L			279												710	825
200L	318	159	305	133	55		16	49	200	19	395	400	355	475	780	890
225S	356	178	286	149	55/60	110/140	16/18	49/53	225		435	450	370	530	825	940
225M			311												820/850	930/965
250M	406	203	349	162	55/65	140	18	53/58	250	24	490	495	455	570	935	1075
280S	457	228.5	368	190	65/75		18/20	58/67.5	280		550	550	470	640	1020	1160
280M			419												1070	1210

Y-H系列船用三相異步電動機安裝及外形尺寸



B35 機座帶底腳,端蓋上有凸緣的電動機

機座	凸 緣號	安裝尺寸															n	外形尺寸
		A mm	A/2 mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	K mm	M mm	N mm	P mm	S mm	T mm		AB mm	AC mm	AD mm	HD mm	L mm	LC mm
80	FF 165	125	62.5	100	50	24	40	6	15.5	80	10	165	130	200	12	3.5	4	165	165	160	205	290	335
90S		140	70		56	24	50	8	20	90								180	180	175	225	320	370
90L				125																		350	400
100L	FF 215	160	80	140	63	28	60		24	100	12	215	180	250	15	4		205	205	185	250	385	445
112M		190	95		70					112								245	230	195	270	405	465
132S	FF 265	216	108		89	38	80	10	33	132		265	230	300				280	270	245	320	480	560
132M				178																		520	595
160M	FF 300	254	127	210	108	42	110	12	37	160	15	300	250	350	19	5		330	250	270	385	605	720
160L				254																		650	765
180M		279	139.5	241	121	48		14	42.5	180								355	360	290	425	670	785
180L				279																		710	825
200L	FF 350	318	169	305	133	55		16	49	200	19	350	300	400				395	400	355	475	780	890
225S	FF 400	356	178	286	149	55/65	110/ 140	16/18	49/53	225		400	350	450			8	435	450	370	530	825	940
225M				311																		820/ 850	930/ 965
250M	FF 500	406	203	349	168	60/65	140	18	53/58	250	24	500	450	550				490	495	455	570	935	1075
280S		457	228.5	388	190	55/75		18/20	58/67.5	280								550	550	470	640	1020	1160
280M				419																		1070	1210

Y-H系列船用三相異步電動機安裝及外形尺寸

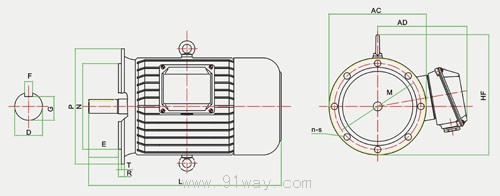

B5 機座不帶底腳,端蓋上有凸緣的電動機

機座	凸緣號	安裝尺寸									n	外形尺寸
		D mm	E mm	F mm	G mm	M mm	N mm	P mm	S mm	T mm		AC mm	AD mm	HF mm	L mm
80	FF165	19	40	6	15.5	165	130	200	12	3.5	4	165	175	260	335
90S		24	50	8	20							180	180	270	365
90L															400
100L	FF215	28	60		24	215	180	250	15	4		205	195	300	410
112M												230	205	320	450
132S	FF265	38	80	10	33	265	230	300				270	265	380	535
132M															575
160M	FF300	42	110	12	37	300	250	350	19	5		325	270	450	660
160L															705
180M		48		14	42.5							360	290	490	730
180L															765
200L	FF350	55		16	49	350	300	400				400	355	550	840
225S	FF400	55/60	110/140	16/18	49/53	400	350	450			8	450	370	610	890
225M															865/915
250M	FF500	60/65	140	18	53/58	500	450	550				495	455	640	995
280S		65/75		18/20	58/67.5							550	470	720	1090
280M															1140

Y-H系列船用三相異步電動機
