LVQB-110/220型戶外六氟化硫電流互感器產品詳細說明：

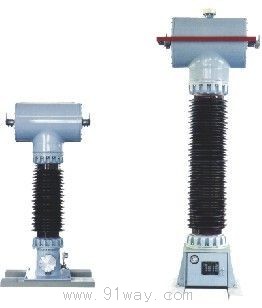

LVQB-110/220型戶外六氟化硫電流互感器
概述
LVQB-110型、LVQB-220型SF6電流互感器是滿足電力市場的需求而研制生產的一種以SF6氣體作為絕緣介質的電磁式電流互感器，產品滿足GB1208-1997及IEC相關標準的要求，并通過了電力工業部電氣設備質量檢驗測試中心的檢測和國家機械工業局及國家電力公司
的技術鑒定。此電流互感器在交流50Hz、110KV和220KV高壓輸變電系統中起電氣保護和電氣測量的作用。

產品結構
產品總體結構為倒立式，主要由殼體、套管和底座三部分組成。殼體位于產品頂部，一次繞組和二次繞組均裝在殼體內，一次繞組從二次繞
組中間穿過，他們之間用SF6氣體絕緣。殼體與一次回路等電位，通過套管與底座絕緣。二次繞組依靠絕緣件固定在殼體內，其引線通過套管內的金屬屏蔽管與底座中的二次接線端子相連，供用戶連接測量或保護用負載。底座上設置有吸附劑、二次接線盤及SF6指針式密度繼電器等。

使用條件
環境溫度：-40℃~+40℃
海拔高度：≤3000m
風 壓：≤700Pa
地震烈度：≤8度

訂貨須知
訂貨時請注明：
電流互感器型號及名稱
額定電流比
所需二次線圈數量、準確級及額定輸出
外絕緣類型 (硅橡膠絕緣、瓷質絕緣)
所需備件、附件及其他特殊要求
產品數量及交貨期

LVQB-220型電流互感器技術參數

序號	名稱	單位	數據
1	額定短時工頻耐受電壓 (1min有效值)	KV	395
2	額定雷電沖擊耐受電壓 (全波1.2/50μs) (峰值)	KV	950
3	額定雷電沖擊耐受電壓 (截波2~5μs) (峰值)	KV	1093
4	局部放電量	PC	≤5
5	SF6氣體額定壓力 (20℃)	MPa	0.4
6	SF6氣體補氣壓力 (20℃)	MPa	0.35
7	爬電比距		≥25
8	SF6氣體年漏氣率	mm/kv	≤1%
9	SF6氣體水份含量	V/V	≤250×10-6 (出廠控制值)
			≤500×10-6 (運行允許值)
10	單臺SF6氣體重量/單臺總重量	kg	18/1200

序號	電流比A	額定一次 電流A	額定二次 電流A	測量級		保護級		額定輸出VA		3S短時熱 電流kA	額定動穩 定電流kA
				準確級	儀表保安系數	準確級	準確限值系數	測量級	保護級
1	2×300/5	300	5或1	0.2級或0.5級	FS5或FS10	5P級 或 10P級	20	30	50	31.5	80
		600								50	125
2	2×400/5	400								31.5	80
		800								50	125
3	2×500/5	500						40		31.5	80
		1000								50	125
4	2×600/5	600								31.5	80
		1200								50	125
5	1500/5	1500						50	60
6	2000/5	2000						60
7	2500/5	2500

注：1、每臺產品可帶六個二次線圈；2、用戶特殊要求時可以協商解決。

LVQB-110型電流互感器技術參數

序號	名稱	單位	數據
1	額定短時工頻耐受電壓 (1min有效值)	kV	230
2	額定雷電沖擊耐受電壓 (峰值) (全波1.2/50μs)	kV	550
3	額定雷電沖擊耐受電壓 (峰值) (截波2~5μs)	kV	633
4	額定短時熱電流 (有效值)	kA	55-87
5	額定動穩定電流 (峰值)	kA	100-125
6	局部放電量	PC	≤5
7	SF6氣體額定壓力 (20℃)	MPa	0.4
8	SF6氣體補氣壓力 (20℃)	MPa	0.35
9	最小爬電比距	mm/kv	≥25
10	SF6氣體年漏氣率		≤1%
11	SF6氣體水份含量	V/V	≤250×10-6 (出廠值)
			≤500×10-6 (運行值)
12	單臺SF6氣體重量/單臺總重量	kg	7-500

序號	電流比 A	額定一次 電流A	額定二次 電流A	測量級		保護級		額定輸出VA
				準確級	儀表保安系數	準確級	準確限值系數	測量級	保護級
1	2×200/5	200	5或1	0.2級 或 0.5級	FS5 或 FS10	5P級 或 10P級	20	30	30
		400
2	2×300/5	300							40
		600
3	2×400/5	400
		800
4	2×500/5	500							50
		1000
5	2×600/5	600
		1200
6	750-1500/5	750						30	30
		1500						50	50
7	1000-2000/5	1000						30	30
		2000						50	50
注：1、每臺產品可帶4個二次線圈； 2、用戶特殊要求時可以協商解決。

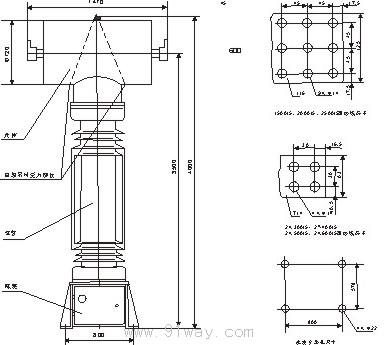

LVQB-110型SF6電流互感器產品外形圖

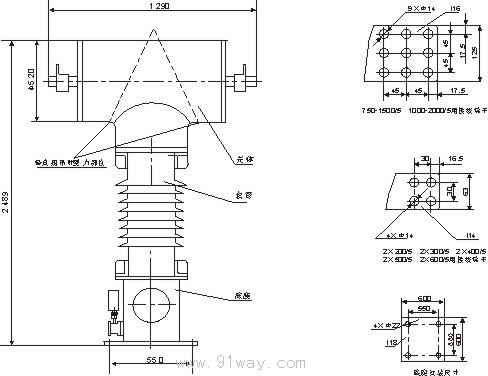

LVQB-220型SF6電流互感器產品外形圖
