它共有五種規格：

JCQ1-10/600型適用于6~110kV電壓等級。

JCQ1-10/800型適用于110~220kV電壓等級。

JCQ1-10/1000型適用于350kV電壓等級。

JCQ1-20/1500型、JCQ1-20/2000型適用于500kV電壓等級。

型號有尾注“B”的為帶報知引出口的監測器。

使用條件

JCQ1系列避雷器運行監測器，其使用地點的環境條件與相連接的避雷器相同，海拔高度不超過3000m，環境溫度為-40℃~+40℃，它不適用于有嚴重腐蝕金屬及絕緣件的氣體，有嚴重污穢和有劇烈振動的地區，如有特殊要求，可提出共同協商而定。

結構和性能

JCQ1型運行監測器主要由非線性電阻、電磁計數器、毫安表、繼電器和一些電子元器件組成。在正常的運行電壓下，通過避雷器和監測器的泄漏電流的變化由監測器中毫安表測得。當避雷器和監測表流過雷電波、操作波或工頻過電壓時，強大的動作電流將從泄漏電流測量回路被轉移到計數器回路，毫安表受到保護，計數器部分則利用通過的雷電波，操作波或工頻過電壓電流的能量，來實現記錄動作的次數的報警。

監測器具有在運行中連續監測泄漏電流的變化，動作次數和報警三個功能，動作靈敏度高，準確可靠，通流容量大，適用電壓等級范圍廣，顯示清晰明顯，結構輕巧合理，外形美觀大方，密封可靠，安裝使用方便等優點，尤其是適用于超高壓，大容量電力系統和強電、多雷、頻繁動作的地區使用。

四、電氣參數

安裝

參照外形圖進行安裝，運行監測器串聯在避雷器與地之間，安裝時，先將監測器M10×40螺栓安裝在避雷器底座附近，便于測試和觀察的位置上，連接好接地母線，然后將高壓出線端用M10×30螺栓和母線連接在避雷器絕緣底座上的兩個φ15的安裝孔上。安裝后的監測器不應有明顯的傾斜現象。此時，記下計數器指示的數字，或調至零位，即可投入運行。電網通電后記錄泄漏電流值（毫安表讀數）以便以后進行比較分析。

六、用戶須知

1．監測器在投入運行之前和運行1～2年之后，應進行一次簡易的現場檢測，其項目是：

（1）用萬用表測量監測器高壓出線端對地之間的電阻值。在萬用表電池電壓足夠的情況下，監測器應在數十KΩ。不應有短路或斷路等現象，否則，泄漏電流測量功能將失效。

（2）用簡易方法檢測監測器的動作性能

用1000V搖表一只，600V 10μF電容器二只，并聯連接。

檢測步驟：先轉動搖表對電容器充電，等待充電穩定后，在保持搖表轉速的情況下，斷開充電回路，再迅速將充好電的電容器對監測器兩端放電一次，計數器應記錄一次，連續試驗10次均能準確可靠地動作，則認為監測器動作性能良好，否則，可能有問題，應進行檢修或更換。

2．監測器上的指針不指在零位，用戶又需要調零時，可按第1條的第（2）項進行調零，也可以把計數器上已有的數字作為記錄起始基數，累計避雷器的動作次數。

3．監測器投入運行后，記錄毫安表的讀數，以便于監測器將來定期巡視記錄的讀數時進行對比、分析（避雷器表面狀況與泄漏電流有很大關系，數據分析時應注意）。

4．從線路卸下監測器時，應先用導線將監測器的高壓端可靠接地，然后拆下監測器。檢修完畢后，經檢測合格后才能裝回去，再把接地導線拆掉。如違反本規定有可能造成對操作人員人身安全的危害。

5．安裝時請注意，監測器高壓端的引線拉力不大于100N，底板上的6只M6×20螺栓，不得隨意松動，以免破壞產品密封。

6．用戶在遵守規定條件下使用，自發貨之日起兩年內，如有制造質量不良而不能使用者，本廠負責“三包”。

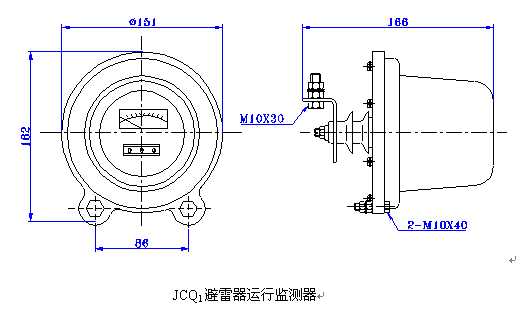

JCQ1型避雷器運行監測器
