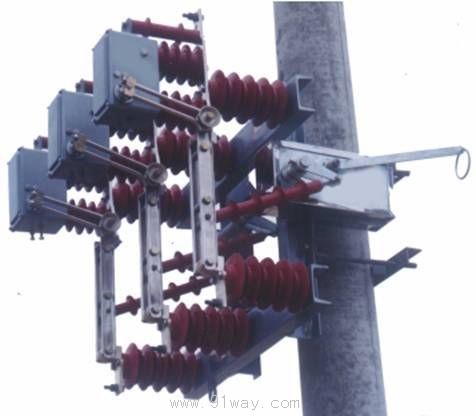

FZW20-12/T630A-20型戶外交流高壓真空隔離負荷開關產品詳細說明：

FZW20-12/T630A-20型戶外交流高壓真空隔離負荷開關,額定電壓為12KV,額定電流630A,額定頻率50HZ。可開斷和關合負荷電流，亦可開斷變壓器空載電流,定距離的架空線路、電纜線路和電容器組的電容電流。具有分段、隔離、連接、切換、保護等功能，適用于城網、農網、鐵路、石化等架空配電線路。特別需要指出的是本產品具有開斷短路電流的能力。
該產品為本公司最新研制的專利產品，全國首創。其特點為：①采用真空滅孤室滅弧，無火災爆炸危險，不須檢修；②在分閘狀態有明顯的可見斷口，隔離刀與三相真空滅弧室聯動。通過動作時序配合，真空滅弧室在分?jǐn)嗪完P(guān)合過程中滅弧，而隔離刀在分?jǐn)嗪完P(guān)合過程中不起弧，完成了組合電器的功能；③全敞開式。真空滅弧室外包高絕緣性能硅橡膠，不須密封、不充油、不充氣；④可以與熔斷器配合使用；⑤可開斷短路電流；⑥安裝方式以垂直安裝為主，也可水平安裝，手動、電動操作。操作機構與開關本體一體。⑦具有操作簡單、單手柄操作（皆備分、合功能動作）。

FZW20-12/T630A-20型戶外交流高壓真空隔離負荷開關主要技術參數見表1

序號	名稱	單 位	參數值
1.	額定電壓	KV	12
2.	額定電流	A	630
3.	額定頻率	HZ	50
4.	額定有功負載開斷電流	A	630
5.	額定閉合開斷電流	A	630
6.	額定短路開斷電流	KA	6.3
7.	額定電纜充電開斷電流	A	10
8.	額定工頻耐受電壓  滅弧室/隔離斷口	KV	42/48
	額定雷電沖擊耐受電壓  滅弧室/隔離斷口	KV	75/85
9.	額定短時耐受電流	KA	16(20)
10.	額定短路持續時間	S	4
11.	額定峰值耐受電流	KA	40(50)
12.	額定短路關合電流	KA	40(50)
13.	機械壽命	次	10000
14.	額定開距	mm	7±1
15.	真空滅弧超行程	mm	3 +1-0.5
16.	平均合閘速度(滅弧室)	m/s	0.7±0.3
17.	平均分閘速度(滅弧室)	m/s	1.1±0.3
18.	三相合閘同期性	m/s	≤5
19.	額定觸頭壓力	N	800±100
20.	合閘時滅弧室觸頭彈跳	ms	≤3
21.	隔離斷口開距	mm	200
22.	主回路電阻	μΩ	≤200
23.	電動操作機構電源電壓	V	交直流100,220

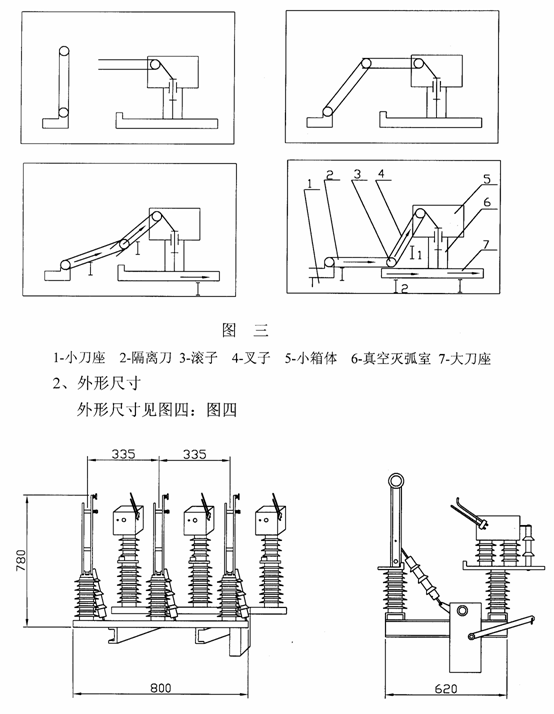

FZW20-12/T630A-20型戶外交流高壓真空隔離負荷開關外形尺寸
