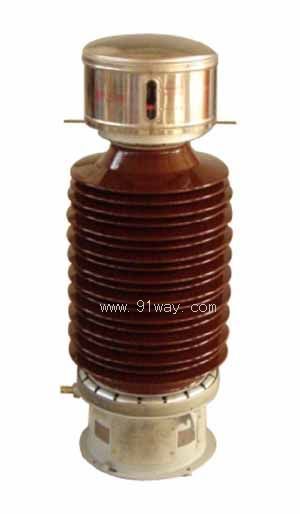

JDC6-110,JDCF-110系列高壓互感器產品詳細說明：

JDC6-110,JDCF-110系列高壓互感器為電磁式油浸紙復合絕緣、全密封結構戶外產品，適用于額定電壓為110kV、額定頻率為50～60Hz的中性點有效接地系統中作電壓、電能測量及繼電保護用。

三、結構簡介及產品特點
JDC6-110,JDCF-110系列高壓互感器采用油浸紙復合絕緣，為全封閉結構戶外產品。本產品經精心設計，磁密低，抗諧振能力強、損耗低，二次繞組可將計量和保護分開，可根據用戶需求進行大負荷的特殊設計。選用不銹鋼金屬膨脹器，采用先進的真空干燥和真空注油處理工藝，介質損耗小、局放量低，確保設備的運行可靠性

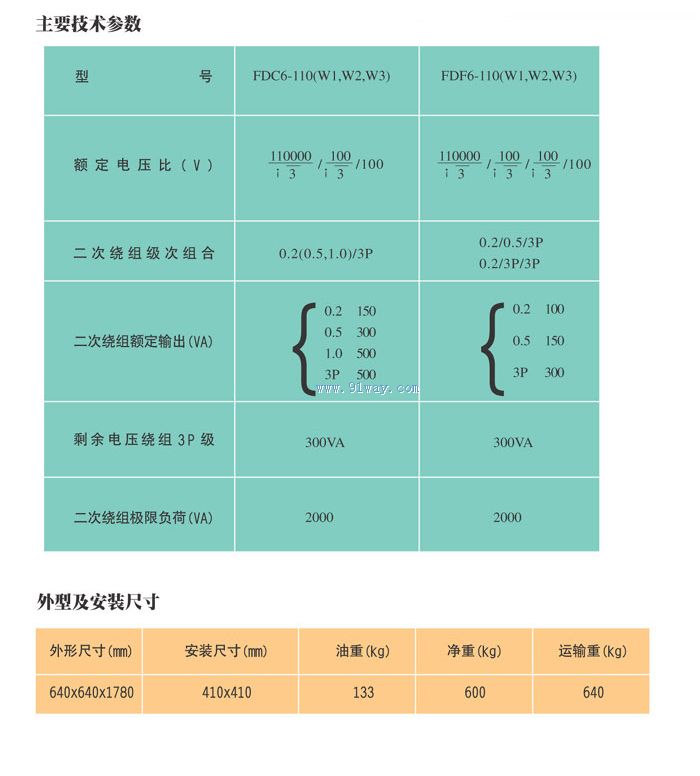

四、JDC6-110,JDCF-110系列高壓互感器技術參數見表

型號	JDC6-110W	JDCF-110W
設備最高電壓kV	126
額定頻率   Hz	50～60
工頻耐壓   kV	230
全波沖擊耐壓kV	550
截波沖擊耐壓kV	633
介質損耗因數	整體≤0.02 支架≤0.05
局部放電量  pC	≤5
一次繞組N端對二次及地工頻耐受電壓 kV	5
二次繞組間及對地工頻耐受電壓 kV	3
爬電距離mm	3150，3906等
額定電壓因數	1.2連續/1.5 30s	1.2連續/1.5 30s
額定電壓比kV	110/√3/0.1/√3/0.1	110/√3/0.1/√3/0.1/√3/0.1
準確級	0.2(0.5，3P)/3P	0.2/0.5/3P
額定輸出VA	150(300，500)/300	100/150/300
極限輸出VA	2000	2000

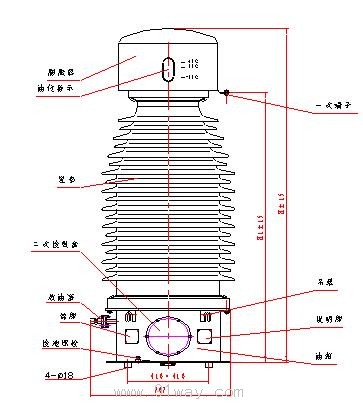

五、JDC6-110,JDCF-110系列高壓互感器外形及安裝尺寸
