ZJ-10Q型支持絕緣子為環氧樹脂澆注結構的全工況型絕緣子
用途
適用于額定電壓為10kV及以下電工設備中用來支持和固定母線與帶電子表導體，并使帶電導體間或?qū)�體與大地之間有足夠的距離絕緣，用于中置式開關柜及其它開關柜內。

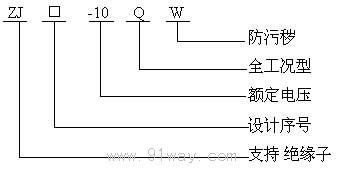

型號含義



主要技術參數及外形安裝尺寸
1、額定電壓：10kV；
2、最高電壓：12kV；
3、絕緣子應能承受的工頻耐受電壓（有效值）：42kV 5min；雷電沖擊耐受電壓（峰值）：75kV；
4、絕緣子的外形及安裝尺寸見附圖。
結構簡介
絕緣子采用環氧樹脂澆注成型，耐污穢及潮濕，無需特別維護，只需定期清除表面污物，兩端有用于安裝的螺紋孔。
使用條件
1、戶內裝置；
2、海拔高度不超過1000m；
3、周?chē)鷼鉁貫?40℃～-5℃；
4、當空氣溫度為+20℃，相對濕度不超過100%；
5、無嚴重影響絕緣子絕緣的氣體、蒸汽、灰塵及其它爆炸性和腐蝕性介質的場所。

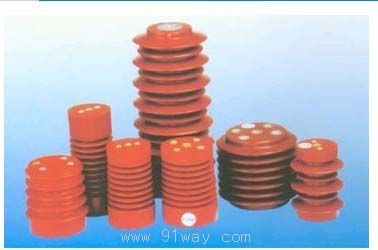

ZJ-10Q型支持絕緣子
