HZ5D系列組合開關產品詳細說明：

用途
HZ5D系列組合開關主要用于電氣線路中作電源開關和電動機的起動、換向、變速開關，也可作控制線路的轉換之用。

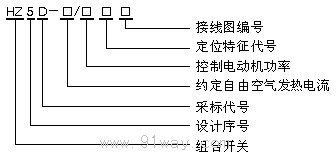

產品型號及其含義


注：定位特征代號：L：0o-60o ，M：60o-0o-60o

分類
按用途分
   電源開關和電動機起動開關：雙極L01、三極L02、四極L03
   兩種電壓轉換開關：雙極M04、三極M06
   電動機可逆轉換開關：M05
   星三角起動開關：M07
   多速電機變速開關：雙極M08、三速M(fèi)16

HZ5D系列組合開關主要技術參數

型號規格		HZ5D-10	HZ5D-20	HZ5D-40
額定工作電壓Ue	V	440	440	440
約定發熱電流lth	A	10	20	40
額定工作電流le	A	4	8	16
額定控制功率P	kW	1.7	4	7.5

機械壽命和電壽命
　　機械壽命：0.01×106次，操作頻率為120 次/小時。
　　電壽命：　AC-23A時為0.03×106，操作頻率為120 次/小時。
　　　　　　　AC-3時為0.03×106次，操作頻率為120 次/小時。
　　　　　　　AC-4時為0.03×106次，操作頻率為120 次/小時。

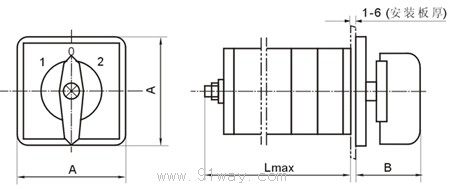

外形尺寸

型號規格	尺寸
	A	Lmax	B
HZ5D-10	60	32+14n	38
HZ5D-20	60	34+13n	38
HZ5D-40	75	40+16n	38

安裝尺寸

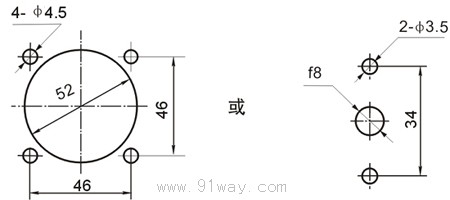

HZ5D-10

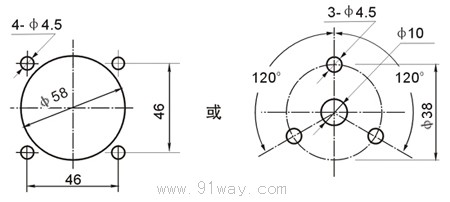

HZ5D-20

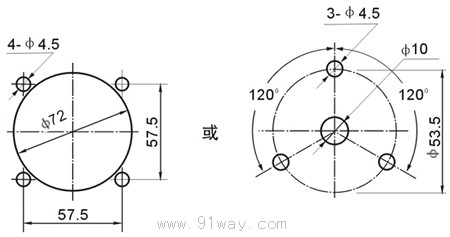

HZ5D-40

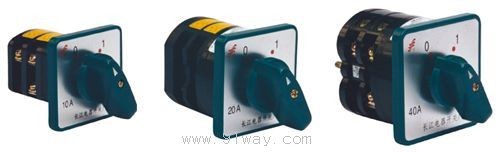

HZ5D系列組合開關
