M-ATS1系列智能雙電源自動切換開關產品詳細說明：

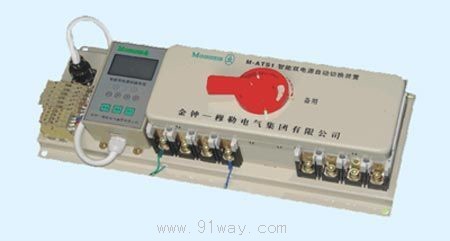

M-ATS1系列智能雙電源自動切換開關

概述及適用范圍
當今科技日新月異,電力系統設備逐漸向集中監控化,智能化方向發展即弱電(電子)控制弱電.本公司根據國外先進技術和國內用電用戶的實際需要開發了新一代智能化雙電源自動切換系統.它以最新的微機控制系統為核心,電磁兼容性設計,抗
干擾性強,長期工作穩定可靠,配以大屏幕光LCD顯示,給用戶形成一個良好的人機對話界面,操作,警示簡便及高度智能化,是
一種理想的機電一體化新型雙電源自動切換系統.本產品采用微機可控智能雙電源254臺同時運行,大大減少人力,物力,財力.同時開創了雙電源自動切換系統向著智能化,網絡化方向發展的新紀元,也是目前國內同類產品的更新?lián)Q代產品.

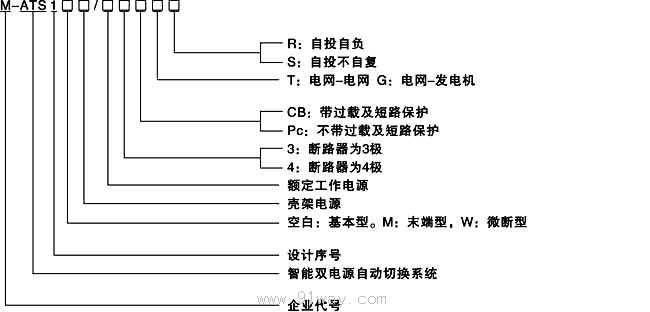

型號及含義



適用范圍
M-ATS1系統智能雙電源自動切換系統適用于交流50Hz/60Hz,額定電壓1000V以下,額定電流2000A以下的雙電源供
電系統,能實現常用電源(N)與設備電源(R)之用的自動切換(也可設定手動切換)使雙電源供電用戶實現無人值守變電所.本
產品適用于特類,電力系統,高層建筑,住宅小區,軍事設施,醫院,機場,碼頭,商場,通信,消防,冶金,化工,紡織,石油,煤礦等不允許停電的重要場所.

正常工作條件
1.周圍空氣溫度為-25℃--40℃,且24小時的平均值不超過+35℃
2.大氣條件:空氣清潔,相對溫度在最高溫+40℃時不超過50%,在較低溫度時允許有較高的相對溫度,例如+20℃時為90%,但應考慮由于溫度變化,有可能產生凝露現象.
3.安裝地點海拔高度不超過2000米,戶內使用.
4.本產品應安裝在無劇烈震動和沖擊,不足以使電器元件受到不應有腐蝕的場所.
5.如果上述條件不能滿足時,應有用戶制造廠協商解決.
6.當本產品用于海上石油和核電站時,應另有簽訂技術協議.

結構特點
1.M-ATS1智能雙電源自動切換系統(以下簡稱智能系統)是由裝置本體和智能自動控制器兩大部分組成.
a.裝置本體由兩臺帶有電機操作機構的斷路器(型號規格見技術參數條款)及附件(輔助報警觸頭等)機械聯鎖機構,電器聯鎖
熔斷器,接線端子等腰三角形組成,所有零部件安裝在一塊金屬上.
b.智能自動控制器由新穎的單片機及輸出等諸多橫塊所組成.
2.二者之間通過專用的航空插頭接口和專用的長度不超過2米的屏蔽電纜相連接.組成智能控制系統,智能系統控制電源電壓220V,50/60Hz.
3.本智能系統具有機機械,電氣重聯保護功能,為您的供電提供了安全可靠的保證.
4.本智能系統可完成三相三線,三相四線的雙電源供電的自動切換.

性能

智能系統工作原理
  a.控制器對兩路電壓同時進行檢測,對高于額定110%(可調)的電判為過電壓,低于額定值85%(可調)的判為欠電壓(或失)電壓,微機控制電路對上述檢測結果進行邏輯判斷,處理結果通過延時(可靠)電路驅動相應的指令向電動操作機構發出分閘或合閘指令,上述檢測結果可在智能自動控制器面板LCD顯示屏上顯示出來,也可以同時通過串口與計算機連采用軟件控制,供用戶查找原因,以上用戶在電能短的時間里恢復故障線略,使雙電源供電源恢復狀態.

智能自動控制器按控制功能分為三種

  自投自復(R)適用于電網與電網.智能自動控制器對兩種電源(即常用電源和備用電源)進行自動切換,正常狀態時常駐用電源供電當常用電源出現故障或異常(任何一相電壓發生過壓,欠壓,失壓或缺壓)時,經已設定(可調)的延時時間自動切換至備用電源供電,當常用電源恢復正常后,你已設定(可調)延時時間自動返回至常用電源供電,當備用電源出現故障或異常(任一相電壓發生過壓,欠壓,失壓或缺壓)時,控制器發生常駐用或備用電源報警.

規格技術參數
1.自投不自復(S)適用于電網與電網
   自投不自復的自動控制器對兩路電源(即常用電源和備用電源)進行自動切換.在任一電源出現異常(任一相電壓發生過壓
,欠壓或缺相)時,經已設定的延時自動切換至一正常電源,但當異常電源恢復正常后,不能自動回復.
2電網與發電(F)當用于電網與發電系統時,轉換時間應定為15秒電網一發電的自動控制器對電網和發電兩路電源進行自動
切換,在電網電壓低于85%額定電壓時,經發電延時指令出發電指令(以一組常開閉觸點輸出).當發電電壓達到85%額定電壓時,先從電網斷開負載電路,經卸載指令,卸去次要負載(以另一組常開閉觸點輸出),再經轉換接通延時接通發電電源.當電網恢復正常(達到85%額定電壓以上)后,經智能控制器邏輯判斷,自動將負載電路從發電電源斷開,切換到電網發電.
3.當常用電源不正常時,微機將檢測當前預置工作狀態(手動,自動,自復,不自復)和備用電源是否正常決定是否切換,啟動備
用電源,系統負載由備用電源供電.

負載當前供電電源

系統當前預置狀態

當前供電電源故障另一組電源是否正常

供電故障時系處理

當前由備用正常供電時,檢測至常用又有電時處理

手動

自動

不切換至

切換至

常用

備用

常用

備用

自復

不自復

常用

備用

常用正常否

不切換

切換至

●

●

●

正常

●

不正常

●

●

正常

●

不正常

●

●

正常

●

不正常

●

●

●

正常

●

●

不正常

●

●

●

正常

●

正常

正常

不正常

不正常

●

●

●

正常

●

●

不正常

●

1.雙電源供電雙分狀態
   系統負載開雙分狀態時,不論兩組電源是否正常以及系統"手動"和"自動"的預置狀態,系統都仍然保護在雙分狀態.只有在操作按鍵盤(手動)(自動)后,才將系統工作轉入非雙分狀態(手動--常用--備用或自動--自復--不自復)負載才有供電,并按上述處理.
2.保護功能
  過負載和短路保護;斷相,斷路保護;失壓,欠壓保護
3.具有自動切換時間可調節1秒--30秒
4.高性能單片機程序控制,抗干憂能力強,保護精度高
5.具有體積小,穩定性高,連續工作可靠等優點.
6.具有中央微機控制通訊口
7.無噪音運行,節能降耗,符合國家綠色電氣產品標準.
8.具有遠距離控制消防信號輸出

規格技術參數

規格	斷路器型號	柜架電流A	額定工作電流A	開斷電流KA	額定工作電壓V	絕緣電壓V	頻率	切換時間	智能控制器電壓V	機械壽命
M-ATS1-63/3	M-NZM系列 M-NZS系列 M-NZA系列	63	3、6、10、20、25、32、40、50、63	參見具體型號斷路器說明書	400	1000	50~60Hz	1~30秒可調	AC220	分合為一次5000
M-ATS1-63/4
M-ATS1-100/3		100	10、16、20、32、40、50、63、80、100
M-ATS1-100/4
M-ATS1-225/3		225	100、125、140、160、180、200、225
M-ATS1-225/4
M-ATS1-400/3		400	200、250、315、350、400
M-ATS1-400/4
M-ATS1-630/3		630	250、315、350、40、500、630
M-ATS1-630/4
M-ATS1-800/3		800	630
M-ATS1-800/4
M-ATS1-1250/3		2000	800
M-ATS1-2000/3			1250

安裝圖及接線圖

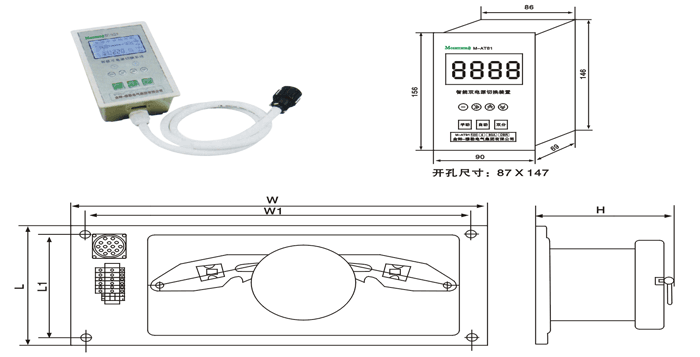

智能控制器外型尺寸、安裝尺寸、開孔尺寸

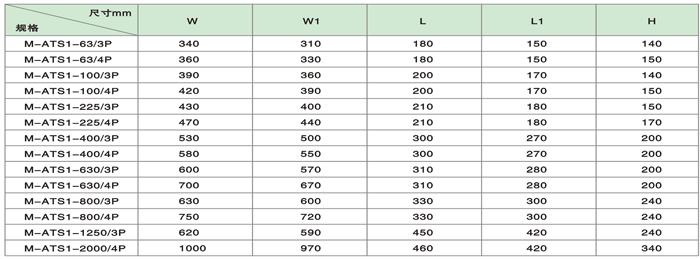

分體式外型及安裝尺寸

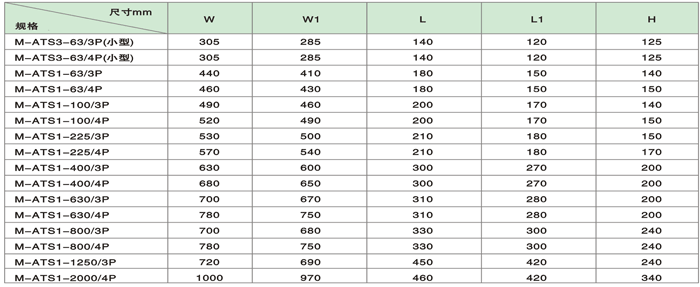

一體式外型及安裝尺寸

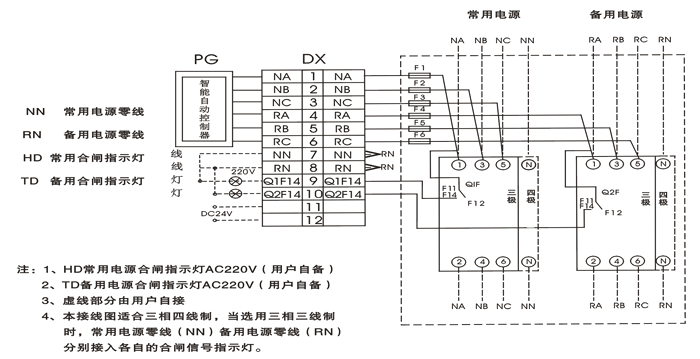

接線圖原理


智能控制器說明及設置

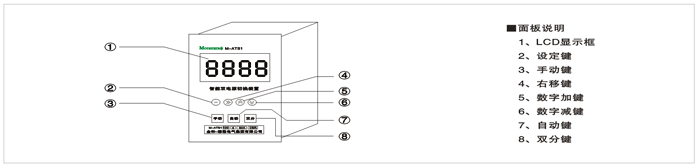

智能控制器面板說明
  a.NA、NB、NC為常用電源指示；點亮表示正常，閑表示欠壓或斷相；RA、RB=RC為備用電源。
  b.按自動鍵可選擇自復或不自復功能。按雙分鍵可使負載從常用或備用電源脫開。
  c.當系統出故障時，OA閃動、報警閃動，同時發現報警聲音，點按一下按鍵可終止報警若仍然有故障則30秒后又報警。
