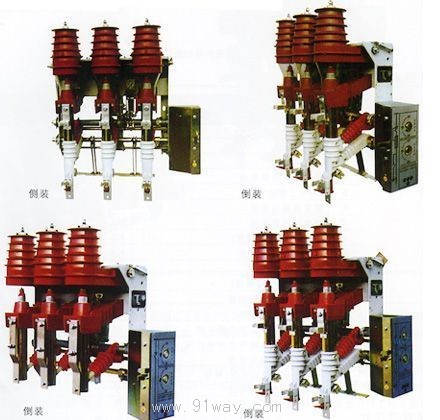

FKN12-12系列戶內高壓負荷開關產品詳細說明：

概述

FN12-12D/630-20型戶內交流高壓負荷開關（以下簡稱FN12-12D負荷開關）是額定電壓為12KV，額定頻率為50Hz的三相高壓開關設備，用于分合負荷電流，閉環電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短路電流。

FN12-12D.R/100-31.5型戶內交流高壓負荷開關——熔斷器組合電器（以下簡稱FN12-12D.R組合電器）是FN12-12D負荷開關開斷與S□LAJ-12（XRNT □-12）高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以可靠開斷直至短路電流的任何電流：負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何過電流，同時熔斷器通過其撞擊器使負荷開關分閘。

正常工作環境
1、周圍空氣溫度：上限+40 ℃，下限-25 ℃ 。
2、海拔高度為1000m及以下。
3、相對濕度：月平均值不大于90%，日平均值不大于95%。
4、周圍空氣應不受腐蝕性或可燃?xì)怏w及水蒸氣體等明顯污染。
5、無經常性劇烈運動。
6、耐污穢等級：Ⅱ級。
如使用條件超過上述規定，由用戶與制造廠商協商確定。

FKN12-12系列戶內高壓負荷開關技術參數性能

序號	項目	單位	FN12-12D/630-20	FN12-12D.R/100-31.5
1	額定電壓	kV	12
2	額定頻率	Hz	50
3	額定電流	A	630	100
4	雷電沖擊耐受電壓	kV	對地及相間75，隔離斷85
5	1min工頻耐受電壓	kV	對地及相間42，隔離斷48
6	額定熱穩定電流	kA	20（4S）
7	額定動穩定電流	kA	50
8	額定關合電流（峰值）	kA	50
9	額定短路開斷電流	kA		31.5
10	額定轉移電流	kA		1.5
11	最大開斷電流（參考值）	kA	1.8
12	開斷空載變壓器容量	Kva	1250
13	額定電纜充電電流	A	10
14	額定有功負載電流開斷次數	次	>100
15	撞擊器觸發負載開關分閘時間	S		>0.06
16	接地開關熱穩定電流	kA	20（2S）	20（2S）
17	接地開關熱穩定電流（峰值）	kA	50	50
18	電動機操作電源電壓	V	AC220、DC48

·機械特征參數

序號	項目	單位	FN12-12D/630-20	FN12-12D.R/100-31.5
1	輔助觸頭開距	mm	>155
2	三相分、合閘同期性	ms	<3
3	剛分速度	m/s	>2.8	2.80+0.4
4	剛合速度	m/s	>3.8
5	接地開關斷口距離	mm	145 ± 5
6	主回路電阻	μΩ	<120	<300
7	最大操作力距	N.m	<160	<180

·FKN12-12系列戶內高壓負荷開關主要技術參數

序號	型    號		熔斷額定電流（A）	配用變壓器容量（kVA）
	英國型號	國標型號
1	SDLAJ-12	XPNT□-12	16	100，125，160
2			20	200
3			25	250
4			31.5	315
5			40	400
6	SFLAJ-12		50	500
7			63	630，800
8			80	1000
9	SSLAJ-12		100	1250
10	SKLAJ-12		125	1600

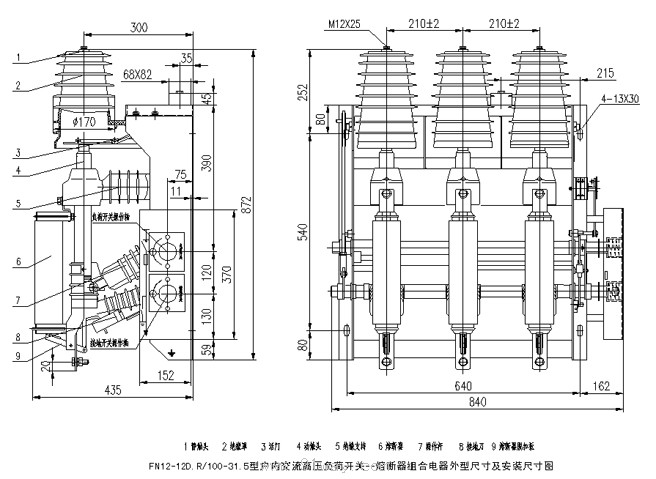

·FKN12-12系列戶內高壓負荷開關外形及安裝尺寸圖
