適用范圍與用途

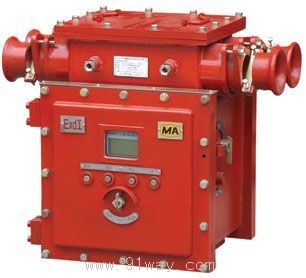

XBD2系列礦用隔爆型移動變電站用低壓保護箱，適用于煤礦井下和其它周圍介質中含有爆炸性氣體(甲烷混合物)的環境中，作為變壓器容量為315kVA-1600kVA的移動變電站低壓側配套裝置，與BGP2-YZ系列移動變電站用高壓真空配電裝置配合，共同組成低壓側故障分?jǐn)喔邏旱睦硐胄鸵苿?dòng)變電站系統。在交流50Hz，電壓至1140V，電流至1000A的供電系統中，可實現漏電、漏電閉鎖、短路、過載、欠壓、斷相與不平衡等保護功能。本保護箱選用技術先進的智能化綜合保護裝置，保護精度高，反應速度快，并采用漢字字符液晶顯示器，配合菜單式人機交互界面，操作直觀簡便，顯示信息豐富。

XBD2系列礦用隔爆型移動變電站用低壓保護箱按GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》和GB8286-1996《礦用隔爆型移動變電站》等有關標準設計、制造。

型號含義

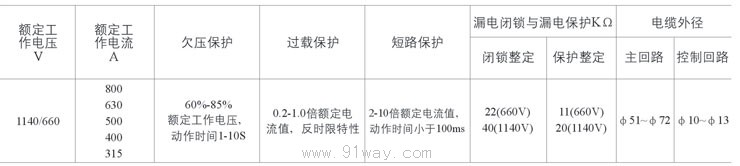

技術參數

結構概述
1、保護箱由隔爆外殼與殼內的機芯組成。通過腔體上的后法蘭用螺栓與干式變壓器低壓接線盒法蘭連接成一體。
2、隔爆外殼由主腔體、前門、接線腔等主要部分組成。主腔體與前門以螺栓聯接，二者之間設有機械聯鎖，保證只有在電源開關處于分?jǐn)酄顟B(tài)、內部控制電路均不帶電的情況下才可打開前門；當前門打開后，電源開關不能進行分合操作。接線腔位于主腔上部，兩側各有兩個主線路進出線口，前部有兩個控制線路進出線口。
3、主腔內主要裝有控制本體、母線式穿心電流互感器、電源開關、試驗按鈕等，內部主回路采用硬母線聯接。前門上主要裝有智能保護器、菜單控制按鈕、液晶顯示屏、試驗轉換開關等。
