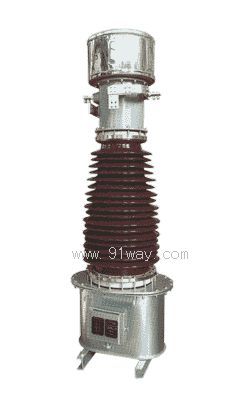

LCWB6-110(W2),LCWB6-110GYW2系列電流互感器產品詳細說明：

LCWB6-110(W2),LCWB6-110GYW2系列電流互感器為油箱瓷套式電容型絕緣U字型結構。一次線圈采用傳統的U字型結構，具有良好的游離特性及熱擊穿穩定性。
電容型結構由于電平的調節作用，電壓分布比較均勻。

LCWB6-110(W2),LCWB6-110GYW2系列電流互感器主要技術數據:

1、額定一次電流：2×50、2×75、2×100、2×150、2×200、2×300、2×400、2×500、2×600（2×300）、2×750（2×400）和2×1000（2×500）A之一。
2、額定二次電流：5A或1A。
3、額定頻率：50Hz。
4、準確級組合：p/p/p0.5級。
5、額定輸出。
5.1 額定電流為2×50—2×1000/5A者，0.5級和P級的額定輸出：50VA。
5.2 額定電流為2×50—2×1000/1A者，0.5級和P級的額定輸出：30VA。
5.3 額定電流為2×600、2×750和2×1000/5A者，0.5級繞組抽頭（相應電流比為2×300、2×400和2×500/1A）的額定輸出：20VA。
6、0.5級的儀表保安系數（Fs）：Fs≤20。
7、P級10%倍數為15倍。
8、額定1秒熱穩定電流級動穩定電流不小于下表規定數值。

LCWB6-110(W2),LCWB6-110GYW2系列電流互感器

額定一次電流(A)	50-100	75-150	100-200	150-300	200-400	300-600
額定短時熱電流(KA)	5.3-10.6	7.9-15.8	10.5-21	15.8-31.5	21-42	31.5-45
動穩定電流（KA）	13-26	20-40	27-54	40-80	54-108	80-115
