 用途

DS-30系列時間繼電器(以下簡稱繼電器)作為輔助元件用于各種保護及自動裝置中，使被控元件達到所需要的延時，在保護裝置中用以實現主保護與后備保護的選擇性配合。

2 DS-30系列時間繼電器結構和原理

2.1 本繼電器系一電磁鐵帶動一鐘表延時機構，電磁鐵可以由直流或交流電源供電，本系列中的交流時間繼電器其內部裝有橋式整流器，將電源整流后供給電磁鐵。每臺繼電器內均有兩付瞬時轉換觸點，一付延時主觸點(終止觸點)，根據不同的規格，可以安裝一付滑動延時觸點，其延時整定值，可以等于或小于延時主觸點的整定值；繼電器由其安裝及接線方式不同，同一機芯可以有二種結構形式，即A11K為嵌入式安裝；A11H為凸出安裝后接線，見《附錄》Ⅱ。繼電器蓋子上可以裝設拖針，以指示繼電器動作情況，(規格表中型號后帶有X的即為帶有拖針的規格)為便于維修，繼電器內部有插件，在取下蓋子后即可將繼電器部分抽出。
繼電器沒有動作時，瞬動轉換觸點的閉觸點閉合，延時觸點斷開，拖針指零，當向電磁鐵供電后，電磁鐵吸合，瞬時轉換觸點進行瞬時切換，鐘表機構開始轉動，延時動觸點向閉合方向移動，同時帶動拖針轉動，根據延時觸點的整定滑動觸點及主觸點先后接通，主觸點接通后由于止檔限制機構的轉動，機構停止，繼電器將可長期停留在主觸點閉合的狀態下，當電源斷開后各觸點瞬時復歸至原來狀態，拖針留在該處，其指示值應符合主觸點整定值，(實際上拖針指示值應稍大于主觸點整定值，因為觸點在接通后仍可滑行一段距離，另外當電源在延時未完了時斷電，則拖針?biāo)�指示的時間完全等于動觸點所產生的延時，因而拖針可指示出繼電器的復歸時間，便于分析問題)拖針可以方便的在繼電器外部復歸，將蓋子上的旋鈕依順時針方向旋轉，首先拖針碰到動觸點而停止，繼續轉動旋鈕，使刻度盤上零位對準拖針為止。

2.2 繼電器的內部接線圖見圖1。
2.3 直流繼電器動作電壓不大于70％額定電壓，交流繼電器動作電壓不大于85％額定電壓，返回電壓不小于5％額定電壓。
2.4 繼電器延時的誤差：(指在20±5℃時10次動作中，最大與最小值之差)
DS-31，DS-31C，DS-35，DS-35C為0.06s。
DS-32，DS-32C，DS-36，DS-36C為0.125s。
DS-33，DS-33C，DS-37，DS-37C為0.25s。
DS-34，DS-34C，DS-38，DS-38C為0.5s。
2.5 繼電器線圈在額定電壓下的功率消耗
對于直流短時工作的：DS-31，DS-32，DS-33，DS-34不大于25W。

對于直流長時工作的：DS-31C，DS-32C，DS-33C，DS-34不大于15W。
對于交流短時工作的：DS-35，DS-36，DS-37，DS-38不大于20VA。
對于交流短時工作的：DS-35C，DS-36C，DS-37C，DS-38C不大于15VA。
2.6 熱穩定性
對于交直流短時工作的，線圈可承受110％額定電壓，歷時兩分鐘，其溫升不大于65K。
對于直流交流長時工作的，線圈(經附加電阻)可長期承受110％額定電壓，其溫升不大于65K。
2.7 繼電器各觸點斷開感性負載50W。(U不大于220V，I不大于1A，T小于5ms)。
2.8 繼電器觸點可長期閉合電流5A。
2.9 繼電器帶電部分對導磁體的絕緣強度可承受交流50Hz，2KV，歷時lmin而不擊穿。
2.10 繼電器可工作5000次而無機械損壞。
2.11 繼電器使用溫度范圍：-20～+40℃。

DS-31C/2 DS-32C/2 DS-33C/2 DS-34C/2 DS-35C/2 DS-36C/2 DS-37C/2 DS-38C/2

注：端子3、11為滑動觸點，端子4、12為終止觸點；不帶滑動觸點的繼電器。其內部接線同上。

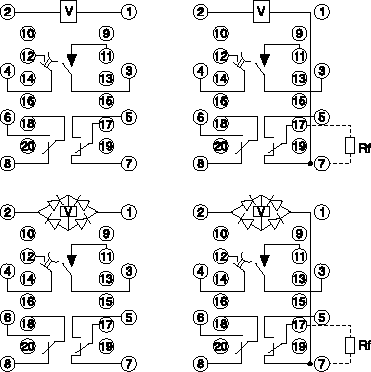

圖1 DS-30系列繼電器內部接線圖(背視)

3 技術數據
3.1 繼電器型號說明：
例：DS-31C／2 X A11K
其中：DS表示電磁式時間繼電器。
31-38為設計序號，并用其第二位數字同時表示延時范圍，及電源種類(1-4為四種延時范圍同時表示直流電源，5-8表示與1-4相同的延時范圍，但為交流電源)。
／2表示有滑動延時觸點。
／X表示有拖針。(見表1)

11K表示嵌入安裝，后接線
上例為：嵌入式，后接線延時為0.125-1.25s，長期工作，帶有滑動延時觸點及拖針的時間繼電器（型號不能表示電壓規格因而在訂貨時要注明額定電壓）。
3.2 線圈電阻值（見表2）

3.3 重量：1Kg。

4 使用和維護
4.1 使用者應注意繼電器額定工作方式，若將短時工作的繼電器用于線圈回路長期帶電的場合，則繼電器線圈必過熱而損壞。長期工作繼電器有外附電阻，在使用時應按附圖中Rf的位置接入。
4.2 繼電器應裝在與水平面垂直的屏板上，并且在投入運行前應使繼電器通電動作。以免由于各運動部位不能復歸至原位，而引起延時的誤差。
4.3 繼電器在維修時，其鐘表機構部分各另件應使用航空汽油清洗，之后在各可動部位(滑動接觸部位)點以活量4#航空儀表油，在由電磁直接帶動的凸輪與扇形齒板間涂以低溫脂。電磁部分，動鐵心及線圈管中應擦試清潔。

5 訂貨須知
5.1 產品型號、名稱；
5.2 額定電壓
5.3 數量。
附注：隨產品供給長期工作繼電器外的附電阻及安裝件。

DS-30系列時間繼電器
