PRW10,PRHW10系列戶外高壓跌落式熔斷器適用于交流50Hz，額定電壓為10kV～35kV 的戶外架空配電系統上，作為線路或電力變壓器的過載和短路保護用．個別產品還具有合、分負荷電流的功能．產品在正常動作或操作后．載熔件跌落，形成可見斷口，對維護檢修起到安全保證作用．

PRW10,PRHW10系列戶外高壓跌落式熔斷器正常使用條件

a ）周圍環境溫度不超過＋40℃，不低于-40℃；
b ）風壓不超過70OPa（相當于風速34m/s )
c ）海拔不超過1000m ;
d ）無嚴重污穢、化學腐蝕、易燃、易爆及劇烈振動的場所。

P R H W □-□□□/□

│││││ │││ │
│││││ │││ └─額定電流A
│││││ ││└── 羅馬數字Ⅰ或Ⅱ表示是改進型
│││││ │└─── F：合、分負荷電流功能 B ：避雷器組合
│││││ └──── 額定電壓
││││└──────設計序號
│││└───────戶外使用
││└────────硅橡膠絕緣子，無“H”，則為瓷絕緣子
│└─────────熔斷器
└──────────噴射式

產品特點
產品采用單端排氣結構，能保證從過載直至短路的故障電流的可靠開斷，同時能防止在開斷過程中，對熔斷器安裝部位上方的線路或設備的損害。
上觸座對載熔件的上觸頭施以正壓力，有效保證了導電接觸良好，開斷后載熔件可靠跌落。
特殊的接線端子結構能方便固定各種導線，使用一把扳手，單手即可完成接線操作。
專門設計的叉鉤能有效將載熔件導入合閘位置，同時也為使用攜帶式負荷切斷器提供了可能性。

PRW10,PRHW10系列戶外高壓跌落式熔斷器主要技術參數見表1

型號	額定電壓	額定電流		額定開斷電流	備注
	kV	熔斷器	配用熔絲

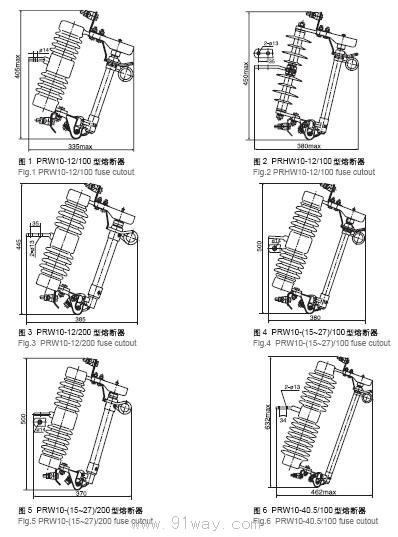

PRW10-12/100	12	100	6~100	8	圖1
PRHW10-12/100					圖2
PRW10-12/200		200	75~200	10~12.5	圖3
PRW10-（12-27）/100	15~27	100	6~100	8	圖4
PRW10-（12-27）/200		200	75~200	10~12.5	圖5
PRW10-40.5/100	40.5	100	6~100	6.3~8	圖6

PRW10,PRHW10系列戶外高壓跌落式熔斷器
