 產品名稱： PD系列船用配電箱
型號規格： PD系列船用配電箱
  放大圖片 放大圖片
產品類別： 常規產品 -- 特種電器 -- 船用配電箱
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
PD系列船用配電箱產品詳細說明：

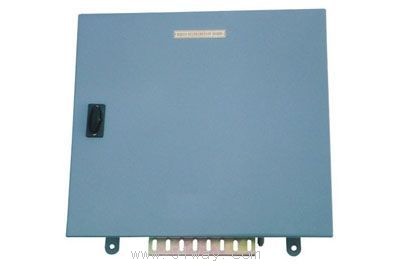

PD系列船用配電箱
PD系列船用配電箱選型說明及技術參數

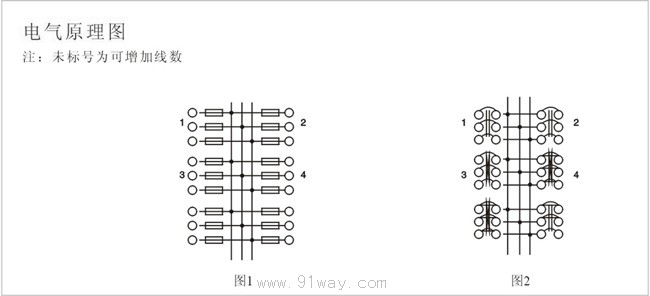

PD系列船用配電箱電氣原理圖

PD1 系列三相交流配電箱
電氣原理圖見圖1

序號 型號 TO-100BA
自動開關臺數		 TO-225BA
自動開關臺數		 自動開關容量
（A）		 L W H L1 W1
1 PD1-400/3 4   15、20、30

40、60、75

100

 570 370
150 400 420
2 PD1-600/3 6   570 450 150 400 500
3 PD1-800/3 8   570 550 150 400 600
4 PD1-1000/3 10   570 650 150 400 700
5 PD1-1200/3 12   570 750 150 400 800
6 PD1-020-3   2 125、150、175
200、225
7 PD1-040/3   4


PD2 系列單相交流配電箱
電氣原理圖見圖2

序號 型號 TO-100BA
自動開關臺數		 開關容量
（A）		 L W H L1 W1
1 PD2-004/2 4 10、15、20

30、40、50

470

 290 150 350 340
2 PD2-006/2 6 470 340 150 350 390
3 PD2-008/2 8 470 390 150 350 440
4 PD2-0010/2 10 470 440 150 350 490
5 PD2-0012/2 12 470 490 150 350 540
6 PD2-0014/2 14 470 540 150 350 590
7 PD2-0016/2 16 470 590 150 350 640
8 PD2-0018/2 18 470 640 150 350 690
9 PD2-0020/2 20 470 690 150 350 740

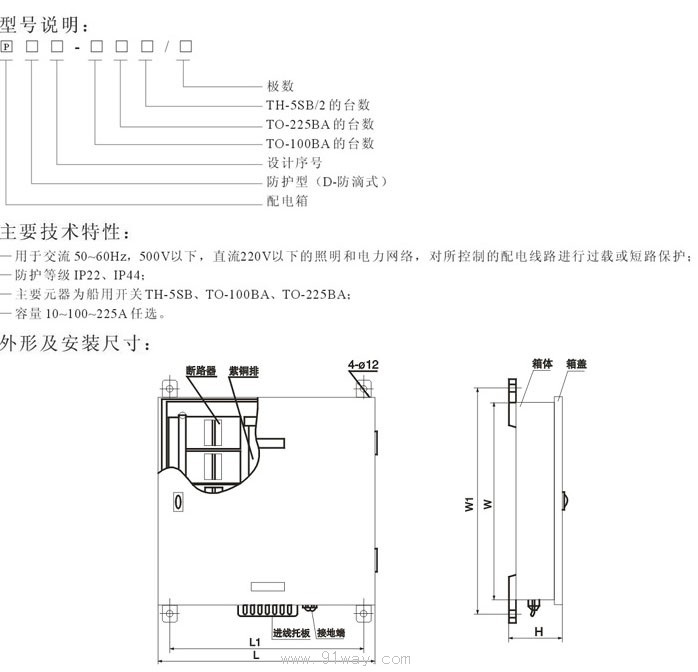

PD系列船用配電箱外形圖及安裝尺寸

PD系列船用配電箱
