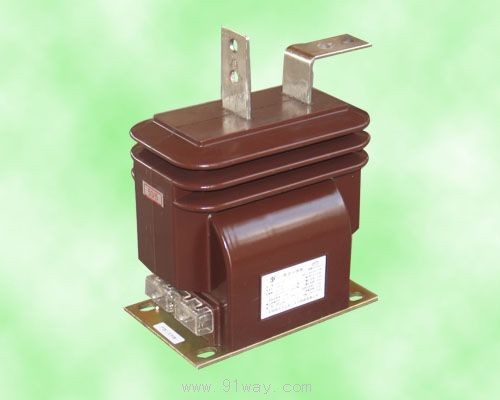

LZJC-10,LZJC1-10GY系列電流互感器產品詳細說明：

LZJC-10,LZJC1-10GY系列電流互感器用于額定頻率50、60Hz額定電壓為10kV及以下戶內裝置的交流線路中作電流、電能測量及繼電保護之用。
LZJC-10,LZJC1-10GY系列電流互感器是采用環氧樹脂澆注成形的全封閉免維護產品。

結構簡介
電流互感器一次線圈和二次線圈為鏈形結構,。計量級鐵芯采用超微晶合金，保護級鐵芯采用優質硅鋼片卷制，二次導線均勻繞制在鐵芯上。一次線圈采用優質軟質銅帶或玻璃絲漆包線卷制而成。

LZJC-10,LZJC1-10GY系列電流互感器
1、設備種類：戶內；
2、安裝地點的海拔不超過1500m；
3、環境溫度：-5—+40℃；
4、大氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和爆炸性介質。

LZJC-10,LZJC1-10GY系列電流互感器技術數據
1、產品符合IEC和GB1208-97《電流互感器》；
2、額定絕緣水平：12/42/75kV；
3、額定頻率：50、60Hz；
4、額定二次電流：1A、5A；
5、負荷功率因數：COSφ=0.8（滯后）；
6、產品允許在120%的額定電流下長期運行；
7、額定輸出及動熱穩定電流見產品銘牌。

型 號		LZJC -10
額定一次 電流(A)	額定二次電流 (A)	頻率 (Hz)	準確級 組合	準確級及相應的額定輸出(VA)			10P級準確限值系數	額定短時熱電流kA(有效值)/1 秒	額定動穩定電流kA(峰值)
				0.2	0.5	10P
5～400	5	50	0.2/10P 0.5/10P	10	10	15	15	80Iin	2.5Ith
500～800				10	10	15		40	80
1000～1500				10	15	20		50	125
型 號		LZJC-10A
額定一次 電流(A)	額定二次電流 (A)	頻率 (Hz)	準確級 組合	準確級及相應的額定輸出(VA)			10P級準確限值系數	額定短時熱電流kA(有效值)/1 秒	額定動穩定電流kA(峰值)
				0.2	0.5	10P
5～400	5	50	0.2/10P 0.5/10P	10	15	30	10	80Iin	2.5Ith
500～800				10	15	30		40	80
1000～1500				10	15	30		50	125

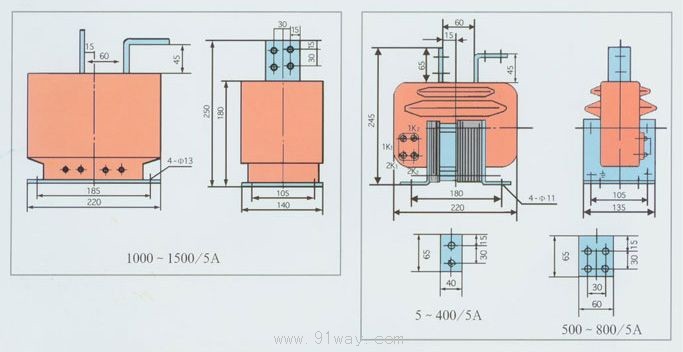

LZJC-10,LZJC1-10GY系列電流互感器
