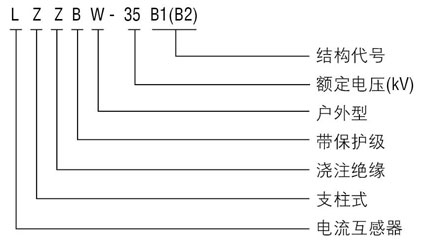

LZZBW-35B1(B2)系列電流互感器產品詳細說明：

一、概述
LZZBW-35B1(B2)系列電流互感器采用先進的戶外環氧樹脂澆注而成，并具有精度、動熱穩定高，耐污穢和潮濕，表面爬距大等特點。
LZZBW-35B2系列電流互感器適用于額定頻率50、60Hz額定電壓為35kV及以下戶外裝置的交流線路中作電流、電能測量及繼電保護之用。

二、結構簡介
LZZBW-35B1(B2)系列電流互感器一次線圈和二次線圈為鏈形結構,計量級鐵芯采用超微晶合金，保護級鐵芯采用優質硅鋼片卷制，二次導線均勻繞制在鐵芯上。一次線圈采用優質軟質銅帶或玻璃絲漆包線卷制而成。
三、適用條件（若要訂產品適用范圍超出下列范圍可與我協商后確定）
1、設備種類：戶外；
2、安裝地點的海拔不超過3000m；
3、環境溫度：-40—+40℃；
4、污穢等級：Ⅲ級
5、大氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和爆炸性介質。
四、技術數據（若要訂產品技術數據超出下列范圍可與我協商后確定）
1、產品符合IEC和GB1208-97《電流互感器》；
2、額定絕緣水平：40.5/95/200kV；
3、額定頻率：50、60Hz；
4、額定二次電流：1A、5A；
5、負荷功率因數：COSφ=0.8（滯后）；
6、產品允許在120%的額定電流下長期運行；

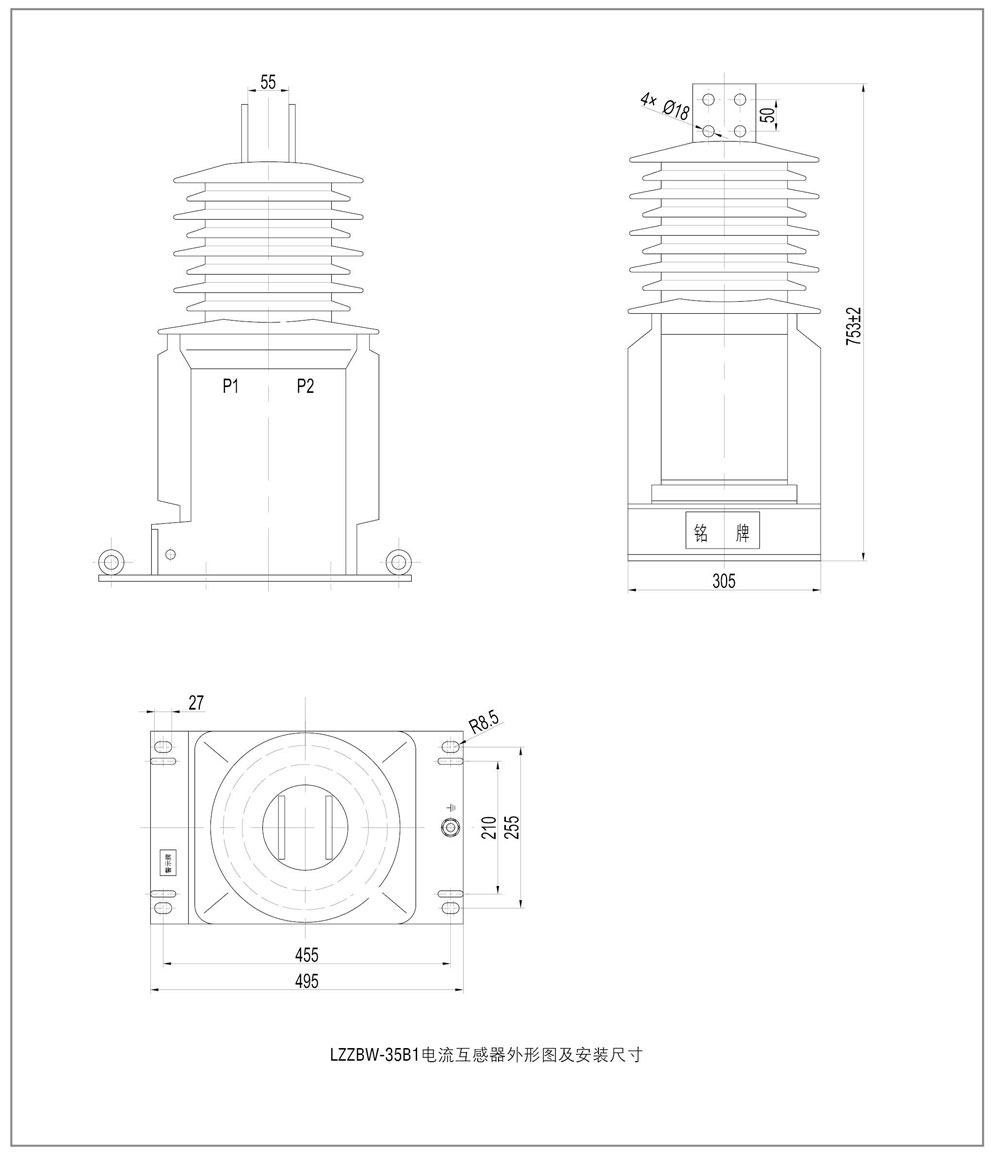

LZZBW-35B1電流互感器技術參數表

產品型號	額定一次電流 (A)	準確級組合	額定輸出 (VA)	額定短時熱電流 (kA/s)	額定動穩定電流 (kA/s)
LZZBW-35B1	20	0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15	15/40 20/40 15/30 20/30	3/1	7.5
	30			4.5/1	11.25
	40			6/1	15
	50			7.5/1	18.75
	75			11.25/1	28
	100			15/1	37.5
	150			22.5/1	57
	200			31.5/1	80
	300			31.5/4
	400	0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15	15/40 20/40 15/30 20/30	31.5/4	80
	500
	600
	750
	800	0.2/10P10 0.2/10P15 0.5/10P10 0.5/10P15	30/50 20/40 50/50 50/40
	1000
	1200
	1250
	1500	0.2/10P10 0.2/10P15 0.5/10P10 0.5/10P15	50/50	40/4	100
	2000
	2500

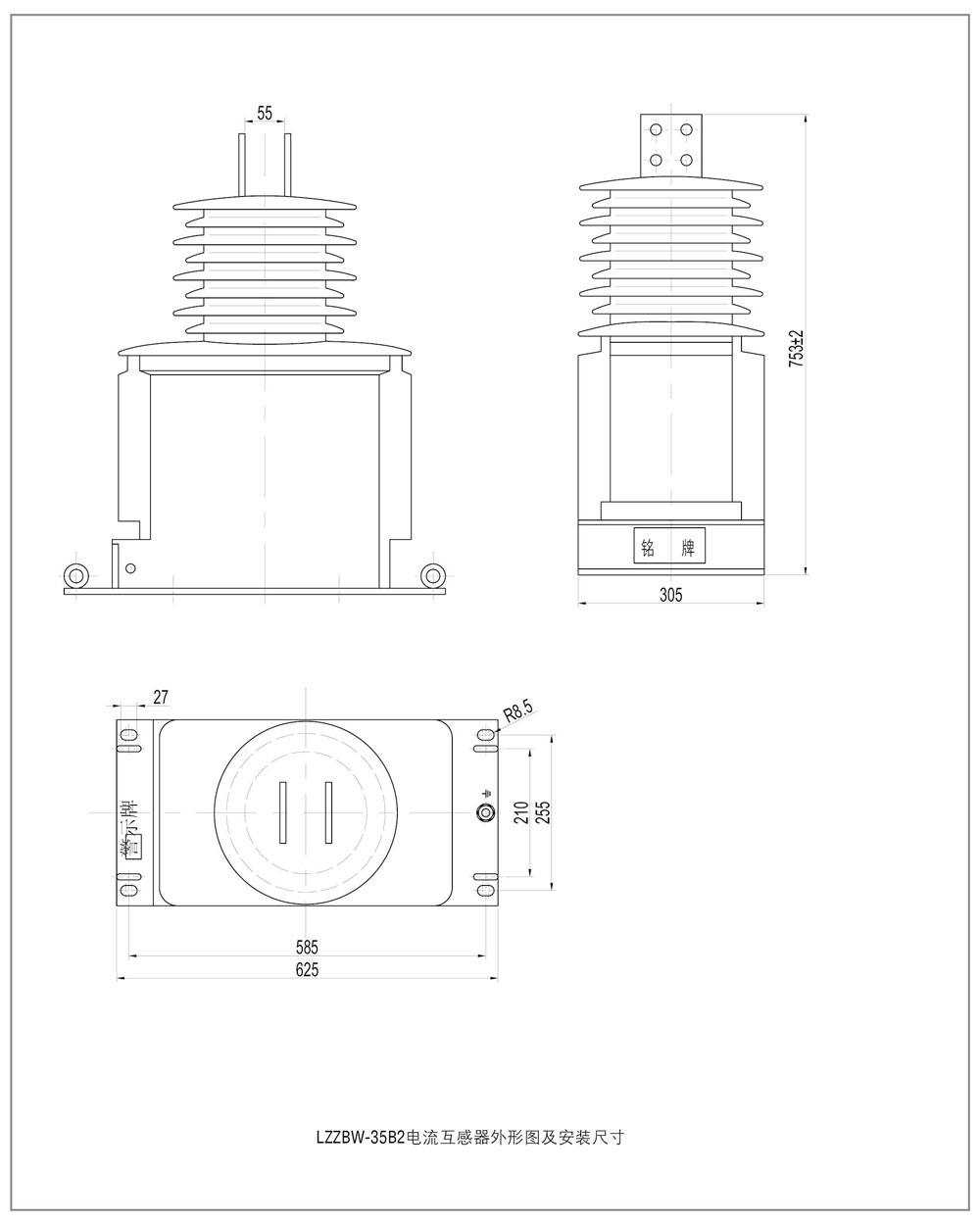

LZZBW-35B2電流互感器技術參數表

產品型號	額定一次電流 (A)	準確級組合	額定輸出 (VA)	額定短時熱電流 (kA/s)	額定動穩定電流 (kA/s)
LZZBW-35B2	20	0.2/0.5/10P10/10P10 0.2/0.5/10P15/10P15	15/20/40/10 15/20/30/30	3/1	7.5
	30			4.5/1	11.25
	40			6/1	15
	50			7.5/1	18.75
	75			11.25/1	28
	100			15/1	37.5
	150			22.5/1	57
	200			31.5/2	80
	300			31.5/4
	400
	500
	600
	750
	800
	1000	0.2/0.5/10P 10/10P10 0.2/0.5/10P 15/10P15	30/50/50/50 30/50/40/40	31.5/4	80
	1200
	1250
	1500	0.2/0.5/10P 10/10P10 0.2/0.5/10P 15/10P15	50/50/50/50	40/4	100
	2000
	2500

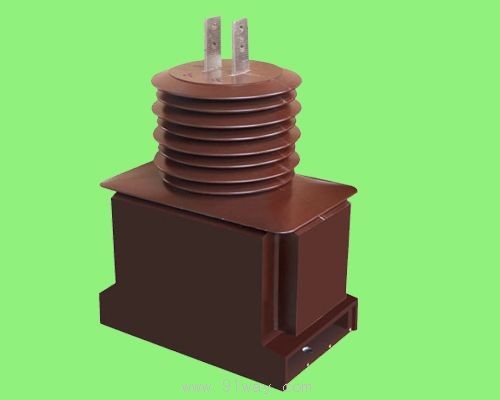

LZZBW-35B1(B2)系列電流互感器
