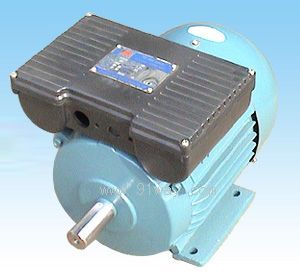

YL系列雙值電容單相異步電動機產品詳細說明：

YL系列異步電動機是一種電容起動、電容運轉的單相異步電動機。具有體積小、容量、大起動力矩大、功率因數和效率高、安全可靠、維修方便，與三相異步電動機具有同機座號、同容量的特點。
YL系列電動機的額定頻率為50HZ，額定電壓為220V。
本系列電動機為全封閉外扇冷式結構，絕緣等級為B級，外殼防護等級為IP44，冷卻方法為IC0141。
安裝尺寸符合IEC國際標準，安裝方式有IMB3，IMB5，IMB35。

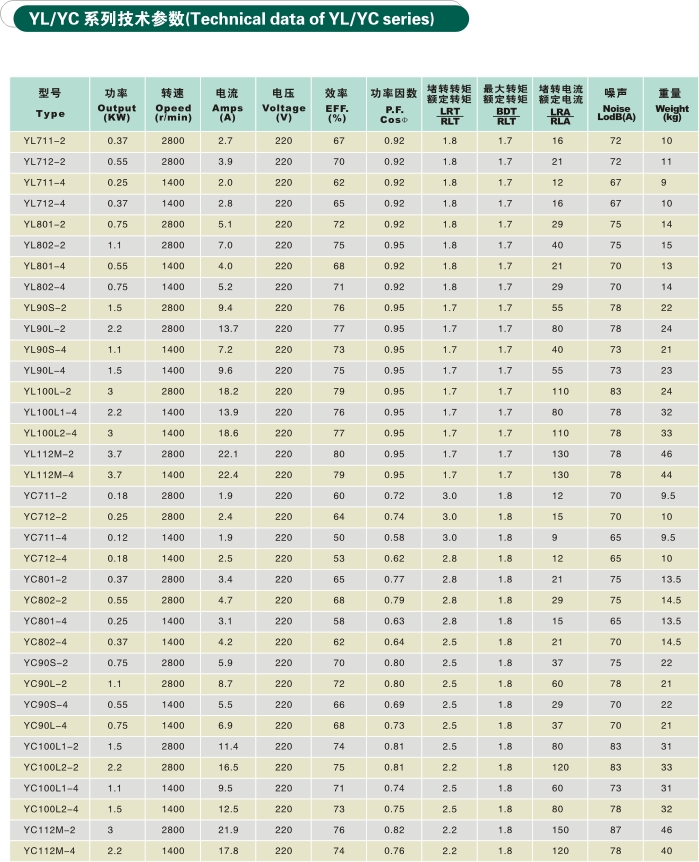

YL系列雙值電容單相異步電動機技術數據

型 號	功 率(W)	型 號	功 率(W)
YL7114	250	YL90L-4	1500
YL7124	370	YL100L1-4	2200
YL7112	370	YL100L2-4	3000
YL7122	550	YL100L1-2	3000
YL8012	750	YL112M-4	3700
00YL8022	1100	YL112M-2	3700
YL8014	550	YL132S-4	5500
YL8024	750	YL132M-4	7500
YL90S-2	1500	YL132S1-2	5500
YL90L-2	2200	YL132S2-2	7500
YL90S-4	1100

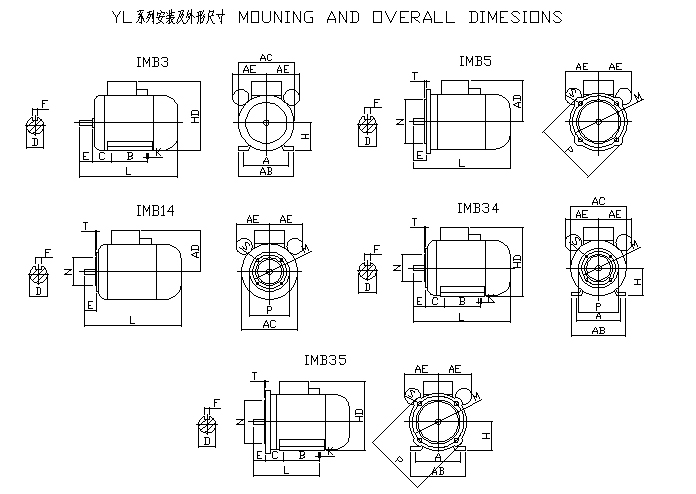

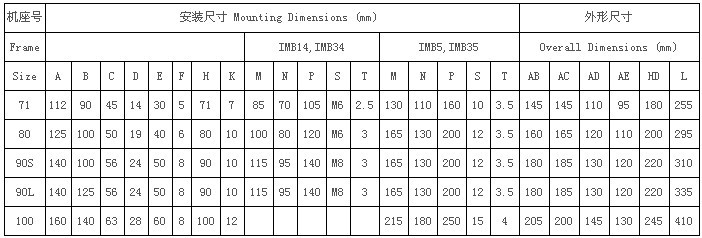

外形及安裝尺寸

機座號 Frame size	安裝尺寸 Mounting Dimensions(mm)															外形尺寸Outline dimensions
	A	B	C	D	E	F	G	H	K	M	N	P	R	S	T	AB	AE	AD	HD	L
80	125	100	50	19	40	6	15-.5	80	10	165	130	200	0	12	3.5	165	220	150	210	355
90S	140	100	56	24	50	8	20	90	10	165	130	200	0	12	3.5	180	240	160	250	380
90L	140	125	56	24	50	8	20	90	10	265	130	200	0	12	3.5	180	240	160	250	405

型號 Type	輸出功率 Output (W)	電壓 Voltage (V)	電流 Current (A)	轉速 Speet (r/min)	效率 Efficiency (%)	功率因數 Power Factor	堵轉轉矩 額定轉矩 （倍）	最大轉矩 額定轉矩 （倍）	堵轉電流 （A）
YL7112	370	220	2.75	2800	67	0．92	≥1．8	≥1．7	≤16
YL7122	550	220	3.90	2800	70	0．92	≥1．8	≥1．7	≤21
YL8012	750	220	5.20	2800	72	0．92	≥1．8	≥1．7	≤29
YL8022	1100	220	7.10	2800	75	0．95	≥1．8	≥1．7	≤40
YL90S2	1500	220	9.50	2800	76	0．95	≥1．7	≥1．7	≤55
YL90L2	2200	220	13.75	2800	77	0．95	≥1．7	≥1．7	≤80
YL7114	250	220	2.00	1400	62	0．92	≥1．8	≥1．7	≤12
YL7124	370	220	2.85	1400	65	0．92	≥1．8	≥1．7	≤16
YL8014	550	220	4.00	1400	68	0．92	≥1．8	≥1．7	≤21
YL8024	750	220	5.30	1400	71	0．92	≥1．8	≥1．7	≤29
YL90S4	1100	220	7.25	1400	73	0．95	≥1．7	≥1．7	≤40
YL90L4	1500	220	9.65	1400	75	0．95	≥1．7	≥1．7	≤55
YL8016	250	220	2.80	910	55	0．75	≥1．6	≥1．6	≤15
YL8026	370	220	3.75	910	58	0．78	≥1．6	≥1．6	≤19

機座號	B5 安 裝 尺 寸 及 公 差																			外 形 尺 寸
	D		E		F		G		M	N		P	R"		S			T		AC	AD	AE	L
	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	位置度 公差	基本 尺寸	極限 偏差
63	14	+0.008	23	±0.31	4	0 -0.03	8.5	0 -0.1	115	95	+0.013 -0.009	140	0	±1.5	10	+0.36 0	Ø1.0	3	0 -0.120	130	100	-	250
71	14	+0.008 -0.003	30		5	0 -0.03	11		130	110		160			10	+0.36 0		3.5		140	100	160	250
80	19	+0.009 -0.004	40		6	0 -0.03	15.5		165	130	+0.014 -0.011	200			12	+ 0.43 0				155	110	200	290
90S	24		50		8	0 -0.036	20	0 -0.2				200								175	120	220	300
90L	24		50									200								175	120	220	325
100L	28		60	±0.37			24		215	180		250		±2.0	15		Ø1.5	4		220	180	140	430

機座號	B34 安 裝 尺 寸 及 公 差																			外 形 尺 寸
	A	A/2"		B	C		D		E		F		G		H		K			AB	AC	AD	AE	HD	L
	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	位置度 公差
63	100	50	±0.25	80	40	±1.5	11	+0.008 -0.003	23	±0.31	4	0 0.03	8.5	0 -0.1	63	0 -0.5	7	+0.36 0	Ø0.5	130	130	-	-	165	230
71	112	56		90	45		14		30		5		11		71					145	145	140	105	180	255
80	125	62.5	±0.50	100	50		19	+0.009 -0.004	40		6	0 -0.036	15.5	0 -0.20	80		10		Ø1.0	160	165	150	120	200	295
90S	140	70			56		24		50		8		20		90					180	185	160	130	240	370
90L				125																					400
100L	160	80		140	63	±2.0	28		60	±0.370			24		100		12	+0.430 0		205	220	180	140	260	430
