1.3用途

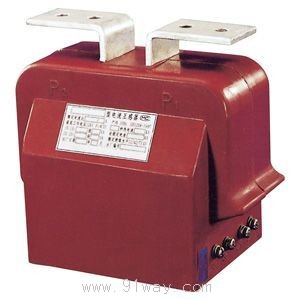

LZZBJ-10及LZZB-10型電流互感器是戶內，環氧樹脂澆注，全工況型產品，已裝于VE-10型中置式開關柜也適用于其它開關柜中，額定頻率為50Hz額定電壓為10KV及以下的電力系統中作電流、電能測量和繼電保護用
1.4 結構簡介：本型號互感器采用環氧樹脂全封閉澆注成型。體積小，重量輕，適宜于任何位置，任何方向安裝，底部有四個M10螺孔供安裝使用。

LZZB-10,LZZBJ-10型電流互感器的鐵芯用優質冷軋硅鋼片繞成環形，并經嚴格的熱處理。二次線圈由測量級和保護級兩個繞組組成。

LZZB-10,LZZBJ-10型電流互感器僅適用于戶內安裝，其安裝地點應符合下列規定：

2.1 環境溫度：最高+40℃，最低-10℃，日平均氣溫不超過+30℃；
2.2 海拔高度：不超過1000M；
2.3 大氣條件：空氣相對濕度為100（20℃），大氣中無嚴重影響互感器的氣體、蒸汽、灰塵及腐蝕性或爆炸性介質；
2.4 本系列產品為加強絕緣（全工況）型，可在潮濕、凝露及II級污穢條件下運行（單獨II級污穢條件下海拔不超過3000M）。

3.1 最高工作電壓：12KV
3.2 額定頻率：50Hz
3.3 額定一次電流：5~1250A
3.4 額定二次電流：5A
3.5 級次組合：0.5/10P、0.2/10P

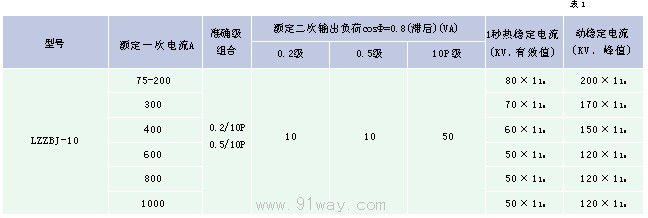

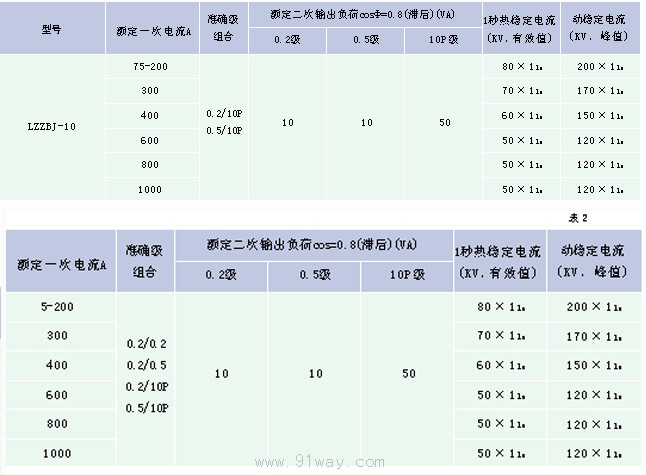

3.6 互感器的1秒額定短時熱電流、額定動穩定電流及額定負荷見表1及見表2。

4.1 安裝

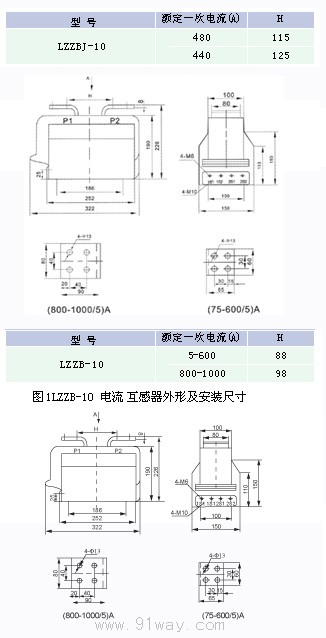

外形及安裝尺寸見圖1及圖2。產品底部有四個M10螺孔，用于固定產品在安裝過程中，不能損壞澆注體表面，應防止一次端子受機械力彎曲，接線時應擦去接觸面上的防護油，以保證接觸良好。
4.2 使用
使用前檢查二次繞組接線，當一次電流從P1流向P2時，二次電流分別從1S1、2S1經外接負荷流向1S2、2S2運行中應注意二次繞組不得開路，否則會在二次端子產生危險的高電壓。
3維護
本產品的澆注體無需特別維護，只需定期清除澆注體表面所積存的灰塵。
