 產品名稱： SN10型高壓少油斷路器
型號規格： SN10型高壓少油斷路器
  放大圖片 放大圖片
產品類別： 常規產品 -- 高壓電器 -- 少油斷路器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
SN10型高壓少油斷路器產品詳細說明：

SN10-10（C）、SN10-35（KV）系列戶內高壓少油斷路器是漿充50Hz三相交流系統中的戶內開關設備，可供工礦企業、發電廠及變電站保護和控制之用。

SN10型高壓少油斷路器主要技術參數

序 號 名  稱 單 位 數  值
SN10-10 I（C）/630-16 SN10-10 I/
1000-16		 SN10-10 II
（C）1000-31.5		 SN10-10 III
(C)/1250-40		 SN10-10 III
(C)/2000-40		 SN10-10 III
(C)/3000-40
1 額定電壓 KV 10
2 最高電壓 11.5
3 額定絕緣水平 雷電沖擊耐壓(全波) 75
工頻耐壓1min 42
4 額定電流 A 630 1000 1000 1250 2000 3000
5 額定短路開斷電流 6KV
10KV		 KA 20 31.5 40(分-180S-合分-180S-合分)

31.5(分-0.5S-合分-180S-合分)
16
6 額定操作順序   分-0.5S-合分-180S-合分
7 額定短路關合電流(峰值) KA 40;50* 80
8 額定峰值關合電流 40;50* 80
9 額定短路耐受電流 16;20* 31.5
10 額定短時持續時間 S 4 2 4
11 合閘時間 電磁機構
彈簧機構		 不大于 0.2
0.15
12 分閘時間 當電 最低   0.1 0.1
電壓 額定 0.06 0.06 0.07(主筒)
源力 最高 0.06 0.03 0.07(主筒)
13 重量 斷路器本體(無油)油(三相) 100 120 140 170 190
6 8 9 13
14 所配機構型號 電磁機構   CD10 I CD10 I CD10 III
彈簧機構   CT8 I CTB II



如額定開斷電流為20KA(6KA以下),則額定短路關合電流,額定峰值耐受電流為50KA,額定短時耐受電流為20KA

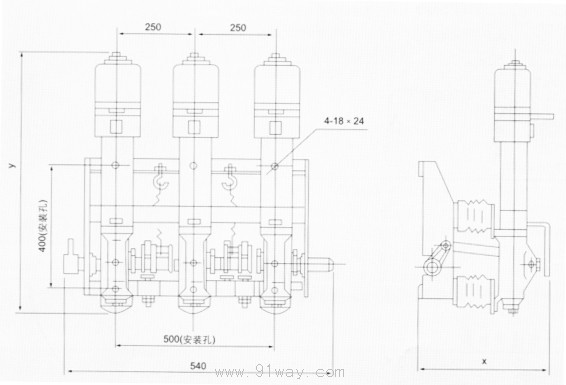

SN10型高壓少油斷路器外型安裝尺寸

SN10型高壓少油斷路器安裝尺寸圖

SN10型高壓少油斷路器

SN10型高壓少油斷路器
