產品名稱：

2AT系列兩爪強力后拉固鎖式動力夾頭

型號規格：

放大圖片

產品類別：

常規產品 -- 五金工具 -- 卡盤

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

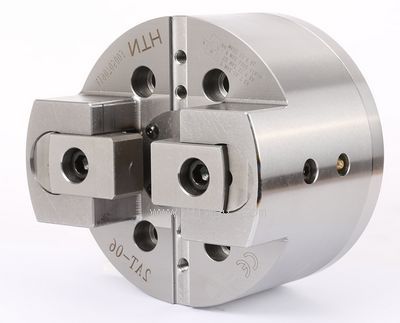

（點擊小圖查看大圖）

2AT系列兩爪強力后拉固鎖式動力夾頭產品詳細說明：

2AT系列兩爪強力后拉固鎖式動力夾頭

1. 可同時將工件作徑向夾持與軸向后拉，使工件緊貼定位基準面不上浮。
2. 可配合氣密檢測，進行軸向位置確認，適合對長度的進行高精度加工。
3. 此夾頭為圓柱滑動結構及高剛性硬化處理的本體，并經過軸孔精搪，確保高夾持精度與耐用度，適合使用于重切削的場合。

尺寸單位/Size Unit:mm

規格 Spec 型號 Model	楔心行程 Plunger stroke (mm)	爪行程直徑 Jaw stroke (Dia) (mm)	最大夾持直徑 Max clamping dia (mm)	最小夾持直徑 Min clamping dia (mm)	容許油壓缸推力 Max.D.B.Pull KN(kgf)
2AT-05A4	10	5.2	48	16	8.1(830)
2AT-06A5	15	7.8	60	22	16.7(1700)
2AT-08A5	20	10.3	90	32	23.7(2420)
2AT-08A6	20	10.3	90	32	23.7(2420)
2AT-10A6	20	10.3	120	45	34.3(3500)
2AT-10A8	20	10.3	120	45	34.3(3500)

規格 Spec 型號 Model	最大夾持力 Max clamping force KN(kgf)	最高轉速 Max RPM	慣性矩 I kg*m2	重量 Weight kg	適合油壓缸 Matched cylinders	最大使用壓力 Max.pressure Mpa(kgf/cm2)
2AT-05A4	25.0(2550)	6000	0.02	7.1	SLA-75/S-80	2.3(23)
2AT-06A5	52.4(5350)	6000	0.05	13.8	SLA-100/S-100	2.4(24)
2AT-08A5	74.5(7600)	5000	0.14	25.9	SLA-100/S-100	3.4(34)
2AT-08A6	74.5(7600)	5000	0.14	24	SLA-100/S-100	3.4(34)
2AT-10A6	107.8(11100)	4000	0.36	50	SLA-125/S-125	3.2(32)
2AT-10A8	107.8(11100)	4000	0.36	48.5	SLA-125/S-125	3.2(32)

規格 Spec 型號 Model	A	B	B1	C(H6)	D	D1	D2	E	E1	F	G max	G min	H
2AT-05A4	135	70	100	110	82.6	63.51	96	4	15	30	29	19	32
2AT-06A5	168	88	128	140	104.8	82.56	116	5	15	35	39	24	32
2AT-08A5	210	100	145	170	133.4	82.56	104.8	5	23	45	44	24	38
2AT-08A6	210	100	145	170	133.4	106.38	150	5	17	45	44	24	38
2AT-10A6	254	110	160	220	171.4	106.38	133.4	5	25	55	44	24	38
2AT-10A8	254	110	160	220	171.4	139.72	190	5	18	55	44	24	38

規格 Spec 型號 Model	J1	L1	L2 min	M1	M2	M3(Ad.)	M4	M5	N	P min	S	T	X
2AT-05A4	11	13	±5	M14	4-M10	4-M6	4-M5	2-M10	45	8	28	60	40
2AT-06A5	13	16	±7.5	M16	4-M10	4-M6	4-M5	2-M12	50	10	35	72	50
2AT-08A5	17	18	±10	M20	4-M12	4-M10	4-M6	2-M12	63	12.5	40	85	60
2AT-08A6	17	18	±10	M20	4-M12	4-M6	4-M6	2-M12	63	12.5	40	85	60
2AT-10A6	17	20	±10	M20	4-M16	4-M12	4-M6	2-M14	74	15	50	100	70
2AT-10A8	17	20	±10	M20	4-M16	4-M8	4-M6	2-M14	74	15	50	100	70

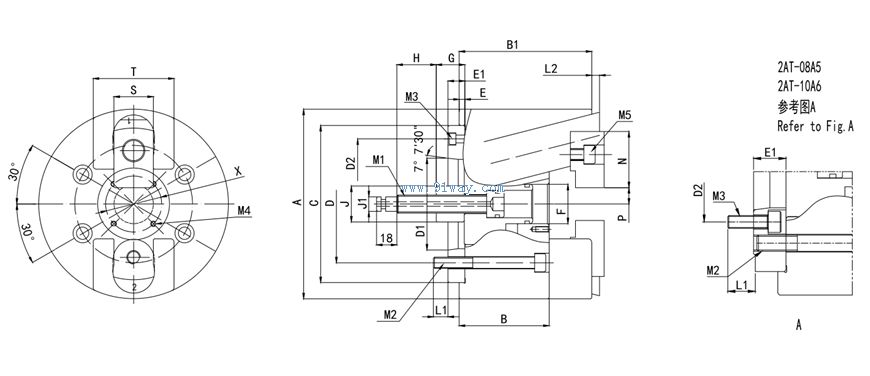

2AT系列兩爪強力后拉固鎖式動力夾頭（示意圖）
