產品名稱：

YE-75,100,150膜盒壓力表

型號規格：

放大圖片

產品類別：

常規產品 -- 儀器儀表 -- 壓力表

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

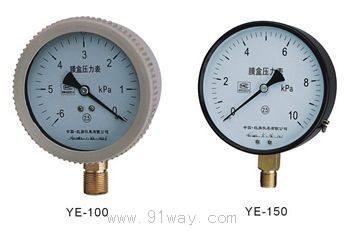

（點擊小圖查看大圖）

YE-75,100,150膜盒壓力表產品詳細說明：

YE-75、100、150膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。

YE-75膜盒壓力表具有體積小等特點，已批量出口日本等國家。

YE-75,100,150膜盒壓力表主要技術指標
標度范圍、精確度等級及重量

型號	標度范圍 kPa			精確度等級 基本誤差限±%	重量kg
	正壓	負壓	正負壓
YE-75 YE-100 YE-150	0～1.6 0～2.5 0～4 0～6* 0～10* 0～16* 0～25* 0～40*	-1.6～0 -2.5～0 -4～0 -6～0 -10～0 -16～0 -25～0 -40～0	-0.8～+0.8 -1.2～+1.2 -2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20	2.5	0.5

注：YE-75、100僅生產帶*規格
工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃，相對濕度不大于80%，并且周?chē)諝庵胁缓懈g儀表的有害氣體。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。

導(測)壓系統及外殼等主要零件的材質

零件名稱	材料牌號
接頭	黃銅 HPb59-1
膜盒	錫青銅 QSn6.5-0.1
齒輪傳動機構	銅 HPb59-1
表殼、罩殼	冷軋鋼板 20

□結構原理
儀表由測量系統(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。
儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。

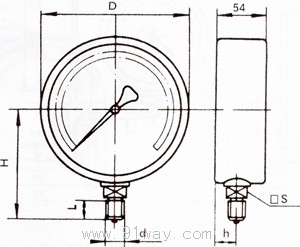

YE-75、100、150膜盒壓力表外形尺寸

YE-75,100,150膜盒壓力表外形尺寸

型號	D	H1	L	d	h	□S
YE-75	φ77	71	14	M16×1.5	14	□17
YE-100	φ100	90	20	M20×1.5	17	□22
YE-150	φ150	118	20	M20×1.5	17	□22

YE-75,100,150膜盒壓力表（示意圖）
