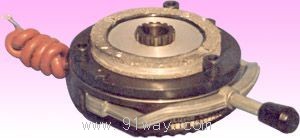

DLTZ4系列電磁失電制動器產品詳細說明：

DLTZ4系列電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器（以下簡稱制動器）。它主要與Y系列電動機配套成一種新型的YEJ系列電磁制動三相異步電動機。廣泛用于冶金、建筑、化工、食品、機
床、包裝等機械中，及在斷電時安全（防險）制動等場合，實現快速停車和準確定位。
    這種制動器具有結構緊湊、安裝方便、適應性廣、噪音低、工作頻率高、動作靈敏、制動可靠等優點，是一種理想的自動化控制執行元件。
該制動器在下列條件下能可靠地工作：
1 海拔高度不超過1000m；空氣相對濕度不大于90%；環境溫度最高40 ,最低溫度-15
2 周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體和塵埃。
3 制動器采用B級絕緣，電壓波動不超過+5%和-15的額定電壓，其工作方式為連續工作制，制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、齒輪套、手動釋放裝置、安裝螺釘?shù)攘慵�組成。當制動器線圈通電時，線圈產生磁場使銜鐵吸向磁軛，銜鐵與制動盤脫離（釋放）；當線圈斷電時，磁通消失，銜鐵被釋放，彈簧施壓于銜鐵，將制動盤上的摩擦片壓緊，從而產生制動力矩達到制動的目的。

技術參數

	05	08	15	30	40	80	150
配套YEJ電動機機座號	71	80	90	100	112	132	160
額定制動力矩(N.m)	4	8	16	32	60	80	150
勵磁功率20℃（W）	25	30	35	45	55	60	90
接通時間T1(ms)	63	87	110	140	152	165	214
斷開時間T2(ms)	55	72	95	120	130	140	180
最大工作氣隙δmax(mm)	0.8	1				1.2	1.5
勵磁電壓DC(V)	190
允許最高轉速n(rpm)	3000

注：可為用戶設計電壓為220V、99V、170V及其它電壓的制動器，絕緣等級可另設計為F級和H級

外形尺寸及安裝

	d1	d2	d3	d4	d5	d6	d	b1	b2	b3	b
DLTZ4-05	84	72	19	8	13	3*M4	11	40	35	88	4
DLTZ4-08	102	90	24	8	13	3*M5	15	46.5	41	106.5	5
DLTZ4-15	127	112	35	10	13	3*M6	20	55.5	48	132	6
DLTZ4-30	147	132	40	10	13	3*M6	25	63	55	152	8
DLTZ4-40	162	145	52	12	24	3*M8	30	73.5	64	168	8
DLTZ4-80	188	170	52	12	24	3*M8	35	80.5	71	194.5	10
DLTZ4-150	215	196	62	14	24	3*M8	45	96	83	226	14

DLTZ4系列電磁失電制動器

	h1	h2	h3	h4	h5	h	I	α	β	δ
DLTZ4-05	98	53	23	1.8	17	12.2	18	25゜	10゜	0.2
DLTZ4-08	111	62	23	2.5	18	16.4	20	25゜	8゜	0.3
DLTZ4-15	129	76	23	3.5	25	21.8	20	25゜	7゜	0.4
DLTZ4-30	139	86	23	3	22	28.8	25	25゜	7゜	0.4
DLTZ4-40	161	94	32	3	29	33.3	3	25゜	7゜	0.5
DLTZ4-80	186	110	32	3	25	38.3	30	25゜	7゜	0.5
DLTZ4-150	242	140	32	4	29	48.8	35	25゜	12゜	0.6

1.電機端蓋  2.空心螺栓  3.制動盤    4.銜鐵
  5.手動釋放  6.齒輪套   7.磁軛   8.安裝螺釘
  9.彈簧    10.調整螺母
