BG系列光纖緊固夾具產品詳細說明：

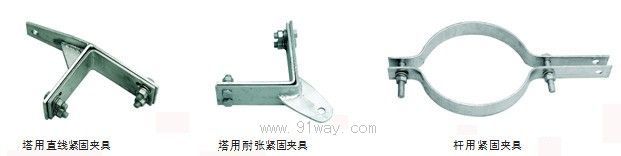

BG系列光纖緊固夾具

桿用緊固夾具（即光纜抱箍）
根據光纜掛點處桿型設計的系列桿用緊固夾具，實現耐張線夾及懸垂線夾與桿塔的聯接安裝。

BG系列光纖緊固夾具選用規格：

型 號 適用范圍 材 料 破壞荷重(kN)
BG 220 070 用于安裝位置Ф190-220的水泥桿 A3鋼 70
BG 250 070 用于安裝位置Ф221-250的水泥桿 A3鋼 70
BG 280 070 用于安裝位置Ф251-280的水泥桿 A3鋼 70
BG 310 070 用于安裝位置Ф281-310的水泥桿 A3鋼 70
BG 340 070 用于安裝位置Ф311-340的水泥桿 A3鋼 70
BG 370 070 用于安裝位置Ф341-370的水泥桿 A3鋼 70
BG 400 070 用于安裝位置Ф371-400的水泥桿 A3鋼 70

光纜塔用緊固夾具
根據光纜掛點處塔材尺寸設計的系列塔用緊固夾具，實現耐張線夾及懸垂線夾與鐵塔的聯接安裝。
選用規格：
塔型 型 號 適用范圍 材 料 破壞荷重(kN)
直 線 塔ZL- 080 070 用于光纜掛點位置主材尺寸≤80mm A3鋼 70
ZL- 100 070 用于光纜掛點位置主材尺寸81～100mm A3鋼 70
ZL- 125 070 用于光纜掛點位置主材尺寸101～125mm A3鋼 70
ZL- 145 070 用于光纜掛點位置主材尺寸126～145mm A3鋼 70
ZL 165 070 用于光纜掛點位置主材尺寸146～165mm A3鋼 70
ZL- 200 070 用于光纜掛點位置主材尺寸166～200mm A3鋼 70
轉 角 塔NL- 100 100 用于光纜掛點位置主材尺寸≤100mm A3鋼 100
NL- 125 100 用于光纜掛點位置主材尺寸101～125mm A3鋼 100
NL- 145 100 用于光纜掛點位置主材尺寸126～145mm A3鋼 100
NL- 165 100 用于光纜掛點位置主材尺寸146～165mm A3鋼 100
NL- 200 100 用于光纜掛點位置主材尺寸166～200mm A3鋼 100
