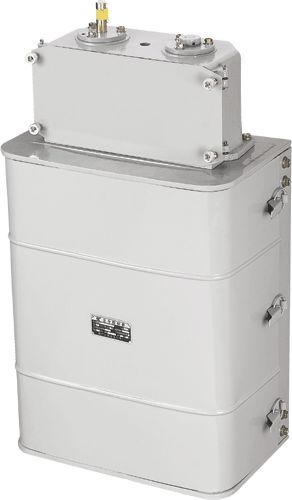

LK4系列主令控制器產品詳細說明：

用途
1、LK4系列主令控制器適用于交流50HZ電壓至380伏及直流電壓至220伏的電路中，為自動化傳動裝置中的控制原件。主令控制器可直接或經過減速器與操作機械聯接而主令控制器觸頭根據操作機構的行程或轉角按一定順序閉合或斷開。（也可借輔助電動機來驅動）。
1．1、主令控制器的基本原件有凸輪裝配與觸頭裝配。凸輪裝配由軸與輪盤組合而成。凸輪盤由兩個同樣的半圓塊所組成，每塊上開有十個孔及一條圓槽，兩孔間隔為18°。凸輪片上開有槽孔，可向固定螺栓左右各調動10°30′，因而受凸輪所控制的觸頭斷開與閉合的位置也可隨之調整。由于主令控制器觸頭斷弧能力及機構部分抗磨性的限制，凸輪盤的回轉度速度不得超過60轉/分。
1．2．每一凸輪盤作用一支電路，凸輪盤數相當于控制器的電路數。當主令控制器有較多的電路數時，則是有兩組凸輪裝配，動觸頭裝配與靜觸頭裝配。同時根據需要，主令控制器的凸輪裝配可以并聯回轉，即兩組凸輪裝配同時旋轉，也可串聯旋轉，即第一組的凸輪裝配和第二組凸輪裝配依次回轉。
1．3．按LK4系列主令控制器的外殼裝置可分為
1．3．1保護式主令控制器LK4-0LK-1
1．3．2防水式主令控制器LK4-6
1．4．按LK4系列主令控制器的是否減速可分為兩種：
1．4．1．LK4-024LK4-044LK4-055是不帶減速的主令控制器。
1．4．2．除1.4.1所列的LK4主令控制器,其它的LK4主令控制器均帶減速器.
1．5．LK4-148/3LK4-148/4LK4-168/3LK4-168/4LK4-188/4主令控制器具有兩組凸輪裝配，經過減速器與操作機構聯接，減速可以使兩組凸輪裝配并聯回轉或串聯回轉。
1．6．LK4-658型主令控制器為防水式，具有一組凸輪裝配、用裝于主令控制器殼上的蝸輪減速器與傳動軸相聯接。該主令控制器的觸頭系列稍有不同于其它的主令控制器，其5個電路中的2個電路可裝設滅弧裝置、因此上面的靜觸頭套以弧罩，由滅弧線圈建立磁場產生磁吹作用而達到滅弧作用。
技術數據
2．1主令控制器型號、電路數、放置方式、減速比見表1、表2

型號	總電路數	每一個軸上的凸輪盤數	凸輪裝配旋轉方式	減速器傳動比
LK4-024	2	2		——
LK4-044	4	4		——
LK4-054	6	6		——
LK4-028-1	2	2		1：30
LK4-028-2	2	2		1：5
LK4-048-1	4	4		1：30
LK4-048-2	4	4		1：5
LK4-058-1	6	6		1：30
LK4-058-2	6	6		1：5
LK4-148/3	8	4	串聯	1：16.65
LK4-148/4	8	4	并聯	1：1 1：20或1：36
LK4-168/3	16	8	串聯	1：16.65
LK4-168/4	16	8	并聯	1：1 1：20或1：36
LK4-188/3	24	12	串聯	1：16.65
LK4-188/4	24	12	并聯	1：1 1：20或1：36

型號	電路數		減速器傳動比
	無滅弧裝置	有滅弧裝置
LK4-658-1	5	0	1：1
LK4-658-4	3	2	1：30
LK4-658-5	5	0	1：30
LK4-658-6	5	0	1：5
LK4-658-7	3	2	1：5

2．2主令控制器觸頭的負荷與極限轉換能力見表3表3

電流類別	額定電壓（伏）	額定發熱電流（安）	接通能力	分?jǐn)嗄芰?/P>	功率數COSФ+0.05	時間常數7(秒)±15%	試驗次數
交流	380	10	100	10	0.4		50
直流	220 110	10	75	1.5 2		0.01	20

2.3主令控制器的操作頻率為1200轉/小時,但1分鐘接通次數不得超過60次.
2.4主令控制器按1200轉/小時,交流能承受20萬次接通和20萬次分?jǐn)?直流能承受10萬次接通10萬次分?jǐn)?(其中接通時間0.2~0.5秒).試驗后主令控制器觸頭仍能繼續工作.
2.5主令控制器在無電流通過時,能承受100萬次閉合和斷開,其觸頭及彈簧能承受30萬次閉合斷開.試驗后能繼續使用.

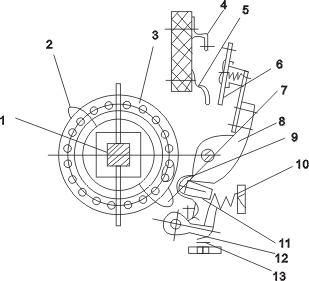

動作原理
3．1觸頭斷開，軸1上的凸輪盤3順時針?lè)较蛐�轉。
3．2閉合凸輪2移到滾子9處，壓于其上，而扭轉觸頭支持8觸橋6，跨接于靜觸頭4和5上，將電路接通。固定鎖扣12由彈簧13的作用頂在觸頭支持8的缺口，使3固定于閉合位置。
3．3凸輪盤3繼續旋轉。
3．4斷開凸輪7觸及滾子11壓于其上使固定鎖扣12轉動，因此將觸頭支持8釋放，后者由于彈簧10的作用而圍繞其軸迅速轉動，使電路分?jǐn)唷?
使用環境
4．1、LK4主令控制器適用于下列工作條件：
4．1．1海拔高度不超過1000米；
4．1．2周圍空氣溫度不高于+40℃及不低于-25℃（當溫度低于-15℃時應使用不凍結的潤滑油，當溫度低于-25℃至-40℃時，訂貨時應指明）。
4．1．3空氣相對濕度不大于80%；
4．1．4在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及塵埃（包括導電塵埃）；
4．1．5無顯著搖動和沖擊振動的地方。

LK4系列主令控制器外形及安裝尺寸

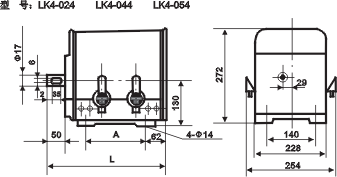

型號	尺寸（毫米） LA		鍵槽尺寸（毫米）寬×長	安裝孔個數-直徑	出軸直徑Ф毫米
LK4-024	255	80	6×35	4-Ф14	Ф17
LK4-044	357	182	6×35	4-Ф14	Ф17
LK4-054	459	284	6×35	4-Ф14	Ф17

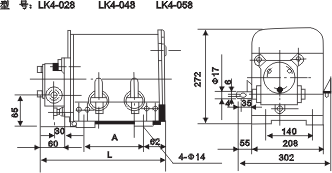

型號	尺寸（毫米）LA		出軸直徑Ф毫米	鍵槽尺寸（毫米）寬×長	安裝孔個數-直徑
LK4-028	255	80	Ф17	6×36	4-Ф14
LK4-048	357	182	Ф17	6×36	4-Ф14
LK4-058	459	284	Ф17	6×36	4-Ф14

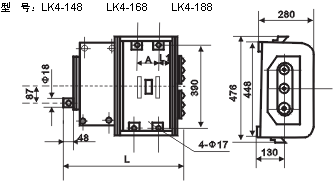

型號	出軸直徑Ф毫米	鍵槽尺寸（毫米）寬×長	安裝孔個數-直徑	L毫米	A毫米	L1毫米
LK4-148	Ф18	6×35	4-Ф17	555	105	117．5
LK4-168	Ф18	6×35	4-Ф17	837	343	139．5
LK4-188	Ф18	6×35	4-Ф17	1042	520	147．5

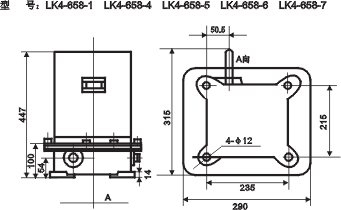

型號	出軸直徑	鍵槽尺寸	備注
LK4-658各型	Ф17	6×25

LK4系列主令控制器維修與保管

6．1控制器在使用過程中如發現接觸不良和燒傷現象可更換動靜觸頭。
6．2控制器的轉動部位定期加注潤滑油。
6．3控制器在運輸和保管過程中，不得受到雨雪侵襲，應儲存在空氣流通，相對濕度不大于80%（相當于+20℃±5℃）溫度不高于+40℃及不低于-25℃的倉庫中。
訂貨須知

7．1在無訂貨時必須注明
7．1．1主令控制器型號及名稱；對LK4-148/LK4-168/4LK4-188/4型尚須說明減速器的速比；
7．1．2一般型或濕熱型。
