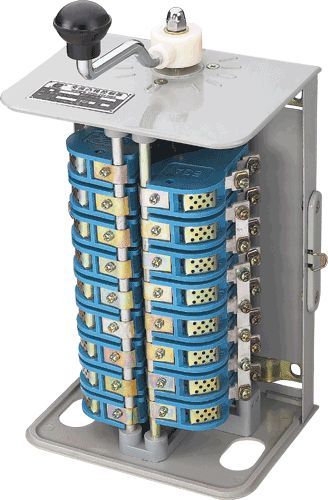

KTJ6系列交流凸輪控制器產品詳細說明：

KTJ6、KT12A系列交流凸輪控制用于交流50HZ電壓380V的電路中，主要作起重電動機的起動調速和換向之用。

技術數據及安裝尺寸

型號	額定電流（安培）	額定電壓（伏）	在通電待續率25%時，所控制的電動機最大功率（瓦）380伏	安裝尺寸（毫米）
KTJ6 KTJ12A -25/1	25	380	12．5	208×170
KTJ6 KTJ12A -25/2	25	380	2×6．3	283×170
KTJ6 KTJ12A -25/3	25	380	8	208×170
KTJ6 KTJ12A -60/1	60	380	32	208×170
KTJ6 KTJ12A -60/2	60	380	2×16	283×170
KTJ6 KTJ12A -60/3	60	380	2×25	223×170

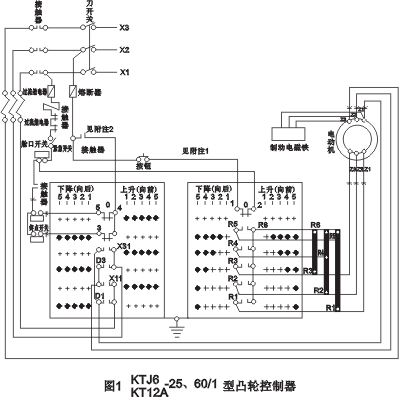

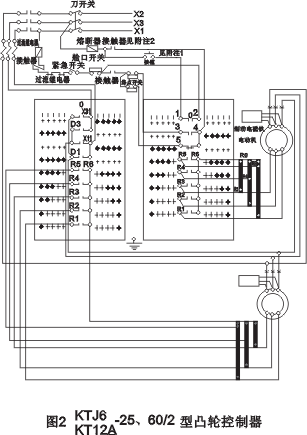

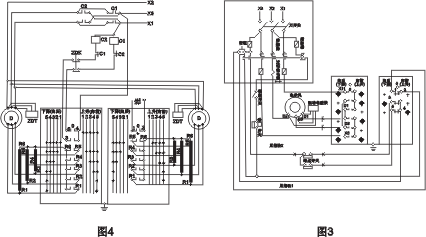

電氣原理圖

注：1在多電動機驅動系統中，其它控制器的觸頭“1”和“2”接到此線路內。
2、在多電動機驅動系統中，終點開關和其它控制器的觸頭“3”、“4”、“5”



注：1在多電動機驅動系統中，其它控制器的觸頭“1”和“2”接到此線路內。
2、在多電動機驅動系統中，終點開關和其它控制器的觸頭“3”、“4”、“5”

注：在多電動機驅動系統中，
其它控制器的觸頭“1”和“2”接到此線路內。注：1在多電動機驅動系統中，其它控制器的觸頭“1”和“2”接到此線路內。
2、在多電動機驅動系統中，終點開關和其它控制器的觸頭“3”、“4”、“5”接到線路內。

KTJ6系列交流凸輪控制器訂貨須知

在訂貨時必須注明：1、操作方式：（手輪或手柄）。2、控制器的型號及名稱
