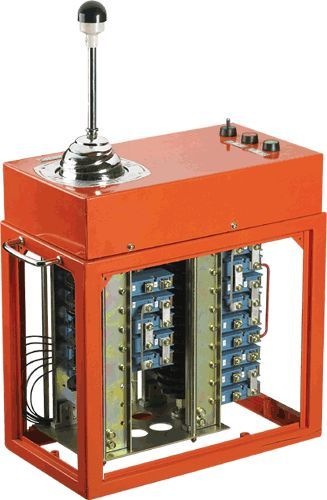

產品名稱： | TQK4系列聯動控制臺 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 主令控制器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
適用范圍
TQK4系列起重機聯動控制臺適用于交流50HZ，電壓至380伏的電力線路和控制線路�？刂破鹬剡\輸機械和類似條件的電氣設備中電動機的起動、調速、制動換向。同時可與PQS1~3；PQY1~4；PQZ等系列起重機控制屏及XQ1或XQD等起重機保護箱配合，以完成對電動機上述動作的控制，并可根據用戶要求制做成整體的旋轉式聯動臺。TQK4系列聯動臺可分別代替THQ1、TQA1、TQ1型號產品，使用性能相同。

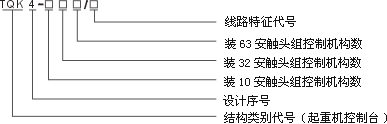

聯動臺型號含義：
聯動臺適用下列環境中：
海拔高度不超過2000米；
周圍介質溫度不超過+40℃，而在24小時周期內的平均溫度不超過+35℃。周圍溫度的下限是-25℃（訂貨時需注明）；
空氣相對濕度不超過90%（+20℃為±5℃）；
污染等級為3級；
安裝類別為III類。垂直安裝。
結構概述
TQK系列聯動臺分為TQK1和TQK4兩種型號，它們均由左、右控制箱、座椅、腳踏開關等三部分組成，旋轉式聯動臺是將左右箱體與坐椅相對固定一起安裝在轉動盤上，并有定位裝置。其結構分別是說明如下：

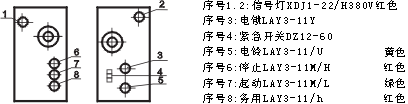

1. 控制箱
控制箱是聯動臺是核心部分，它由操縱傳動機構、觸頭系統、凸輪、定位棘輪和箱體等五部分組成。
(1) 操縱傳動機芯機構：
a. TQK1型為全主令式聯動臺，它的傳動形式為鏈條傳動，控制機構數最多為六機構。
b.TQK4型為個凸輪式聯動臺，其機芯結構采用了雙搖環中包容一球體結構，傳動形式為齒輪傳動，并具有零位鎖定裝置。控制機構數最多為六機構；同時TQK4型聯動臺還具有雙手柄結構。
(2). 觸頭系統：
聯動臺所用觸頭采有10安、32安和63安三種規格，其結構形式均為桿杠式。
(3)凸輪：
TQK4聯動臺所用凸輪均為耐弧塑料成型，其結構為插入式，這種凸輪不僅能保證裝配位置準確，而且如欲變換觸頭分合程序時，可以方便地取下和裝上其中任意凸輪，不必因變換一只凸輪而將整臺產品大拆大卸。
(4)定位棘輪：
定位棘輪是由4毫米厚鋼板沖壓而成，并經過熱處理而獲得較高耐磨性,棘輪上沖有多個定位孔，定位螺釘裝在不同的孔內，即可決定操縱手柄的檔位數，在左右各六檔的范圍是檔位數可以任意選擇。
(5)箱體：
箱體用冷軋鋼板制成，止蓋和側面均可開啟，在箱體后面右裝有接線端子，以滿足配線及維修的使用。
2.座椅
座椅為輕便式，其底腳不固定，可以任意挪動，高度可調。也可根據用戶特殊要求選用汽車司機座椅或航空座椅。
3.腳踏開關
可根據用戶要求附帶腳踏開關，其腳踏開關主要用于控制音響及其它轉換回路。
技術數據
1：參數表
|
型號 數據 |
TQK1 |
TQK4 |
|
額定工作電流 |
10A |
32A63A |
|
作用類別 |
AC11DC11 |
AC3AC4 |
|
操作頻率 |
1200次/時 |
600次/時 |
|
操作力 |
25N |
＜40N＜50N |
|
型號 |
傳動型式 |
最多控制機構數 |
有無零位自鎖 |
觸頭最多數量 |
觸頭布置方式 |
最多控制檔位 |
備注 | ||
|
10安 |
32安 |
63安 | |||||||
|
TQK1 |
聯動手柄+水平手柄 |
6 |
無 |
17 |
|
|
內裝主令單機 |
6 |
主令系LK15 |
|
TQK4 |
聯動手柄 |
4 |
不 |
|
17 |
17 |
雙排 |
6 |
|
|
TQK4 |
抓斗雙手柄 |
4 |
左箱有 |
|
17 |
17 |
雙排 |
6 |
|
|
TQK4 |
主、副鉤雙手柄 |
4 |
左箱有 |
|
17 |
17 |
雙排 |
6 |
|
|
TQK4 |
單手柄 |
3 |
有 |
|
17 |
17 |
雙排 |
6 |
|
|
TQK4 |
聯動手柄+水平手柄 |
6 |
聯動手柄有 |
|
17 |
17 |
雙排 |
6 |
|
2、聯動臺外形及安裝尺寸
|
型號 |
箱體外型尺寸 |
安裝尺寸 |
安裝孔 |
|
TQK1 |
600×260×800 |
440×140 |
4-Ф10 |
|
TQK4四機構 |
490×280×730 |
434×200 |
3-Ф9 |
|
六機構 |
6602×280×730 |
604×200 |
3-Ф9 |
聯動臺規格表
|
聯動臺型號 |
|
附注 | |||||||||||
|
用途 |
觸頭分合程序 |
用途 |
觸頭分合程序 |
用途 |
觸頭分合程序 |
用途 |
觸頭分合程序 |
用途 |
觸頭分合程序 |
用途 |
觸頭分合程序 | ||
|
TQK4-021/1 |
吊鉤 |
KTJ15-63/1 |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/5 |
|
|
|
|
|
|
TQK4-021/2 |
吊鉤 |
KTJ15-63/1 |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/2 |
|
|
|
|
|
|
TQK4-120/3 |
吊鉤 |
PQR2.4 |
|
|
小車
|
KTJ15-32/1 |
大車
|
KTJ15-32/2 |
|
|
|
|
|
|
TQK4-022/4 |
主鉤 |
KTJ15-63/1 |
付鉤 |
KTJ15-63/1 |
小車
|
KTJ15-32/1
|
大車
|
KTJ15-32/2 |
|
|
|
|
|
|
TQK4-121/5 |
主鉤 |
PQR2.4 |
付鉤 |
KTJ15-63/1 |
小車
|
KTJ15-32/1
|
大車
|
KTJ15-32/2 |
|
|
|
|
|
|
TQK4-211/6 |
主鉤 |
PQR2.4 |
付鉤 |
KTJ15-63/1 |
小車
|
KTJ15-32/1
|
大車
|
PQR1.3.5 |
|
|
|
|
|
|
TQK4-301/7 |
主鉤 |
PQR2.4 |
付鉤 |
PQR2.4 |
小車
|
KTJ15-32/1
|
大車
|
PQR1.3.5 |
|
|
|
|
|
|
TQK4-210/8 |
吊鉤 |
PQR2.4 |
|
|
小車
|
KTJ15-32/1
|
大車
|
PQR1.3.5 |
|
|
|
|
|
|
TQK4-301/9 |
主鉤 |
PQR2.4 |
付鉤
|
PQR2.4 |
小車
|
KTJ15-32/1
|
大車
|
PQR1.3.5 |
|
|
|
|
|
|
TQK4-400/10 |
主鉤 |
PQR2.4 |
付鉤
|
PQR2.4 |
小車
|
PQR1.3.5 |
大車
|
PQR1.3.5 |
|
|
|
|
|
|
TQK4-012/11 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/5 |
吊鉤 |
KTJ15-63/1 |
|
|
|
|
|
|
|
|
TQK4-013/12 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/2 |
主鉤 |
KTJ15-63/1 |
付鉤 |
KTJ15-63/1 |
|
|
|
|
|
|
TQK4-400/13 |
小車 |
PQR1.3.5 |
大車 |
PQR1.3.5 |
主鉤 |
PQR2.4 |
回轉 |
PQR1.3.5 |
|
|
|
|
|
|
TQK4-400/14 |
小車 |
PQR1.3.5 |
付鉤
|
PQR2.4 |
主鉤 |
PQR2.4 |
大車 |
PQR1.3.5 |
|
|
|
|
|
|
TQK4-211/15 |
小車 |
KTJ15-32/5 |
大車 |
KTJ15-63/5 |
|
PQR6抓斗雙手柄 |
|
|
|
|
|
| |
|
TQK4-202/16 |
小車 |
KTJ15-63/1 |
大車 |
PQR1.3.5 |
主鉤 |
PQR2.4 |
付鉤 |
KTJ15-63/1 |
|
|
|
|
|
|
TQK4-010/17 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/1 |
|
KTJ15-32/1抓斗雙手柄 |
|
|
|
|
|
| |
|
TQK4-121/18 |
付鉤 |
KTJ15-63/1 |
主鉤 |
PQR2.4 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/2 |
|
|
|
|
|
|
TQK4-211/19 |
付鉤 |
KTJ15-63/1 |
主鉤 |
PQR2.4 |
小車 |
KTJ15-32/1 |
大車 |
PQR1.3.5 |
|
|
|
|
|
|
TQK4-022/20 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/2 |
主鉤 |
KTJ15-63/1 |
付鉤 |
KTJ15-63/1 |
|
|
|
|
|
|
TQK4-300/21 |
吊鉤 |
PHH2-100 |
|
|
變幅 |
PHH2-100 |
回轉 |
PHH2-100 |
|
|
|
|
|
|
TQK4-400/22 |
大車 |
PQR1.3.5 |
回轉 |
PQR1.3.5 |
主鉤 |
PQR2.4 |
小車 |
PQR1.3.5 |
|
|
|
|
|
|
TQK4-400/23 |
小車 |
PQR1.3.5 |
大車 |
PQR1.3.5 |
|
PQR6抓斗雙手柄 |
|
|
|
|
|
| |
|
TQK4-301/24 |
小車 |
KTJ15-63/1 |
大車 |
PQR1.3.5 |
|
PQR2.4主付鉤雙手柄（無橫手柄） |
|
|
|
|
| ||
|
TQK4-012/25 |
吊鉤 |
KTJ15-63/1 |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/2 |
|
|
|
|
|
|
TQK4-112/26 |
主鉤 |
PQR2.4 |
付鉤 |
KTJ15-63/1 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/2 |
|
|
|
|
|
|
TQK4-021/27 |
吊鉤 |
KTJ15-63/1 |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/1 |
|
|
|
|
|
|
TQK4-012/28 |
吊鉤 |
KTJ15-63/1 |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/5 |
|
|
|
|
|
|
TQK4-012/29 |
吊鉤 |
KTJ15-63/1 |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/1 |
|
|
|
|
|
|
TQK4-013/30 |
付鉤 |
KTJ15-63/1 |
主鉤 |
KTJ15-60/1 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/5 |
|
|
|
|
|
|
TQK4-021/31 |
吊鉤 |
60/W |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/2 |
|
|
|
|
|
|
TQK4-012/32 |
吊鉤 |
60/W |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/2 |
|
|
|
|
|
|
TQK4-031/33 |
付鉤 |
32/W |
主鉤 |
63/W |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/2 |
|
|
|
|
|
|
TQK4-022/34 |
付鉤 |
63/W |
主鉤 |
63/W |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/2 |
|
|
|
|
|
|
TQK4-130/35 |
付鉤 |
32/W |
主鉤 |
10/W |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/2 |
|
|
|
|
|
|
TQK4-121/36 |
付鉤 |
32/W |
主鉤 |
10/W |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/2 |
|
|
|
|
|
|
TQK4-121/37 |
付鉤 |
63/W |
主鉤 |
10/W |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/2 |
|
|
|
|
|
|
TQK4-121/38 |
付鉤 |
63/W |
主鉤 |
10/W |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/2 |
|
|
|
|
|
|
TQK4-112/39 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/5 |
付鉤 |
PQR1.3.5 |
主鉤 |
PQR2.4（主付鉤雙手柄，無橫手柄） | |||||
|
TQK4-030/40 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/1 |
吊鉤 |
KTJ15-63/1 |
|
|
|
|
|
|
|
|
TQK4-013/41 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/2 |
|
KTJ15-63/1主付鉤雙手柄（無橫手柄） |
|
|
| ||||
|
TQK4-013/42 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/1 |
|
KTJ15-63/1抓斗雙手柄 |
|
|
|
|
| ||
|
TQK4-400/43 |
小車 |
PQR1.3.5 |
大車 |
PQR1.3.5 |
|
PQR6抓斗雙手柄 |
|
|
|
|
|
直流220伏 | ||||||||||||||||
|
TQK4-211/44 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/1 |
|
PQR6抓斗雙手柄 |
|
|
|
|
|
|
| |||||||||||||||
|
TQK4-022/45 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-32/1 |
付鉤 |
KTJ15-63/1 |
|
|
|
|
|
|
| |||||||||||||||
|
TQK4-022/46 |
小車 |
KTJ15-63/1 |
大車 |
KTJ15-63/1 |
小車 |
KTJ15-32/5 |
|
|
|
|
|
|
| |||||||||||||||
|
TQK4-211/47 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/2 |
|
|
|
增加一個啟動二個停止共增加三個LA2按鈕 | ||||||||||||||||||||
|
TQK4-120/48 |
小車 |
KTJ15-32/1 |
大車 |
PQR1.3.5 |
|
|
|
|
|
|
|
|
| |||||||||||||||
|
TQK4-012/49 |
吊鉤 |
KTJ15-63/5 |
|
|
大車 |
KTJ15-63/1 |
|
|
|
|
|
|
| |||||||||||||||
|
| ||||||||||||||||||||||||||||
|
TQK4-111/51 |
吊鉤 |
PQR2.4 |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/2 |
| |||||||||||||||||||
|
TQK4-112/52 |
主鉤 |
PQR2.4 |
付鉤 |
KTJ15-63/1 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/5 |
| |||||||||||||||||||
|
TQK4-012/53 |
吊鉤 |
KTJ15-63/2 |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/5 |
| |||||||||||||||||||
|
TQK4-111/54 |
吊鉤 |
PQR2.4 |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/1 |
| |||||||||||||||||||
|
TQK4-111/55 |
吊鉤 |
PQR2.4 |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/5 |
| |||||||||||||||||||
|
TQK4-021/56 |
小車 |
KTJ15-32/13F |
大車 |
KTJ15-32/14F |
吊鉤 |
KTJ15-63/13F |
|
|
| |||||||||||||||||||
|
TQK4-012/57 |
小車 |
KTJ15-32/13F |
大車 |
KTJ15-63/14F |
吊鉤 |
KTJ15-63/13F |
|
|
| |||||||||||||||||||
|
TQK4-013/58 |
小車 |
KTJ15-32/13F |
大車 |
KTJ15-63/14F |
付鉤 |
KTJ15-63/13F |
主鉤 |
KTJ15-63/13F |
主、付鉤磉手柄（無橫手柄） | |||||||||||||||||||
|
TQK4-112/59 |
小車 |
KTJ15-32/13F |
大車 |
KTJ15-63/14F |
付鉤 |
KTJ15-63/13F |
主鉤 |
PQR2 |
主、付鉤磉手柄（無橫手柄） | |||||||||||||||||||
|
TQK4-112/60 |
小車 |
KTJ15-32/13F |
大車 |
KTJ15-63/15F |
付鉤 |
KTJ15-63/13F |
主鉤 |
PQR2 |
主、付鉤磉手柄（無橫手柄） | |||||||||||||||||||
|
TQK4-112/61 |
小車 |
KTJ15-32/13F |
大車 |
355 |
吊鉤 |
KTJ15-63/13F |
|
|
| |||||||||||||||||||
|
TQK4-112/62 |
小車 |
KTJ15-32/13F |
大車 |
355 |
付鉤 |
KTJ15-63/13F |
主鉤 |
KTJ15-63/13F |
主、付鉤磉手柄（無橫手柄） | |||||||||||||||||||
|
TQK4-021/101 |
吊鉤 |
KTJ15-32/1 |
|
|
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/5 |
| |||||||||||||||||||
|
TQK4-112/102 |
付鉤 |
KTJ15-63/1 |
主鉤 |
KTJ15-63/2 |
小車 |
KTJ15-32/1 |
大車 |
PQR1.3.5 |
| |||||||||||||||||||
|
TQK4- 400/103 |
小車 |
PQR1.3.5 |
大車 |
PQR1.3.5 |
|
PQR1主付鉤雙手柄（無橫手柄） |
直流220伏 | |||||||||||||||||||||
|
TQK4-211/104 |
大車 |
KTJ15-63/5 |
大車 |
KTJ15-32/1 |
|
PQR6抓斗雙手柄 |
| |||||||||||||||||||||
|
TQK4-013/105 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/1 |
|
KTJ15-63/1主付鉤單手柄（無橫手柄） |
| |||||||||||||||||||||
|
TQK4-112/106 |
小車 |
KTJ15-32/1 |
大車 |
KTJ15-63/5 |
付鉤 |
KTJ15-63/1 |
主鉤 |
LK1-12/90 |
| |||||||||||||||||||
|
| ||||||||||||||||||||||||||||
|
TQK4-600/1 |
小車 |
PQR1.3.5 |
大車 |
PQR1.3.5 |
主鉤 |
PQR2.4 |
付鉤 |
PQR2.4 |
付小車 |
PQR1.3.5 |
|
PQR2.4 | ||||||||||||||||
|
TQK4-600/2 |
付鉤 |
PQR2.4 |
大車 |
PQR1.3.5 |
付鉤 |
PQR2.4 |
大車 |
PQR1.3.5 |
付小車 |
PQR1.3.5 |
付鉤2 |
PQR2.4 | ||||||||||||||||
|
TQK4-600/3 |
大車 |
PQR1.3.5 |
小車 |
PQR1.3.5 |
主鉤 |
PQR1.3.5 |
回轉 |
PQR1.3.5 |
翻耙 |
PQR1.3.5 |
電磁 |
PQR1 | ||||||||||||||||
標準線路聯動臺觸頭分合程序表
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
  |
 |
訂貨須知
1、訂貨時必須提出聯動臺型號（詳見標準型譜選用表）及其訂貨數量和交貨日期；
2、特殊要求時，用戶應提供相應的電氣原理圖。
