QT18系列起重機控制臺產品詳細說明：

QT18系列起重機控制臺主要用于交流50HZ、60HZ電壓380V和直流電壓至220V控制電路中，控制起重機運輸機構以及相類似的電氣控制設備中的電動機起動、調速、換向及制動。
QT18系列起重機控制臺是我廠采用德國先進技術開發的產品。
QT18系列起重機控制臺（以下簡稱控制臺）符合德國VDE0660標準，同時符合JB/T6748-93《起重機控制臺》標準，產品內裝主令控制器符合GB14048.5及IEC947-5-1(1990)《低壓開關設備和控制設備控制電路電器和開關元件第一部分機電式控制電路電器》標準。產品性能在達到國際九十年代初先進水平。
型號和型號含義

分類按安裝方式可分為旋轉式和固定式兩種控制臺的型號及其含義如下：

結構概述

控制臺是由主令控制器、左右控制器、旋轉底座、坐椅等四大部分組成，其中主令控制器為控制臺的核心元件。

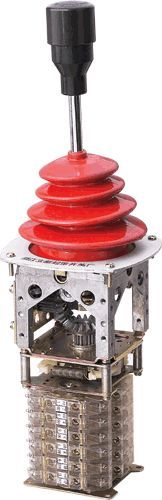

主令控制器
主令控制器是由操縱機構、轉換開關兩部分組成。操縱機構的手柄分別為圓形、方形和方形帶按鈕三種型式，機構的傳動為齒轉動。通過操作手柄動作，經齒輪傳動，帶動轉換開關中的凸輪轉動，以實現轉換開關觸頭組的開閉動作。當用戶需要時，主令控制器可帶有自動復位和零位自鎖，并可加裝電位器等。
為了避免由于起重機等設備的震動和意外碰撞使控制臺發生誤動作，故操縱手柄上可安裝零位自鎖機構。如圖3所示，手柄由上、下兩半球組成，只有提握下半球時，才能使手柄離開零位，進行操作。如經常操縱手柄，感到操作不便，可將下半球提起順時針旋轉70°，則零位自鎖不起作用。
主令控制器手柄的最大操作角度為±42°，最大操作力為20N，控制檔位可在正反方向0~6檔內任選。主令控制器最多可控制2臺轉換開關，手柄可作“+”或“米”字形操作，控制單位轉換開關時，只能作“1”字或“一”字形操作。每臺轉換開關的最多觸頭組數為12組。
控制箱
控制箱除裝有主令控制器外，在箱體的罩面上還安裝指示燈、按鈕、緊急開關等元件。
旋轉底座及坐椅
控制臺的底座可左、右旋轉，左旋可達90°、右旋可達180°。坐椅靠背可仰俯，坐位可前后移動。駕駛員可按自身需要進行調整，以改善操作的舒適性。對于固定式安裝的控制臺，則無旋轉底座。1型控制臺坐椅采用活動坐椅，并配置一臺LT2型腳踏開關。2型控制臺，坐椅與控制箱通過底板連成整體，外型美觀，安裝方便。

QT18系列起重機控制臺主要技術參數

基本使用類別	電源類別	額定絕緣Ui	約定發熱電流lth	額定工作電壓Ue	額定工作電流le	額定控制容量
AC-15 DC-13	AC DC	550V	10A	220	3．2A	720/VA
				380	1．9A	720/VA
				220	0．14A	30W

控制臺適用于8h工作制和斷續周期工作制。額定操作率600次/h，短時允許不超過1200次/h、負載因數為40%。
控制臺的外殼防護等級為IP30。
控制臺在額定操作頻率下的機械壽命為3×106次，電壽命在AC-15使用類別為6×106，，在DC-13使用類別下為3×106。
外形及安裝尺寸

旋轉式控制臺的外形及安裝尺寸見圖1及表2。
固定式安裝（不帶旋轉底座）的控制臺外形及安裝尺見圖2。

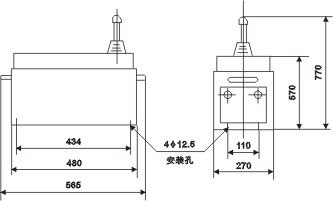

開啟式主令控制器外形及安裝尺寸見圖3。

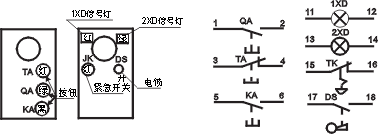

控制臺附件及接線見圖4。

表2控制臺外形尺寸

尺寸 代號	L1	L2	R	L3
QT18-C	975	200	550	500
QC18-K	1120	270	650	630

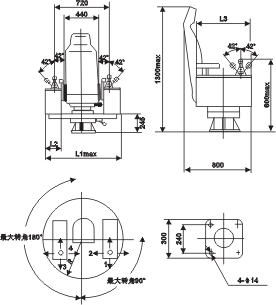

圖1旋轉式控制臺

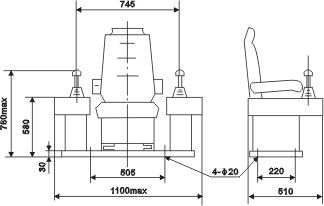

圖2固定式安裝控制臺a)1型



圖2固定式安裝控制臺b)2型

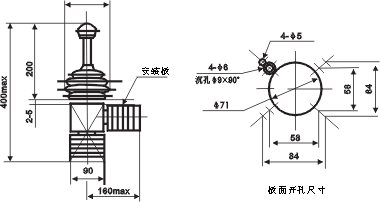

圖3開啟式主令控制器


圖4控制臺附件及接線


QT18系列起重機控制臺
