產品名稱：

TQA1系列起重機控制臺

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 主令控制器

參考價格：

廠價直銷

產品品牌：

立新

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

TQA1系列起重機控制臺產品詳細說明：

適用范圍

1.1TQA1系列起重機控制臺(以下簡稱控制臺)適用于交流50HZ額定工作電壓380V及以下和直流額定工作電壓220V及以下的主電路和控制電路中,并與保護箱或控制屏相配合,控制起重運輸機械和類似條件的其它機械設備中的電動機起動、調速、換向和制動。
1.2適用環境條件
a海拔不起過2000m；
b周圍空氣溫度不高于+40℃，不低于-5℃在24h周期內的平均溫度不超過+35℃
c空氣清潔，在+40℃最高溫度下相對濕度不超過50%，在較低溫下相對濕度可以提高（例如在20℃時為90%），并允許由于溫度變化而可能在產品表面偶然產生輕度的凝露；
d供電電網質量合格，進線電壓波動范圍不超過額定電壓值的±10%；
e垂直安裝，傾斜度不超過5°，要安裝牢固，在主機工作中不應產生垂直跳動和水平移動。

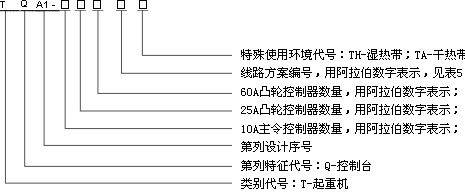

型號說明

控制臺的主要結構、外型和工作原理

控制臺是由座椅和左右臺三部分組成的，用做控制臺的合體采用我廠專為起重機控制臺設計的T32型結構。T32按照操作轉動結構和合體大小的不同設計成五種標準結構，可從中任選一種或兩種標準結構左右的臺體，組成控制臺。
控制臺的三部分各自獨立，可按需要位置在底板上安裝。
左右臺的臺體結構由操作傳動機構，臺體和接線端子座等組成。按需要選用的主令或凸輪控制器裝在臺內并與操作傳動機構相連接�？刂破鬏S端固定的齒輪相嚙合，當扳轉操作手柄時，通過齒輪嚙合傳動，帶動控制器轉動，裝在軸上的一串凸輪就按規定程序?qū)⒖刂破鞯挠|頭開閉。
操作傳動機構在臺體上部分的臺蓋里面，該機構按操作手柄形式和傳動機構的不同，分為立式單手柄，聯動手柄，立式雙手柄，抓斗雙手柄四種基本操作傳動機構，將這四種機構及它們常用的組合，裝入適當?shù)拇笮〉呐_(tái)體，就構成了常用的五種標準臺體，即：
A型控制臺立式單手柄一控制器控制臺；
B型控制臺聯動手柄二控制器控制臺；
C型控制臺立式雙手柄二控制器控制臺；
D型控制臺抓斗手柄二控制器控制臺；
E型控制臺二手柄三控制器控制臺；
各種控制臺的手柄中均設有零位鎖定裝置。提起球形手柄下半球就能打開零位鎖定裝置。操作方便，安全可靠。
在各種傳動軸和軸承座之間裝有滾動軸承、轉動靈活，操作力小，損耗少。
臺體由框架、門和蓋結構構。框架和蓋用2mm鋼板變制焊接而成，蓋可單獨拆下，臺蓋可安裝一定數量的小型電器元件。四個門用1.5mm鋼板彎制焊接而成,拆卸靈活,檢修十分方便。
坐椅分兩種，一種是普通轉椅，另一種是高靠背航空椅，按用戶需要供貨。
主要規格有及技術參數

4.1主要規格
4.1.1五種標準臺體的規定見圖1~圖5和表1~表3
4.1.2控制臺的規格
控制臺的規定主要按所選用的控制器種類、數量、線路方案和臺體大小等條件劃分。一般只有按第三章規定在五種標準臺體結構中選取合適的類型，產品設計和制造就十分方便。5~50噸普通橋式起重機用標準控制臺的型普見表5，臺面電器元件規格數量見表4操作轉動機構和臺面電器元件布置安裝圖6和圖7。
4．2主要技術參數
4．2．1操作機構的機械壽命前后方向和左右方向各為150萬次。
4．2．2失制臺操作手柄的操作力為：
操作10A主令控制器時，不大于25N；
操作25A主令控制器時，不大于35N；
操作60N凸輪控制器時，不大于50N；
4．2．3控制器觸頭的電壽命，主令觸頭50萬次，凸輪觸頭18萬次。
4．2．4控制器觸頭的約定發熱電流以主令為10A，凸輪為25、60A兩種。
4．2．5控制臺的額定絕緣電壓為500V。
4．2．6控制器的檔位數（由零位向一個方向）：主令1~6檔，凸輪1~5檔。
4．2．7控制器的基本負載因數為40%。

安裝、調試、使用和維護

5．1安裝
按照1.2條規定的環境條件，用M8螺栓將左右臺和坐椅安裝在司機室底板上，然后打開臺門，按原理接線圖接通線路。
5．2調試
首先利用臺蓋上電源開關（按鈕）切斷電源的，然后握住操作機構手柄，并同時擔起手柄下半球（如為抓斗手柄則提起下面按鈕），打開零位鎖定裝置，再按指示牌指示的方向扳轉手柄，扳轉到極限檔位時，就不要用大力硬扳，以免折彎柄桿，或損壞其它零件。當扳到中間某位置感到費力，有卡滯現象時，不要硬扳，應打開側門，查找故障，排除后再進行操作。
在扳轉手柄的同時，應檢測路線連接是否正確，確定無誤即可通電試驗，通電試驗時如發生考試障，應立即將手柄扳回零位，并切斷電源，排除故障后再進行操作。
5．3使用與維護
使用中操作手柄的方法和注意事項，如5.2條所述，當連續操作時，長時間提手柄下半球不便或不費力時，可將手柄下半球提起后順時鐘旋轉60°即被卡住，但工作完成了手柄扳回零位后，應將手柄下半球，返轉60°放下，使零位鎖定裝置鎖住，避免誤動作。
在操作臺面電器元件（如按鈕、操作手柄等）時，應先認準其標志，避免產生誤操作。
使用中應經常檢查各部位連結螺釘，特別是接線螺釘?shù)木o固情況，發現松動，即行擰緊。
當發現操作費力或手柄嚴重晃動時，應打開臺蓋，檢查調整軸承砂檔間隙和齒輪嚙合狀況。
當控制器觸頭磨損嚴重晃動時，可擰下安裝螺釘，更換相同的觸頭，并通過增減觸頭后面的鋼紙墊片來調整觸頭和凸輪的距離，以免虛接或卡死。
每隔半年或一年要向各軸承中加入適量潤滑脂。

訂貨須知

6．1非標準控制臺訂貨
6．1．1臺體結構選用圖1~圖5所示的標準類型，控制器規格及臺面元件按用戶需要決定的非標準控制臺，訂貨須提出左右臺體類型（如A型、B型……），控制器型號、規格（如TQLK—10/403）或各控制器的關合表或原理接線圖、臺面元件明細表及左右臺面元件分布要求，必要時要提出臺體長度規格要求。
6．1．2當臺體結構也是非標準時，訂貨時除提出上述要求和數據外，還要與生產單位協商臺體設計制造規格事宜。
6．2標準控制臺訂貨
對于5~50噸普通橋式起重機用的標準規格控制臺，訂貨時只要根據起重機各機構電機數據，按表5選取控制臺的具體型號，并注明數量，如QTA1-121/15型控制臺1臺即可。
6．3當控制臺用于直流控制回路時，并須注明，否則按交流供貨。
6．4訂購備件時，須注明備件的名稱，數量。如控制臺內控制器觸頭備件，可注明：主令觸頭10（直流）20個，凸輪觸頭25A10個，凸輪觸頭60A10個，聯動手柄防塵罩2個。

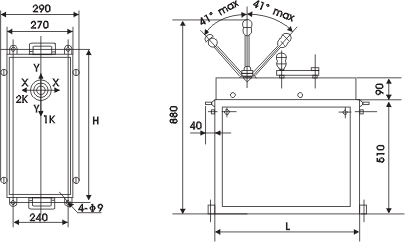

注：此種控制臺的手柄可按Y-Y或X-X一種方向操作。

L	550	650
H	590	690

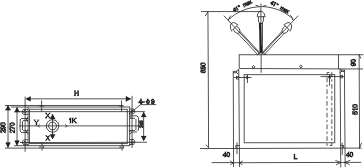

注：1、此種控制臺的手柄可按Y-Y或X-X兩個方向操作。

2、L、H尺寸見表2

L	750	650	550
H	790	690	590

注：1、圖中操作控制器1K的手柄，無論在左臺或右臺中，都裝在操作者一側。

2、L、H同圖3B型控制臺。

注：1、圖中L、H同時3B型控制臺。

2、操作控制器1K的手柄，在左臺中在臺體左側，在左臺中在臺體右側。

L	750	650
H	790	690

注：圖中L、H同圖2B型控制臺

符號	元件型號規格
SA	LA18-22Y	鑰匙按鈕	合閘按鈕	1
HR	XD8-380
HG	XD8-380	信號燈	起動	1	~380Vz紅色
SF	LA18-22
SS	LA18-22	按鈕	停止	1	紅色
SQ	DZX2
SP	LT2	腳踏開關		1	隨臺發

表55-50噸普遍式起重機控制臺型普表

機構

項目

產品型號

主卷

付卷

大車

小車

電機功率KW

控制器型號

電控屏型號

操作機構

電機功率KW

控制器型號

電控屏型號

操作機構

電機功率KW

控制器型號

電控屏型號

操作機構

電機功率KW

控制器型號

操作機構

方向

作用

方向

作用

方向

作用

方向

作用

TQA1-030/1

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.5~5.5

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021/1

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.5~5.5

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-030/2

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.5~5.5

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021/2

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.5~5.5

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-030/3

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021/3

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-012/3

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-030/4

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021-4

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-012/4

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-030/5

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021/5

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-120/6

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-111/6

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-120/7

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-111/7

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-120/8

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-111/8

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-210/9

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×11~2×80

TQLK-5801B

PQY2、3系列

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-D40/11

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-031/11

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-022/11

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-013/11

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-040-12

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-031/12

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-022/12

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-013/12

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-040/13

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-031/13

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

QTD-022/13

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-130/14

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

向后

向前

TQA1-121/14

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

向后

向前

TQA1-112/14

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

15~22

TQKT-60J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-130/15

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-121/15

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-112/15

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-130/16

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

1.0~11

TQKT-25J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-121/16

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1

Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-220/17

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-211/17

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-220/18

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-310/19

＞30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

＞30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×11~2×80

TQLK-5/301B

PQY2、3系列

X31X32

向右向左

1.0~11

Y31 Y32

TQA1-111/21

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

Y31 Y32

TQA1-120/22

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

Y11 Y12

上升下降

2×6.3~2×11

TQKT-25J/1

X31X32

向右向左

2.2~11

Y31 Y32

TQA1-121/23

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

＜11

TQKT-25J/1

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

TQA1-12/23

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

11~22

TQKT-60J/1

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

TQA1-130/24

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

＜11

TQKT-25J/1

Y11 Y12

上升下降

2×6.3~2×11

TQKT-25J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

TQA1-121/24

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

11~22

TQKT-60J/1

Y11 Y12

上升下降

2×6.3~2×11

TQKT-25J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-112/24

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

11~22

TQKT-60J/1

Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-211/25

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

＞22

TQKT-60J/1

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-220/26

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

＞22

TQLK-12/603

PQK
6402系列

Y11 Y12

上升下降

2×6.3~2×11

TQKT-25J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-211/26

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

＞22

TQLK-12/603

PQK
6402系列

Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-310/27

＞22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

＞22

TQLK-12/603

PQK
6402系列

Y11 Y12

上升下降

＞30

TQLK-10/601

PQK
6401系列

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-121/28

＞22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

＜11

TQLK-12/603

PQK
6402系列

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-112/28

＞22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

11~22

TQKL-60J/1

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-112/29

＞22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

11~22

TQKL-60J/1

Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-211/30

＞22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

＞22

TQLK-12/606

PQR
10A-100
~250

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

QTD-211/31

＞22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

＞22

TQLK-12/606

PQR
10A-100
~250

Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

注：1、表中所列電機功率對JZR和JZR2系列電機JC=25%或JC=40%時的功率，對YZR系列為JC=40%。
2、表中系列PQR10A為控制屏的新型號，它所對應的老型號為PQR-75-250。

TQA1系列起重機控制臺（示意圖）

麻豆精品_91麻豆视频_麻豆传媒app_md传媒mv在线看免费
