RF系列低壓進相電容的接線方式

連接電線；請以鉆M5用孔的壓配端子連接起來。（可接到22mm用壓配端子）
同電容器接線
請以35~40Kgf.cm的堅固力矩來正確地固定。
蓋罩
最后，蓋好罩。
適用范圍
該產品符合國際電工委員會IEC831-1988標準。
設置地點：室內專用
使用溫度范圍：－40℃~＋45℃
容量偏差：－5％~＋10％
耐電壓：端子之間700VAC２~５秒全部端子與外箱之間3000VAC10秒
損失率：0.12%以下
容許過電壓：額定電壓的110%以下（24小時之中，8小時以內）
額定電壓的115%以下（24小時之中， 30分鐘以內）
額定電壓的120%以下（1個月之中，5分鐘以內，兩次以下）
額定電壓的130%以下（1個月之中，1分鐘以內，兩次以下）
容許過電流：額定電流的130%以下
絕緣阻抗：全部端子與外300Ω以上（500VDC）
內裝放電電阻：3分鐘后75V以下，內裝保安裝置

RF系列低壓進相電容使用說明
壁掛方式
如圖3所示，將附屬的安裝配件固定在電容器上部。
然后，用螺絲將電容器固定在安裝板上。

平放方式
如圖4所示，將附屬的安裝配件固定在電容器的安裝配件用糟上。
然后，用螺絲將電容器牢固地固定在安裝板上。

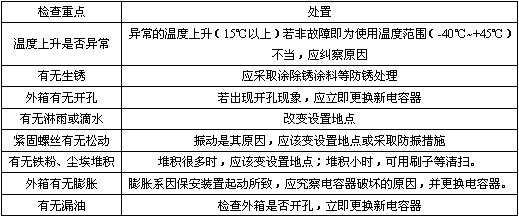

為使用安全,應實施以下項目的保養(yǎng)檢查。

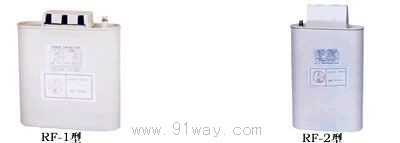

RF系列低壓進相電容
