一、概述　

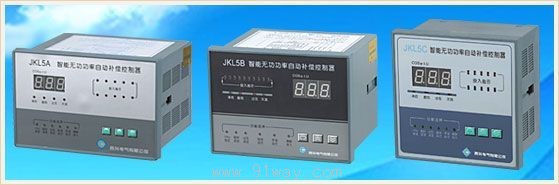

JKL5系列智能無功功率自動補償控制器是低壓配電系補償無功功率專用控制器，可與型號低壓靜電電容屏配套使用。JKL5A型（開孔尺寸為162×102mm）。JKL5B型（開孔尺寸為140×102mm），JKL5C型（開孔尺寸為113×113mm同42L6儀表），輸出路數各有4、6、8、10、12路五種規格。本機博采國內外先進技術，具有體積小、重量輕、功能完善、抗干擾能力強、運行穩定可靠、補償精確等突出優點。依據JB、T9663－1999國家最新專業標準設計，經國家電控配電設備質量監督檢驗中心檢驗，型式試驗合格�！�

二、使用條件
1、海拔高度不超過1000M
2、周圍環境溫度不高于＋40℃，24h內平均溫度不超過＋35℃，最低環境溫度不低于－10℃。
3、空氣相對溫度不大于85%（在25℃時）。
4、周圍環境，無易燃易爆的介質存在，無導電塵埃及腐蝕性氣體存在。
5、電網電壓波動范圍不大于本機額定電壓±10%。

三、功能特點
1、采用國際更先進的芯片，增加了斷電記憶功能。即當該補償器電源斷電后，參數及程序自動記憶，永不丟失；再送電時，該補償器仍按原用戶自行設定的參數及程序運行控制；
2、LED數字顯示電網功率因數，顯示范圍：滯后（0.00～0.99）,超前（0.00～0.99）。
3、通過面板鍵盤三個功能設定鍵能完成數字顯示COSφ設定值，延時設定值，過壓設定值的設定。簡明的人機對話，使操作極為方便。
4、當電網電壓超過本機過壓設定值時，數字COSφ表自動轉換顯示為電網當前的電壓值，時時自動快速逐級切除已投入的電容組。
5、判別取樣電流極性（即自動識別極性），并自動轉換。給安裝調試使用帶來極大的方便。
6、當取樣訊號線開路或無輸入取樣電流信號時，本機數字COSφ自動顯示0.CC。
7、輸出動作程序為先接通的先分?jǐn)�，先分�(jǐn)嗟南冉油ǖ难�環工作方式及適應于就地補償裝置動作程序要求的1、2、2、2、2、1編碼工作方式。
8、具有手動/自動轉換，置自動時，本機自動跟蹤電網功率因數及無功電流，控制電容器自動投入或切除，置手動時在本機上能實現手投或手切。
、有超前、滯后、過壓、欠流LED指示燈指示。LED提示編程輸入。
10、抗干擾能力強，能抵御從電網直接輸入的值2000V的干擾脈沖，高于國家專業標準。

四、主要規格和技術參數
1、JKL5系列智能無功功率自動補償控制器具體型號規格有以下幾種（見下表）

2、補償器整定值及可調節范圍：

3、基本參數：

安裝方法
JKL5系列外型的安裝為嵌裝式外殼結構，側面設安裝孔，緊固附件的掛鉤插入孔內，旋附件上螺絲即把控制器固定在屏上。
1、JKL5A型外形尺寸170×110×127mm，安裝開孔162×102mm(寬×高)，嵌入深度為127mm.
2、JKL5B型外形尺寸147×110×127mm，安裝開孔140×102mm(寬×高),嵌入深度為127mm.
3、JKL5C型采用42L6系列儀表結構，外形尺寸120×120×80mm,安裝開孔113×113mm,嵌入深度為80mm.

接線方法
1、控制器電壓U1、U2接B相、C相。（見圖1、圖2）
2、取樣電流端Ⅰ1�、�2必須取自總負荷（總柜）A相電流互感器次級，不得取自電容屏。
3、COM為控制器輸出端1～10組內部繼電器的公共源，交流接觸器J線圈電壓220V。

JKL5系列智能無功功率自動補償控制器
