GYD系列氣壓開關產品詳細說明：

概況

一般情況下，產生壓力的設備都有電動機驅的，如空壓機、水泵……等，電動機的運轉、停止將直接操動著壓力的有無，大小。如要使壓力保持在一定范圍，不可能用人力控制電機的工作，此時采用 GYD系列氣壓自動控制開關，不但實現了操作自動化，而且節省人力、節約了能源，同時延長了機器使用壽命。

這類開關不僅適用于空氣壓力的自動控制，也可適用于水壓的控制。兩樣加了一些附件后也可作為鍋爐自動報警，卸壓和自動加水等。因此開關可廣泛應用于氣壓自動控制場合。

GYD系列氣壓開關結構特征

開關主要由塑料外殼、進氣接頭、排氣接頭、壓力調節件和電接觸部件等組成。

工作原理
當電機起動運轉后產生的壓力直入開關，在受感膜片作用下，產生的推力與壓力彈簧相互作用下使傳動板上移帶動跳板，促使跳簧通過死點，在彈力的作用下迅速地把電接觸部位的動觸點與定觸點脫開，切斷電源，電機停止運轉。

此時壓力達到調定值(上限值)。隨著使用，壓力開始下降，當壓力下降到壓力差時(下限值)，傳動板在壓力彈簧的作用下下移且?guī)��?dòng)跳簧又通過死點后迅速地把動觸點閉合。電源接通，電機自動地起動運轉，壓力又上升，這樣周而復始工作實現了氣壓自動控制。

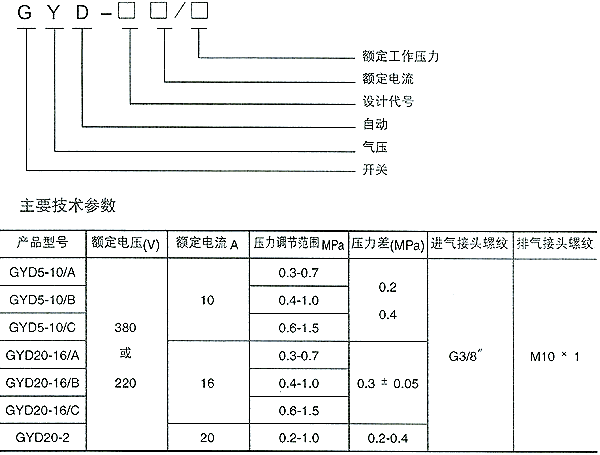

產品型號及含義



安裝與調試
1.開關應垂向安裝、傾斜度不超過10度。
2.開關用于空壓機其進氣接頭直接與儲氣罐相接，排氣接頭與氣缸排氣室相通。(用直徑為6mm紫鋼管)
3.開關用于水壓控制，進氣接頭直接水壓容器相通(無排氣接頭)，接線時切勿接脫接線端子或其變形。
4.開關應可靠接地。
5.調試：打開塑料外殼，按名牌上規定旋轉壓力調節螺釘，盡量使兩邊壓力調到一致，開機后參看壓力表上指示壓力。調試時注意用電安全，裝拆外殼時嚴禁跌落。
6.使用一段時間后及時檢查觸點是否積灰、燒毛、如發現燒毛用全相砂皮配研開光或及時調換。

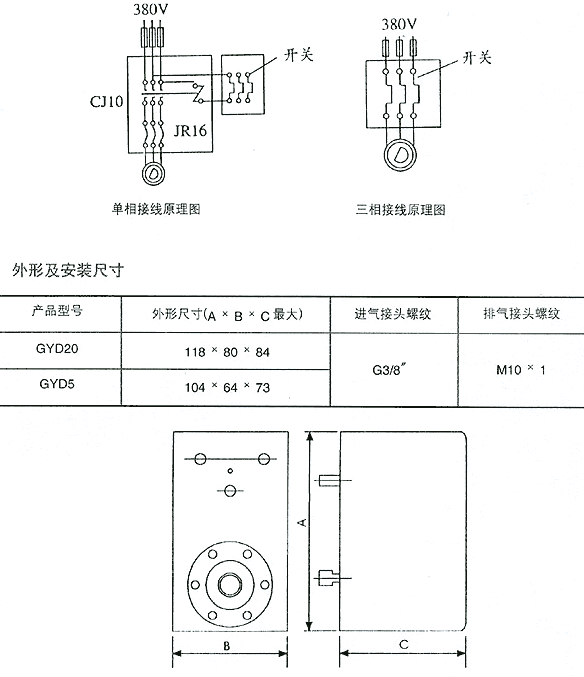

電路接線(見下圖)
