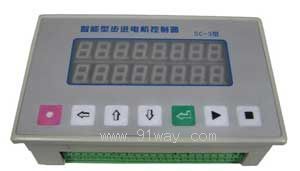

SC-3通用三軸步進電機控制器產品詳細說明：

SC-3可編程步進電機控制器可與步進電機驅動器、步進電機組成一個完善的步進電機控制系統，能控制三臺步進電機分時運行。

控制器采用計算機式的編程語言，擁有輸入、輸出、計數等多種指令。具有編程靈活、適應范圍廣等特點，可廣泛應用于各種控制的自動化領域
2特性及指標：

SC-3通用三軸步進電機控制器可控制3臺步進電機（分時工作）
可編99段程序指令（不同的工作狀態）
10條升降速曲線選擇
最高輸出頻率：8KPPS（脈沖/秒）
可接受外接信號控制（8點輸入）
可控制外部其它部件工作（8點輸出24V信號）
數碼顯示，可顯示當前的運行狀態、脈沖、產量計數等
采用超高速單片機控制，采用共陽接法

3接線端子說明
1、24V直流電源正極(驅動器PUL+、DIR+、ENA+接此端口，高電平輸入開關信號接口)
2、24V直流電源負極(低電平輸入開關信號接口)
3、PUL1 一號電機脈沖接口
4、DIR1 一號電機方向接口
5、PUL2 二號電機脈沖接口
6、DIR2 二號電機方向接口
7、PUL3 三號電機脈沖接口
8、DIR3 三號電機方向接口
9、IN1——IN8 輸入口（可接霍爾、光電、接近開關等信號端。）
10、OUT1——OUT8輸出口（輸出開關量電源功率由外部24V電源功率決定
