首頁 您的位置：您的位置：首頁 → 機械傳動 → 脹緊套 → Z15型脹緊聯結套
分欄標簽

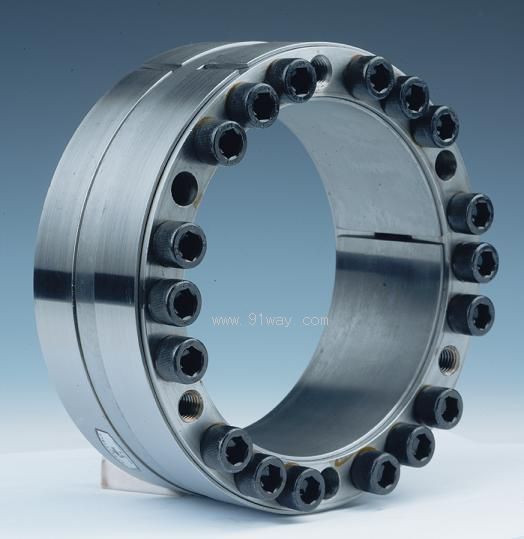

 產品名稱： Z15型脹緊聯結套
型號規格： Z15型脹緊聯結套
  放大圖片 放大圖片
產品類別： 常規產品 -- 機械傳動 -- 脹緊套
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
Z15型脹緊聯結套產品詳細說明：
Z15型脹緊聯結套的基本尺寸參數(JB/T 7934-1999)

基  本  尺  寸

螺釘

額定負荷

螺釘?shù)臄Q緊
力  矩
MA
N·m

 重量

Kg

d D L L1

d1

n

軸向力
F1
KN

轉 矩
M1
KN·m

10 20 13 15.5 M2.5X12 4 14.1 2900 0.85 0.019
11 22 13 15.5 M2.5X12 4 15.3 2900 0.85 0.022
12 22 13 15.5 M2.5X12 4 17.1 2900 0.85 0.024
14 26 13 20 M3X16 4 31 4380 0.68 0.039
15 32 17 20 M3X16 4 32.5 7700 0.68 0.044
16 35 17 2021 M4X16 4 61 7700 3.5 0.068
17 35 17 25 M4X20 4 63 7700 3.5 0.090
18 35 21 25 M4X20 4 68 7700 3.5 0.090
19 38 21 25 M4X20 4 72 12600 6.6 0.098
20 40 21 25 M4X20 4 126 17900 6.6 0.12
22 47 21 26 M5X20 4 135 17900 11.8 0.13
24 47 21 26 M5X20 4 207 17900 11.8 0.20
25 50 21 32 M6X25 6 216 26120 11.8 0.22
28 55 26 32 M6X25 6 365 26120 11.8 0.24
30 60 26 32 M6X25 6 387 26120 11.8 0.26
32 65 26 32 M6X25 6 421 26120 11.8 0.27
35 65 31 32 M6X25 8 633 26120 11.8 0.37
38 75 31 27 M6X25 8 667 34990 11.8 0.41
40 75 31 27 M6X30 8 696 34990 11.8 0.42
42 75 36 27 M8X35 6 1011 48000 28.6 0.63
45 75 36 44 M8X35 6 1095 48000 28.6 0.70
48 80 36 44 M8X35 8 1560 64270 28.6 0.71
50 80 36 44 M8X35 8 1610 64270 28.6 0.73

Z15型脹緊聯結套
