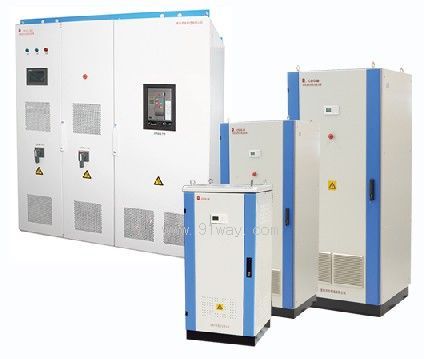

CS1G并網型光伏發電逆變器產品詳細說明：

CS1G系列并網型光伏發電逆變器以高性能數字信號處理器為控制核心，以新一代低損耗、高可靠性的功率器件為功率電路核心，采用先進控制算法全新設計而成。它完成光伏直流電能到交流電能的轉換，并有豐富的功能。

2.正常使用條件
環境溫度為-20℃~+40℃（戶內型）；-25℃~+60℃（戶外型，無陽光直射）；
相對濕度≤95%，無凝露；
海拔高度不超過2000m。超過2000m時，降容使用；
運行地點無導電、爆炸塵埃，沒有腐蝕金屬和破壞絕緣的氣體；運行地點無劇烈震動沖擊，垂直傾斜度≤5°；
過電壓等級為Ⅲ；
污染等級為2；
公用電網諧波電壓要求符合CNCA/CTS 0004-2009A，即總諧波畸變率不大于5%，奇次諧波電壓含有率不超過4％，偶次諧波電壓含有率不超過2％；
公用電網電壓允許偏差要求符合CNCA/CTS 0004-2009A，即三相電壓允許偏差為額定電壓的±10%，230V 單相電壓允許偏差為額定電壓的-15%、+10%，寬于GB/T12325《供電電壓偏差》標準要求。

CS1G并網型光伏發電逆變器技術參數：

		CS1G-3SL	CS1G-4SL	CS1G-5SL	CS1G-10	CS1G-30	CS1G-50	CS1G-100	CS1G-500
直流輸入	最大輸入功率	3300Wp	4400Wp	5500Wp	11kWp	33kWp	55kWp	110kWp	550kWp
	最大輸入電壓	450Vdc	450Vdc	450Vdc	700Vdc	700Vdc	850Vdc	900Vdc	900Vdc
	MPPT電壓范圍	150~400Vdc	200~400Vdc	200~400Vdc	300~600Vdc	300~600Vdc	420~760Vdc	450~850Vdc	450~850Vdc
	最大輸入電流	DC22A	DC22A	DC27.5A	DC37A	DC110A	DC131A	DC245A	DC1200A
	最大輸入路數	2路	2路	2路	1路	1路	1路
交流輸出	額定輸出功率	3000W	4000W	5000W	10kW	30kW	50kW	100kW	500kW
	最大輸出電流	15.5A	20.5A	26A	17A	51A	85A	170A	1180A
	額定電網電壓	單相230V (-15%,+10%)	單相230V (-15%,+10%)	單相230V (-15%,+10%)	三相400V (-15%,+10%)	三相400V (-15%,+10%)	三相400V (-15%,+10%)	三相400V (-15%,+10%)	三相270V (-15%,+10%)
	額定電網頻率	50Hz,±0.5Hz	50Hz,±0.5Hz	50Hz,±0.5Hz	50Hz,±0.5Hz	50Hz,±0.5Hz	50Hz,±0.5Hz	50Hz,±0.5Hz	50Hz,±0.5Hz
	電流諧波總畸變率	<1.5％ (額定功率)	<1.5％ (額定功率)	<1.5％ (額定功率)	<2.5％ (額定功率)	<2.5％ (額定功率)	<2.5％ (額定功率)	<2.5％ (額定功率)	<2.5％ (額定功率時)
	功率因數(cosφ)	≥0.995(50％額定功率以上)	≥0.995(50％額定功率以上)	≥0.995(50％額定功率以上)	≥0.995(50％額定功率以上)	≥0.995(50％額定功率)以上	≥0.995(50％額定功率)以上	≥0.995(50％額定功率)以上	≥0.995(50%額定功率以上)
