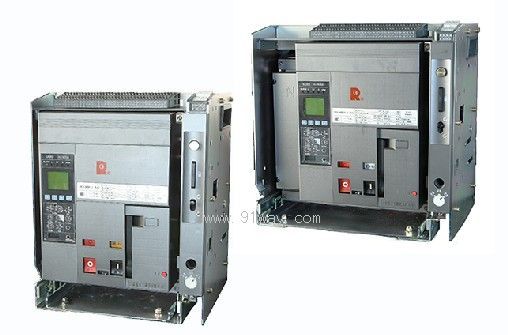

CW3X-1600智能型萬能式斷路器產品詳細說明：

CW3X-1600是常熟開關制造有限公司集萬能式斷路器、塑殼斷路器開發經驗而全新推出的國內首創高分斷限流型萬能式斷路器，產品尺寸小、分斷能力高、功能豐富、保護齊全，其性能指標達到國際先進水平。限流型CW3X-1600與下級CM5塑殼斷路器的配合，滿足GB14048.2附錄A完全選擇性要求。
CW3X-1600適用各種低壓配電領域，不但可實現對線路的保護，還可實現對電動機、發電機等設備保護。產品可應用于大容量變壓器分支回路、負荷集中控制、長電纜供電和光伏發電等新能源領域場合。

CW3X-1600智能型萬能式斷路器額定工作電壓AC400V 、690V 50Hz/60Hz
額定電流200~1600A
具有三極和四極
具有抽屜式和固定式
可倒進線連接
可選用EN□X、EA□X、EP□X、EQ□X、EG□X等智能控制器
具有隔離功能，符號為“ ”。
符合以下標準：
IEC60947-1及GB 14048.1低壓開關設備和控制設備總則
IEC60947-2及GB 14048.2低壓開關設備和控制設備斷路器
IEC60947-4-1及GB 14048.4 低壓開關設備和控制設備機電式接觸器和電動機起動器（含電動機保護器）

CW3X-1600智能型萬能式斷路器獲得國家強制性產品認證CCC標志

2.正常使用條件
周圍空氣溫度為-5℃~ +40℃；
安裝地點的海拔不超過2000m；
安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施；
污染等級為3級；
斷路器通過GB/T2423.10試驗要求可耐受頻率為2Hz~13.2Hz、位移為±1mm及頻率為13.2Hz~100Hz、加速度為±0.7g的機械振動；
斷路器主電路安裝類別為Ⅳ，其余輔助電路、控制電路安裝類別為Ⅲ；
斷路器適用于電磁環境A；
濕熱帶型（TH型）斷路器通過GB/T2423.4、GB/T2423.18試驗要求，能耐受潮濕空氣、鹽霧、油霧、霉菌的影響；
斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方；
斷路器應安裝在沒有雨雪侵襲的地方；

可運行條件
CW3X-1600智能型萬能式斷路器通過GB/T 2423.1和GB/T2423.2的試驗要求，周圍空氣溫度可低至-25℃（配EN控制器時，可至-40℃）、高至+70℃（超過+40℃降容使用）；
海拔至2500m（超過2500m降容使用）；
儲存條件：周圍空氣溫度為-40℃~ +70℃。

型號			CW3X-1600M	CW3X-1600H
殼架等級額定電流Inm(A)			1600
額定工作電流In(A)			200、400、630、800、1000、1250、1600
額定工作電壓Ue(V)			AC50Hz/60Hz 400,690
額定絕緣電壓Ui(V)			1000
額定沖擊耐受電壓Uimp(kV)			12
工頻耐受電壓U(V) 1min			3500
極數			3、4
N極額定電流IN(A)			100%In
額定極限短路分斷能力Icu(kA)(有效值)		AC400V	85	120
		AC690V	20
額定運行短路分斷能力Ics(kA)(有效值)		AC400V	85	100
		AC690V	20
額定短路接通能力Icm(kA)(峰值)		AC400V	187	264
		AC690V	40
額定短時耐受電流(1s)Icw(kA)(有效值)		AC400V	20	20
		AC690V	20
使用類別			B
全分斷時間(無附加延時)ms			35~40
閉合時間			最大70
操作性能	電氣壽命	AC400V	3000（In≤1250A），2000（In=1600A）
		AC690V	2000（In≤1250A），1000（In=1600A）
	機械壽命	免維護	15000
		有維護	30000
外形尺寸 寬×高×深	抽屜式 3P(4P)		278(348) ×350×284
	固定式3P(4P)		250(320)×340×184
